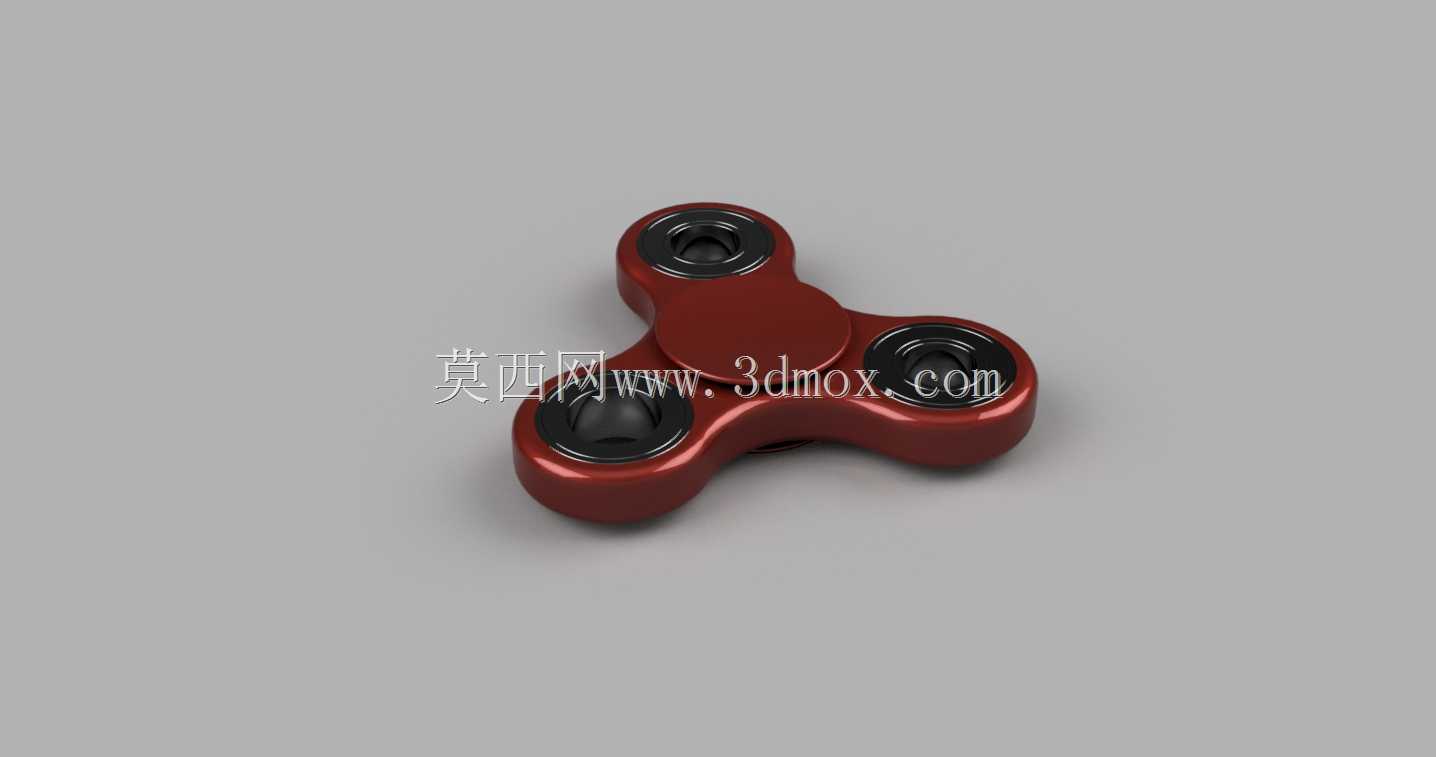

三叶对称式指尖减压旋转轴承结构

　　日常手持减压类旋转构件的设计，核心要平衡转动惯量分布与握持手感，这款三叶对称结构的旋转件，在初始方案阶段就把三个轴承安装位的质心落在整体回转中心上，避免转动过程中出现偏摆抖动的问题。从实际使用场景来看，这类构件多用于日常手部动作舒缓，依靠内置轴承的低摩擦特性实现长时间无外力持续转动，三个外伸的叶瓣刚好适配手指捏持的间距，拇指与食指捏住中心轴承位置时，剩余的叶瓣不会触碰指腹造成转动卡滞。

　　设计过程中首先确定中心轴承与三个叶瓣端轴承的安装孔位公差，三个端轴承采用过盈配合压装在叶瓣的安装沉孔内，既可以作为配重块平衡整体转动惯量，也能在转动时形成均匀的视觉动效，中心位置的轴承内圈与握持轴采用小间隙配合，保证转动时外圈连带三个叶瓣顺畅回转，不会出现内圈跟转导致的阻尼增大问题。外形上三个叶瓣采用圆弧过渡的曲面造型，边缘全部做R2以上的圆角处理，避免尖锐棱角触碰手部造成不适，整体外轮廓的最大回转直径控制在75mm范围内，刚好适配成年手掌的握持尺寸，不会因为尺寸过大导致转动时剐蹭衣物或者周边物件，整体厚度控制在12mm，捏持时手指的接触面积足够，长时间握持也不会出现局部压痕。

　　安装边界方面，中心轴承的内孔直径为6mm，可适配同直径的金属或者塑料握持轴，三个叶瓣端的轴承安装沉孔深度为5mm，压装轴承后端面与叶瓣表面齐平，不会出现凸起剐蹭的问题，整体质心与中心轴承的回转轴线重合度控制在0.1mm以内，高速转动时的动平衡余量满足每分钟2000转下无明显振动的要求。从结构强度角度考虑，叶瓣与中心连接位置的壁厚设置为3mm，采用一体化成型结构，不存在拼接缝隙，日常跌落或者磕碰时不会出现连接位置断裂的问题，曲面过渡位置没有应力集中的直角结构，反复受力也不会产生疲劳裂纹。

　　实际选型适配时，这类结构可搭配标准608微型深沟球轴承，轴承的预紧力调整到转动无旷量同时阻尼最小的状态，不需要额外添加润滑脂就能实现顺滑转动，三个叶瓣的配重块重量一致，单个叶瓣的重量误差控制在0.2g以内，保证转动时的动平衡表现。不同于偏心结构的旋转件，这种三叶对称结构的转动惯量分布均匀，启动时不需要太大的拨动力，单次拨动后的转动时长可以达到稳定水平，握持位置的中心轴承外圈与叶瓣主体的连接采用周向均匀的卡扣加胶粘结构，避免高速转动时主体与轴承外圈出现相对滑动。

　　在结构细节处理上，叶瓣的表面采用顺滑的曲面过渡，从中心位置到端轴承位置的壁厚均匀变化，既保证了整体结构强度，也控制了整体重量，不会因为过重导致握持疲劳，端轴承安装位置的沉孔底部设置0.2mm的溢胶槽，压装轴承时多余的胶粘剂会流入槽内，不会溢出到轴承滚动体位置影响转动顺滑度。中心握持位置的轴两端设置直径1mm的圆弧倒角，捏持时不会硌手，轴的长度比整体厚度长1mm，两端突出的部分刚好与手指指腹接触，转动时主体部分不会与手指产生摩擦，进一步降低转动阻尼。

　　从应用拓展角度来看，这种对称三叶结构的安装接口通用，可替换不同重量的端轴承来调整整体转动惯量，适配不同使用习惯的需求，比如需要更长转动时长时可以更换重量更大的金属轴承外圈，需要更轻盈的手感时可以搭配陶瓷材质的轻量化轴承，整体结构的安装尺寸不需要做任何调整就能完成适配，不需要重新修改主体结构的三维参数。
