汽车车门开度限位铰接结构

　　在乘用车车门系统的结构设计中，车门开启角度的控制直接关系到乘员上下车的便利性、狭窄空间内的开门安全性以及车门铰链、周边钣金件的使用寿命，这款限位铰接结构正是为解决该类工况需求设计的功能部件。不同于传统拉带式限位结构的松散感与易磨损问题，该结构采用一体化铰接臂的刚性限位逻辑，通过多段式的转动阻尼与硬限位配合，实现车门常用开度的档位保持与最大开度的硬性止挡，避免车门开启角度过大撞击周边障碍物，或是在坡道停车时车门自动滑移关闭、过度开启的问题。

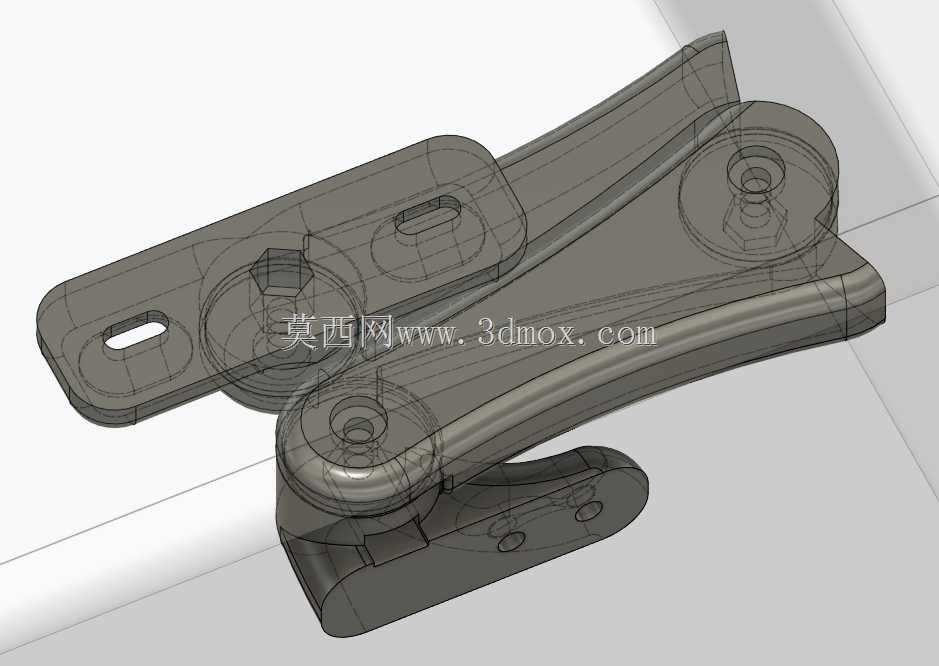

　　从实际装车场景来看，该部件一端通过三个螺栓孔固定在车身A柱/B柱的内侧钣金安装面上，安装面的贴合轮廓做了随形设计，能够匹配车身侧围的冲压曲面，保证安装后支座与钣金完全贴合，不会出现局部应力集中导致的钣金变形问题；另一端通过铰接销轴与车门内板的安装座连接，随车门的转动实现相对摆动。主限位臂采用变曲率的弧形轮廓，在车门转动过程中，臂身与支座内的阻尼滑块配合，在30度、60度两个常用上下车开度位置提供档位保持力，乘员在该角度松手后车门不会自行滑动，在狭窄车位停车时可以保持半开状态方便乘员侧身下车，无需全程手扶车门。当车门开启到设计最大角度时，限位臂末端的止挡凸台与支座内的限位硬点接触，刚性阻挡车门继续转动，避免铰链过度转动超出设计行程，同时防止车门边缘与车身翼子板、侧围外板发生磕碰掉漆。

　　结构设计层面，该部件充分考虑了车门装配的公差适配需求，安装支座上的螺栓孔采用长圆孔设计，可以在装配时调整前后安装位置，抵消车身钣金焊接、车门铰链装配带来的累计公差，保证限位臂在整个转动行程中不会出现卡滞、别劲的问题。限位臂与两个铰接点的连接位置都设计了自润滑衬套的安装位，衬套采用耐磨POM材质，长期转动过程中无需额外加注润滑脂，避免油脂挥发污染车门内饰板，同时降低转动过程中的异响风险，适配整车全生命周期的使用要求。整个结构的转动副都做了密封遮挡设计，日常使用中的灰尘、雨水不会进入铰接摩擦面，避免泥沙磨损导致的限位力衰减、转动卡顿问题，在北方冬季低温、南方高湿多雨的使用环境下都能保持稳定的工作性能。

　　从安装边界来看，该结构整体厚度控制在32mm以内，完全容纳在车门内板与车身侧围的空腔内，不会占用车门内饰板的布置空间，也不会与车门内部的玻璃升降器、门锁拉线、音响线束等部件发生运动干涉。限位臂的转动轨迹经过反复校核，在车门从全关到全开的整个行程中，臂身与周边钣金的最小间隙保持在8mm以上，即使车辆行驶过程中车身发生轻微扭转，也不会出现部件摩擦异响的问题。相比传统的拉杆式限位器，该结构的整体重量降低了18%，同时限位档位的保持力更线性，不会出现开关门过程中力度突变的生涩感，在开关门的末端还能提供一定的缓冲阻尼，避免硬限位撞击产生的金属敲击声，提升整车的开关门质感。在结构强度方面，该部件的最大承受拉力超过1200N，即使在大风天气下被气流猛然推开，也能在最大开度位置稳定止挡，不会出现结构断裂、限位失效的问题，充分满足整车的安全性能要求。
