多切换器集成式串并联电池切换装置

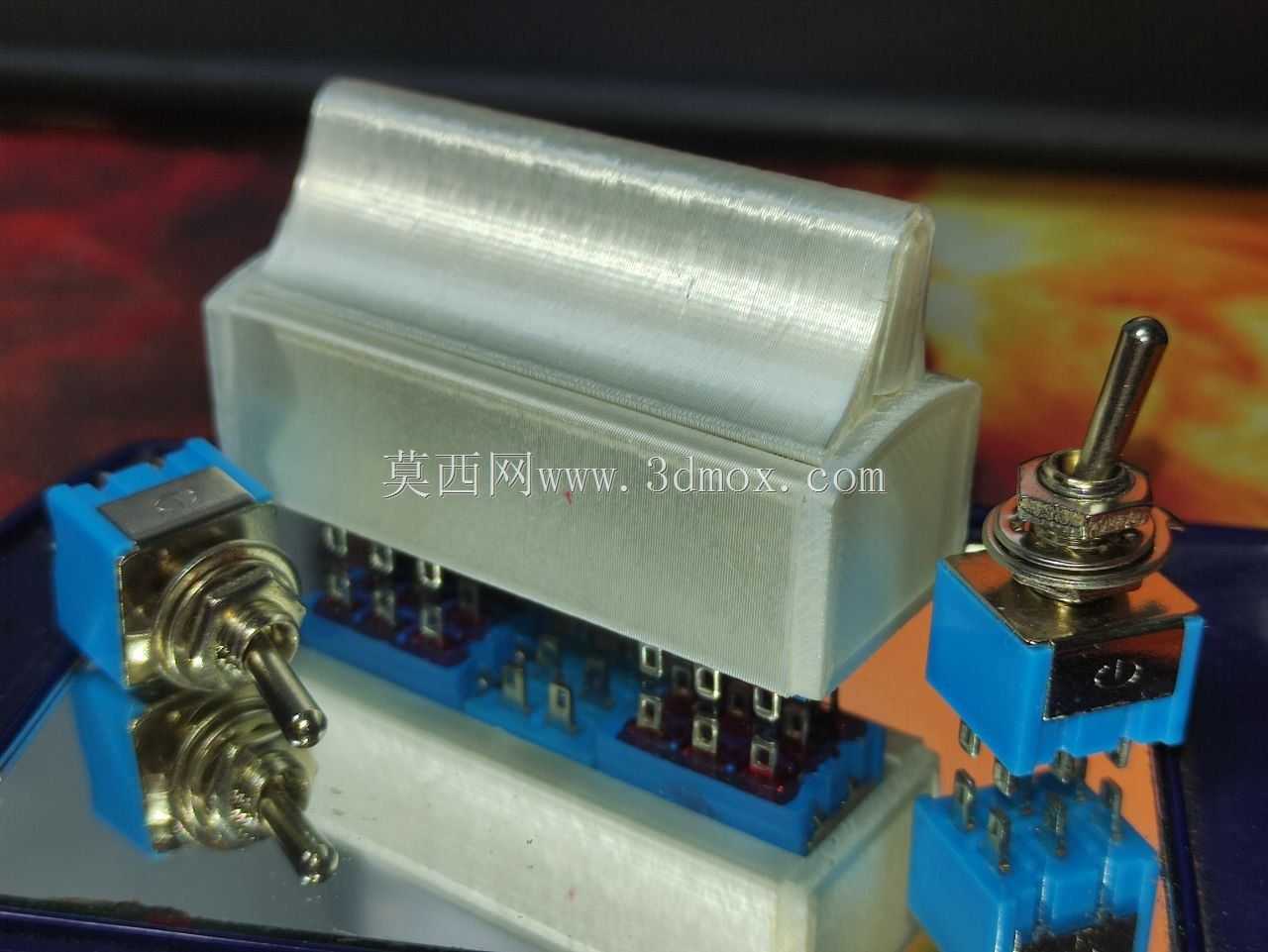

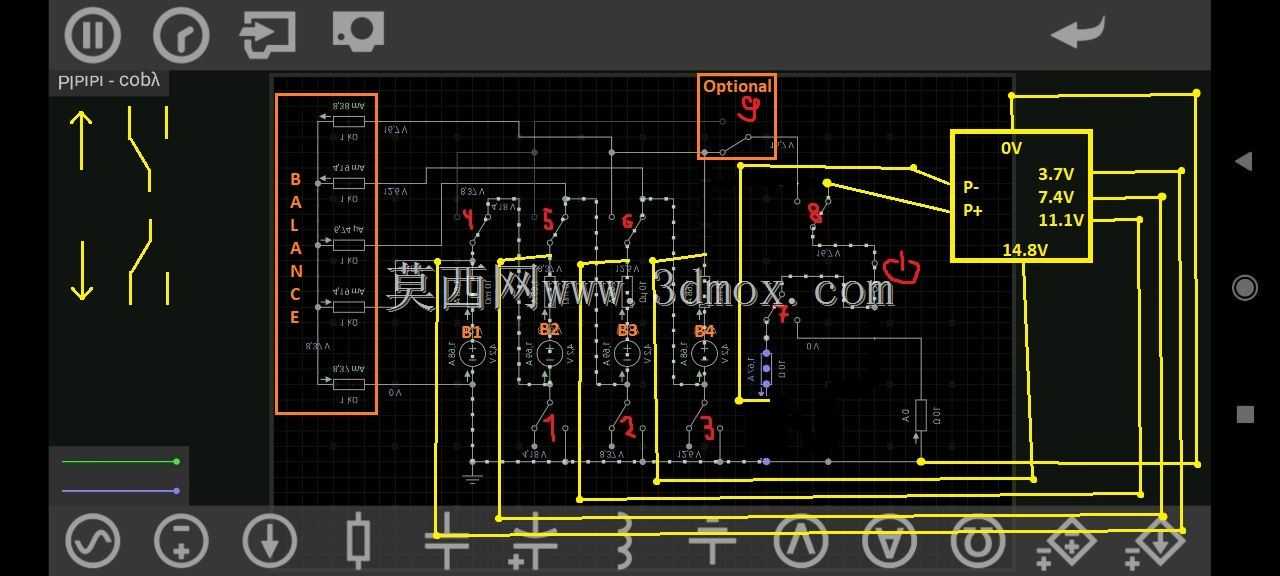

　　在小型电子设备、便携储能装置、实验测试电路的搭建场景中，经常需要在单路通断、多组电池串并联切换之间反复调整接线，零散的钮子开关不仅占用安装空间，反复拆接线还容易出现接线松动、触点氧化、误碰短路等问题，这款集成式切换装置正是针对这类实际工程痛点设计的结构方案。从实际使用场景出发，该装置将多只钮子开关整合在同一个安装基座内，不需要在面板上逐个开孔固定单个开关，也不需要单独为每个开关做接线绝缘处理，基座本身采用绝缘耐磨的工程塑料材质，既可以作为开关的安装承载结构，也能实现各接线端子之间的绝缘隔离，避免相邻焊点距离过近引发的短路风险。装置的功能核心是通过多只钮子开关的通断组合，实现多组电池的串联、并联模式快速切换，不需要反复拆装电池接线，

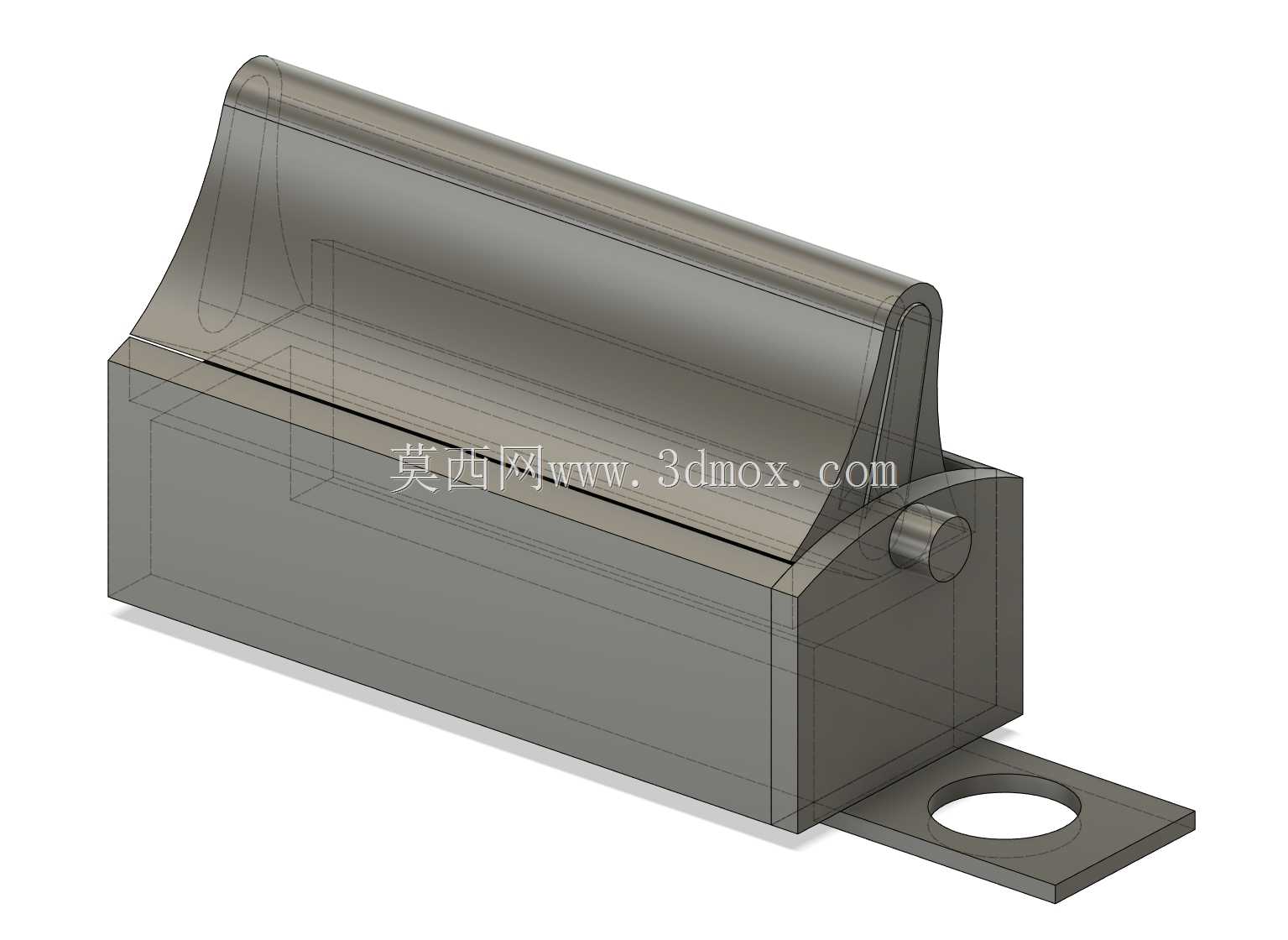

　　只需要拨动对应位置的拨杆，就能完成电路拓扑的调整，在小型储能电源调试、学生电子实验、低压直流设备供电改造这类场景中，能够大幅减少接线调整的工作量，也能降低接错线导致电池反接、短路的概率。从设计思路上看，整个结构没有采用复杂的定制开关组件，而是选用通用标准的钮子开关作为核心功能件，这类开关本身具备成熟的触点结构，额定通断能力能够满足低压直流小功率场景的使用需求，采购成本低、替换方便，不需要开模定制专用开关元件，大幅降低了整套装置的制作门槛。基座的外形设计充分考虑了桌面使用与面板安装的双重需求，顶部做了圆弧过渡处理，没有尖锐的棱角，日常拿取调试时不会划伤手部，基座的尺寸边界经过合理规划，整合三只标准钮子开关的前提下，

　　整体宽度控制在单手握持的舒适范围内，接线端子全部布置在基座的侧下方，接线完成后导线不会干扰拨杆的操作空间，拨杆的操作高度统一，手指拨动时不会出现相邻开关干涉的问题。安装边界方面，该装置既可以直接放置在实验台面上作为桌面式切换装置使用，也可以在基座两侧预留的安装孔位加装固定螺丝，嵌入到设备外壳的面板上作为内置控制组件，基座底部预留了足够的接线空间，焊接导线后不会出现导线被基座压住、焊点受力脱落的问题，开关的安装孔位完全匹配标准钮子开关的安装尺寸，后期如果某一只开关出现触点烧蚀、拨杆松动的故障，可以直接拆下更换同规格的标准开关，不需要整体报废整套装置。在结构细节处理上，开关与基座的配合位置做了定位卡槽，安装开关时不需要额外调整对齐位置，

　　直接卡入卡槽后拧紧固定螺母即可，卡槽的尺寸公差经过合理控制，既不会因为间隙过大导致开关晃动，也不会因为过盈量太大导致安装时塑料基座出现开裂。基座内部的走线槽做了分区设计，不同开关的接线可以沿着对应的走线槽布置，避免不同回路的导线交叉缠绕，后期排查线路故障时能够快速对应到每一个开关的接线端子，不需要在杂乱的导线中反复梳理。实际使用过程中，拨杆的操作手感保持了标准钮子开关的清晰档位感，切换通断状态时有明确的到位反馈，不会出现档位模糊、误触发的问题，基座的绝缘材质能够耐受日常焊接时的短时高温，焊接接线时不会因为烙铁的余温导致基座变形、卡槽失效。针对低压直流场景的使用需求，整个装置的导电部分全部集中在开关触点与接线端，外部没有裸露的带电部分，即使在调试过程中误碰到装置外壳，也不会出现触电风险，在多组锂电池串并联切换的场景中，这种绝缘防护设计能够有效避免操作过程中的短路隐患。不同于零散开关拼接的临时方案，这套集成结构在设计时充分考虑了长期使用的可靠性，开关的固定方式、接线的空间预留、绝缘防护的处理都按照长期反复使用的标准设计，不会因为多次拨动开关、反复调整接线就出现结构松动、绝缘失效的问题，既适合电子爱好者日常实验使用，也可以作为小型低压设备的内置控制组件，满足小批量设备制作的配套需求。
