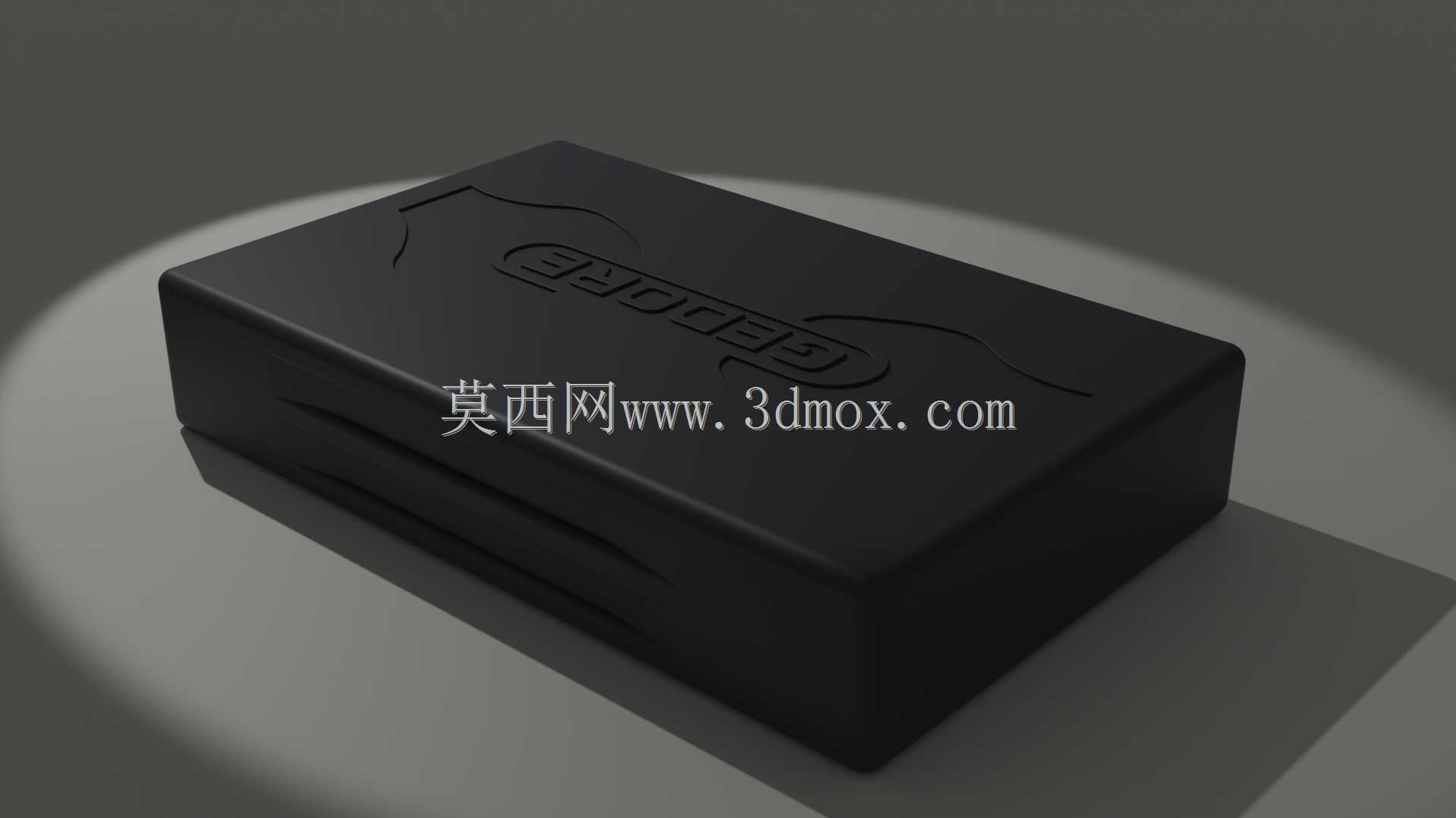

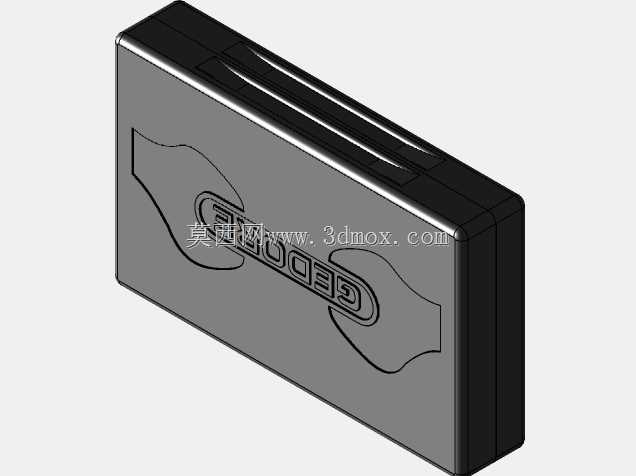

适配Gedore棘轮套件的镶嵌泡沫结构设计

　　在手动工具的配套收纳场景中，针对Gedore D 20 KAU-20棘轮套件的定制化镶嵌泡沫，是保障工具存储规整性、携带安全性的核心配套部件，这类内嵌式缓冲结构广泛应用于专业汽修、设备维保、现场装配等作业场景的工具箱内部，能够避免棘轮组件在转运、堆叠过程中发生磕碰刮擦，同时让工具取放定位清晰，减少作业前的工具清点耗时。

　　该泡沫结构的设计完全围绕对应棘轮套件的外形轮廓展开，建模阶段优先匹配棘轮本体、配套接杆、批头等组件的实际外廓尺寸，在泡沫基体上开出对应形状的内嵌凹槽，凹槽的深度根据各组件的高度差做差异化设置，确保所有组件放入后上表面基本齐平，不会出现局部凸起导致工具箱盖无法闭合的问题。设计过程中特意预留了合理的公差带，凹槽侧壁与工具外廓之间保留0.2-0.3mm的过盈配合量，既不会因为间隙过大导致工具在凹槽内晃动窜动，也不会因为过盈量过大造成工具取放卡滞，长期使用后泡沫的轻微形变也不会影响固定效果。

　　从安装边界来看，该泡沫结构的外廓尺寸完全适配对应型号棘轮套件的标准工具箱内部腔体，长宽尺寸与工具箱内槽的长宽保持一致，厚度方向根据工具箱的内部净深做匹配，放入后不会在箱内出现横向或纵向的位移，不需要额外的粘接固定即可稳定嵌装在箱体内。结构上还预留了磁铁安装位，共设置8个直径10mm、深度3mm的圆形沉孔，用于嵌入对应规格的钕铁硼磁铁，磁铁嵌入后上表面与泡沫表面齐平，能够通过磁力吸附固定金属材质的棘轮组件，进一步提升工具在倒置、颠簸运输场景下的固定稳定性，避免工具从凹槽内脱出。

　　该泡沫结构的建模过程充分考虑了3D打印的工艺可行性，所有凹槽的转角处都做了适配打印工艺的圆角处理，避免出现尖锐内角导致打印过程中出现支撑残留或者层间开裂的问题，整体结构无悬空薄壁，最小壁厚满足常见柔性3D打印材料的成型要求，打印完成后不需要额外的后处理即可直接投入使用。在实际使用场景中，这类定制化镶嵌泡沫能够替代传统的通用海绵裁切方案，相比手工裁切的海绵内衬，数控建模生成的凹槽轮廓精度更高，与工具的贴合度更好，长期使用不会出现海绵掉屑、轮廓变形的问题，能够有效延长工具的存储使用寿命，同时让工具箱内部的排布更加规整专业，适合需要频繁携带棘轮套件外出作业的维保人员、装配技师使用。

　　设计过程中还充分考虑了人机交互的取放便利性，每个凹槽的侧边都预留了微小的手指让位缺口，方便使用者将手指伸入凹槽内取出工具，不需要额外撬动即可轻松拿取，同时泡沫材质本身具备一定的缓冲性能，即使工具不慎从较低高度掉落至泡沫表面，也能起到有效的缓冲作用，避免棘轮的精密棘爪结构受到冲击损坏。整个结构没有多余的冗余设计，所有特征都围绕工具固定、防护、便捷取放的核心功能展开，没有设置不必要的装饰性结构，确保打印成本控制在合理范围内，同时结构强度满足日常使用的耐磨要求。
