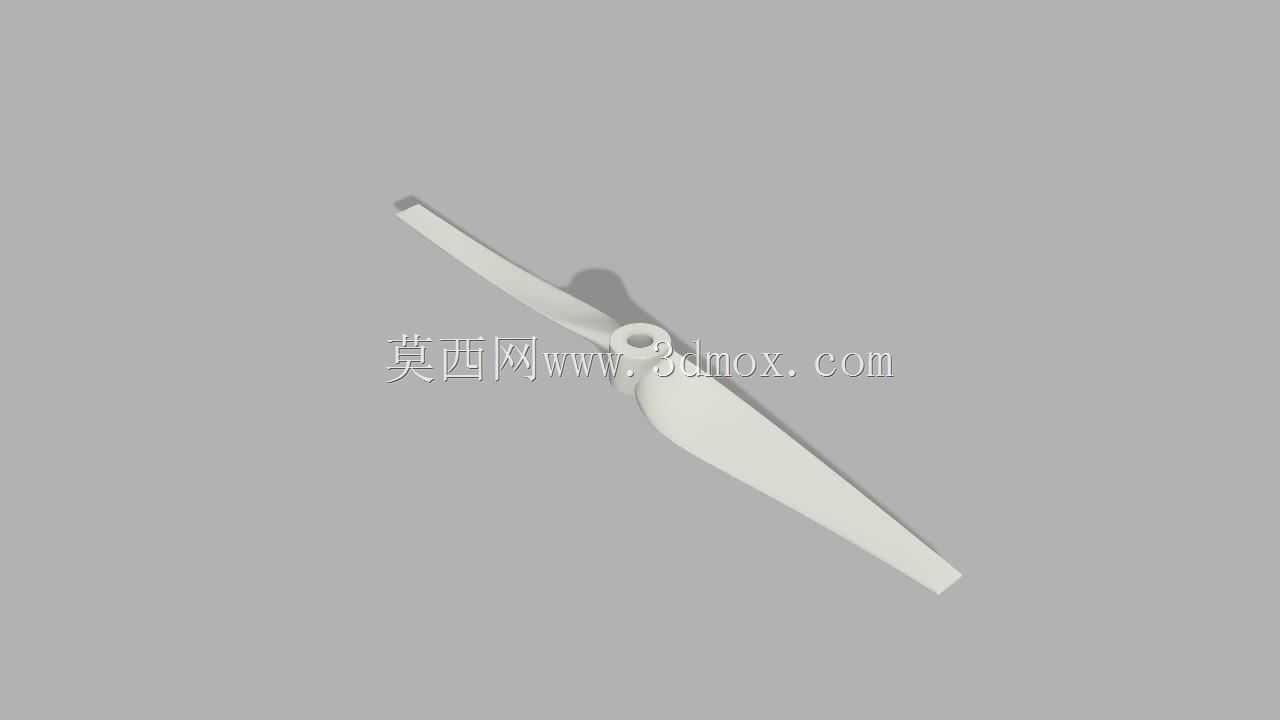

两叶式塑料风叶转子结构设计

　　在小型风冷散热、微型流体推进类设备的结构设计中，这类两叶塑料转子是应用频次极高的核心转动部件，区别于金属冲压或压铸成型的风叶结构，塑料材质的转子在轻量化、动平衡调校难度、批量生产成本控制上有天然优势，尤其适配小功率驱动场景的载荷需求。从实际应用场景来看，这类转子常出现在桌面级小型散热风扇、微型空气循环装置、小型航模动力组件、3D打印机散热风道模块这类对自重敏感、转速区间在中低段的设备中，部分适配特殊流体介质的改性塑料转子，也可用于小型水族增氧泵、低压通风管路的气流推动单元。

　　设计这类转子时，首先要匹配驱动端的安装边界，中心的轴孔尺寸需要和驱动电机的输出轴做公差配合，通常选用间隙配合加周向防滑的结构，避免高速转动时出现轴孔打滑丢转的问题，轴孔周边的轮毂厚度要做均匀过渡，防止注塑成型时出现缩痕影响装配精度，同时轮毂位置的加强筋要顺着叶片的延展方向布置，既可以提升叶片根部的抗扭强度，也能减少注塑过程中的内应力集中，避免长期转动后叶片出现形变偏移。叶片的翼型设计没有照搬大型工业风叶的大扭角结构，而是针对小直径、高转速的使用场景做了优化，叶片从根部到梢部的扭角做线性递减，减少叶尖位置的气流紊流，降低转动过程中的风噪，同时两叶对称的结构在做动平衡调校时，只需要对叶梢位置做微量的去重处理就能达到G2.5级的平衡精度，相比多叶结构的调校效率提升明显。

　　从安装边界来看，这类转子的整体回转直径要和配套的风罩内径保留足够的安全间隙，通常单侧间隙控制在3-5mm，既避免转动过程中叶片剐蹭风罩，也不会因为间隙过大导致气流回流损失风压。叶片的厚度从根部到梢部做渐变减薄，根部厚度满足扭矩传递的强度要求，梢部厚度控制在1mm以内，降低转动惯量，减少电机启动时的瞬时载荷，让驱动电机的启动电流控制在合理区间。材质选择上通常选用添加了玻纤增强的PP或者ABS材质，兼顾韧性和尺寸稳定性，在-10℃到60℃的常规工作环境下不会出现脆裂或者形变，部分有阻燃要求的应用场景会选用V0级阻燃改性料，满足电器安全规范的要求。

　　实际装配过程中，这类转子和电机轴的固定方式通常有两种，小功率场景下直接用轴孔的过盈配合加顶丝固定，功率稍大的场景会在轮毂位置镶嵌金属铜套，避免塑料轴孔长期受挤压出现磨损松旷。叶片的表面做光滑处理，没有明显的合模线凸起，减少转动过程中的气流阻力，两叶的重量差控制在0.1g以内，避免高速转动时出现径向跳动，带动整个设备产生共振噪音。在结构验证阶段，需要做连续1000小时的运转测试，观察叶片是否出现形变、轴孔是否出现松旷，同时测试不同转速下的风压、风量参数是否匹配设备的散热或送风需求，针对不同的应用场景，还可以调整叶片的扭角和曲面造型，比如侧重风压的场景会加大叶片根部扭角，侧重风量的场景会加大叶片的整体弦长。这类塑料转子的设计不需要复杂的曲面重构，核心是在满足强度要求的前提下尽可能降低自重，优化翼型曲面减少气流损失，同时兼顾注塑成型的工艺性，避免出现壁厚不均导致的成型缺陷，让批量生产时的良品率维持在较高水平。
