带Arduino控制的第二版迷笛演奏键盘结构

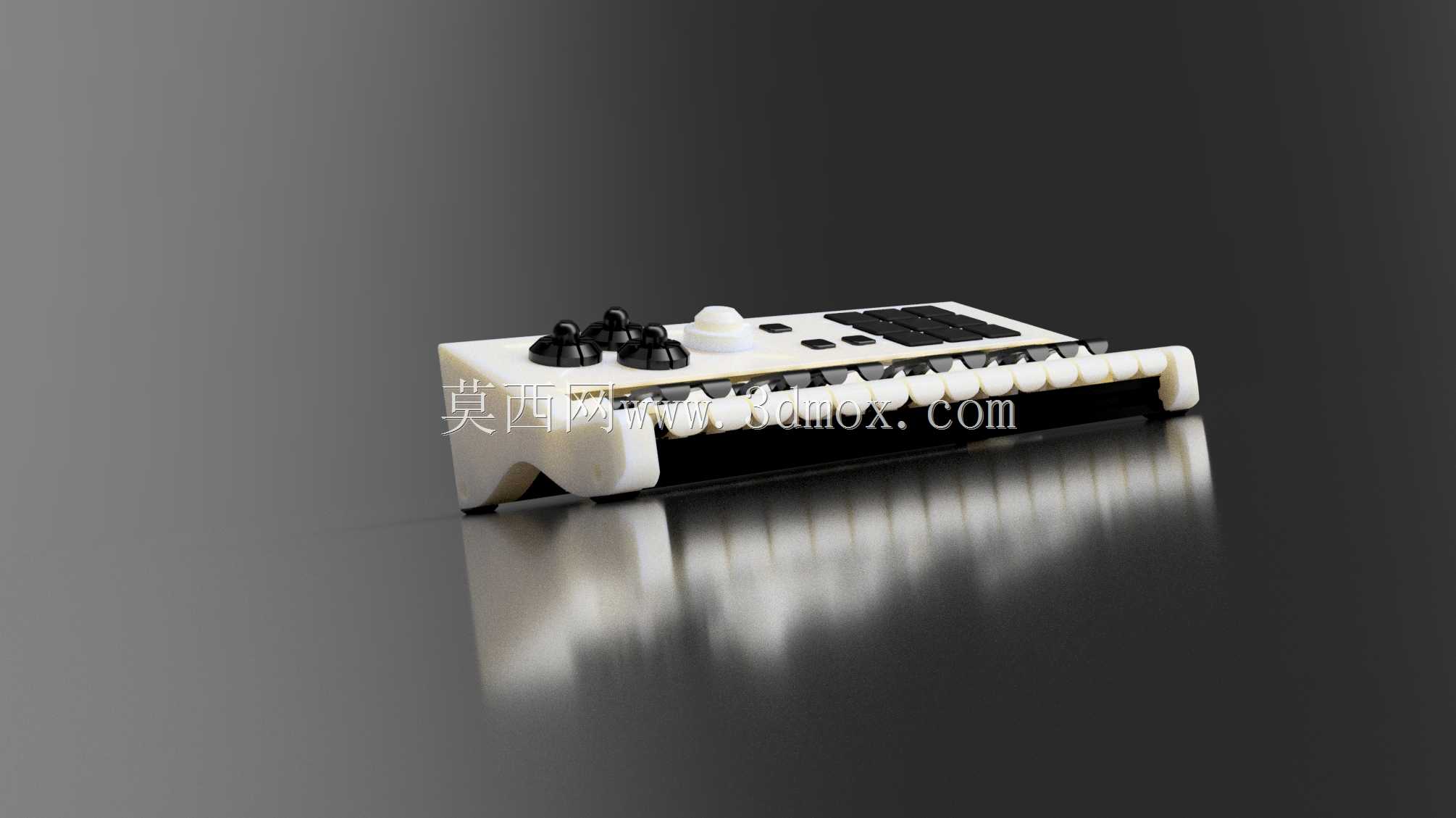

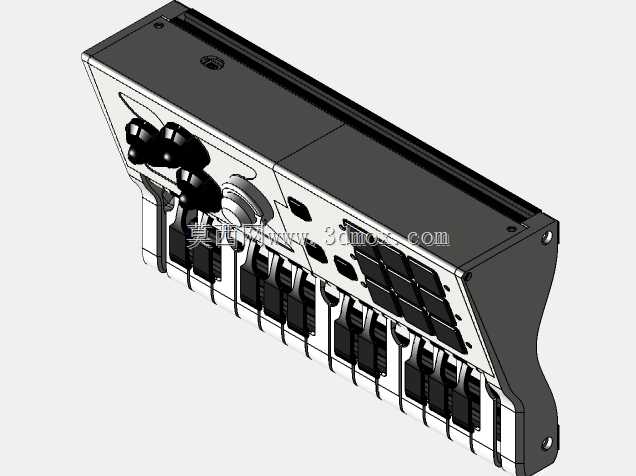

　　这款迷笛演奏控制键盘的第二版结构，核心采用两个挤压成型结构件搭配圆形传动轨道完成主体支撑与动作传递，整体设计围绕桌面级电子音乐演奏的实际操作需求展开，没有沿用商用迷笛键盘的标准化金属冲压外壳方案，而是从个人演奏习惯、按键触发逻辑、内部控制板安装空间三个核心维度做了结构适配。从实际应用场景来看，这类定制化迷笛控制键盘主要面向电子音乐创作者、小型现场演出玩家、创客DIY爱好者群体，区别于量产商用键盘的统一键位布局，该结构预留了自定义功能旋钮的安装位，三个顶部旋钮可根据使用需求分配参数调节功能，比如音色 cutoff 调整、效果器深度控制、通道音量调节，无需额外外接控制设备就能完成单轨演奏的大部分参数操作，适合小型工作室桌面摆放、即兴演出快速调试的使用场景。从功能特性来看，整个键盘的按键触发结构沿圆形轨道排布，挤压件作为主体支撑框架，一方面承担所有按键的安装基准作用，按键的导向槽直接集成在挤压件的型面上，省去了额外的按键导向支架零件，减少装配环节的累计误差；另一方面挤压件的空腔结构刚好容纳Arduino控制板、接线端子、触发传感器的安装空间，控制板通过螺丝柱固定在挤压件的内侧凸台上，安装边界距离按键触发触点预留了3mm的安全间隙，避免按键动作过程中磕碰电路板造成元件损坏。圆形轨道的设计主要承担按键的行程限位作用，每个按键尾部的导向凸台嵌入轨道槽内，按键按下的过程中沿轨道做定半径圆弧运动，相比传统键盘的垂直直上直下行程，

　　这种圆弧运动轨迹更贴合手指按压的自然角度，长时间演奏的手指疲劳度更低，轨道的槽宽公差控制在0.1mm范围内，既保证按键动作无卡顿，也不会出现横向晃动导致的触发偏差。从设计思路来看，整个结构没有追求复杂的外观曲面，所有外露型面都以挤压工艺的可实现性为前提，两个挤压件通过端部的定位销完成拼接，拼接后形成的整体框架的宽度、高度尺寸都适配常规桌面的摆放空间，底部预留了10mm高度的支撑脚安装位，可根据使用者的坐姿调整键盘的倾斜角度，保证演奏时手腕处于自然放松的姿态。顶部除了三个功能旋钮之外，还设置了一个模式切换按键与四个功能选择按键，所有按键的安装孔位都直接在挤压件上一次成型，不需要二次加工，降低了单件制作的工艺难度。

　　虽然该版本作为原型阶段的结构，没有做后续的量产优化，但从结构合理性来看，其挤压件加圆形轨道的组合方案，相比传统多层板拼接的DIY键盘结构，整体刚性更好，按键动作的一致性更高，即使长时间频繁按压，框架也不会出现形变导致的按键卡滞问题。安装边界方面，整个键盘的外接接口预留位置在框架后侧，接口端面与框架后端面齐平，外接数据线插装后不会突出于框架背面，桌面贴墙摆放时不会出现数据线弯折的问题；底部的支撑脚采用嵌入式安装，不需要额外的螺丝固定，拆卸维护时可直接拔出，方便更换不同高度的支撑脚来调整倾斜角度。按键的触发采用非接触式霍尔传感器，传感器直接焊接在Arduino控制板上，与按键尾部的磁钢位置一一对应，不需要额外的触发弹片结构，

　　减少了机械磨损带来的寿命问题，每个按键的行程设定为4mm，触发点位于行程2mm位置，既保证了按压的反馈感，也不会因为行程过长影响演奏的响应速度。框架的前端做了15度的倒角处理，刚好贴合演奏时手掌放置的弧度，避免长时间演奏时棱角硌手的问题；顶部旋钮的高度突出框架上表面8mm，旋钮表面做了防滑纹理，手指转动时不需要过大的按压力就能完成参数调整，旋钮之间的中心距设定为20mm，调节时不会出现误碰相邻旋钮的问题。整个结构的零件数量控制在极低的水平，除了两个挤压主框架、圆形轨道、按键、旋钮、控制板之外，没有多余的装饰性零件，所有结构特征都服务于实际演奏的功能需求，没有为了外观效果增加不必要的工艺复杂度，对于创客群体自制迷笛控制器、小型定制化演奏设备的结构设计来说，这种以挤压型材为主体、集成安装基准与功能槽位的设计思路，能够大幅降低制作门槛，同时保证结构的使用稳定性。
