N20弹性伺服执行器模组结构设计

项目分类:通用机械零部件 发布时间:2024-04-08 ID:745845
  • N20弹性伺服执行器模组结构设计
  • N20弹性伺服执行器模组结构设计
  • N20弹性伺服执行器模组结构设计
  • N20弹性伺服执行器模组结构设计
  • N20弹性伺服执行器模组结构设计
  • N20弹性伺服执行器模组结构设计
  • N20弹性伺服执行器模组结构设计
  • N20弹性伺服执行器模组结构设计
  • N20弹性伺服执行器模组结构设计

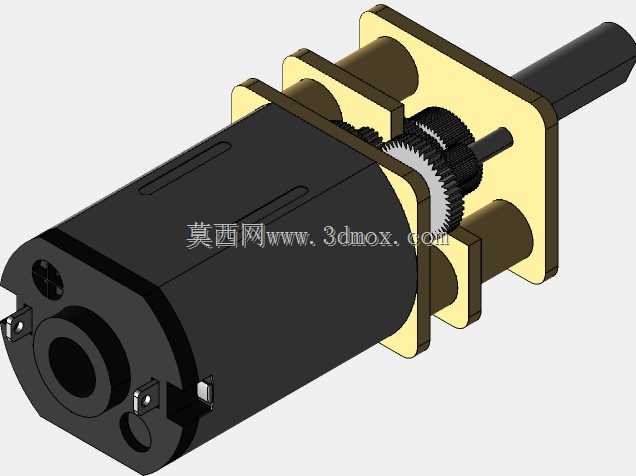

  在桌面级协作机器人、小型自动化教学实验平台、仿生机械肢体这类对力控精度、安装空间有严苛要求的场景里,传统刚性执行器往往难以兼顾输出扭矩、力反馈灵敏度与紧凑安装尺寸的平衡,这款基于N20减速电机开发的弹性执行器模块,正是针对这类小负载高精度力控场景做的定向结构优化。从实际落地的应用场景来看,这类弹性执行器模组常被用于小型机械臂的关节驱动、仿生手的指部动力输出、自动化设备里的柔性压装工位执行端,相比直接将N20电机刚性连接负载的方案,内置的弹性传动结构可以在输出端遇到刚性碰撞时提供一定的形变缓冲,既可以通过弹性形变的形变量换算输出端实时受力,实现简易的力控反馈,也能避免堵转时瞬间的冲击载荷直接作用在电机减速箱齿轮上,大幅延长微型减速电机的使用寿命。

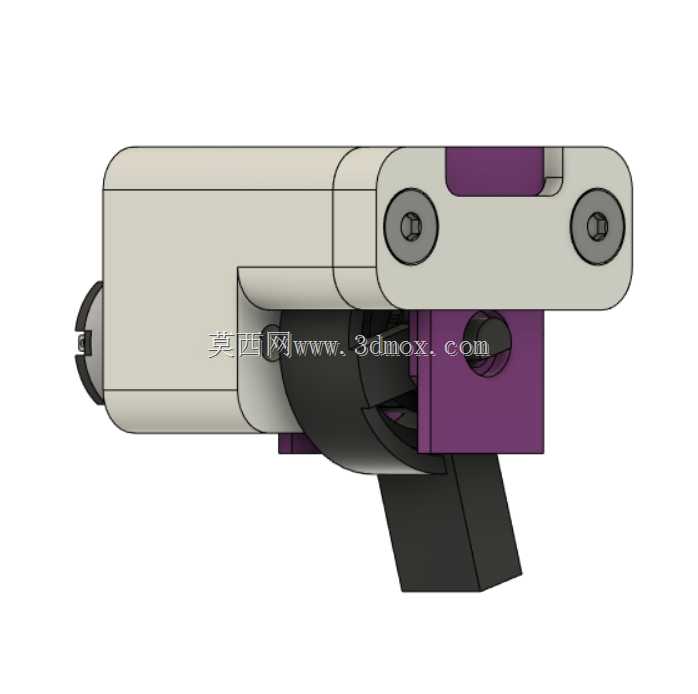

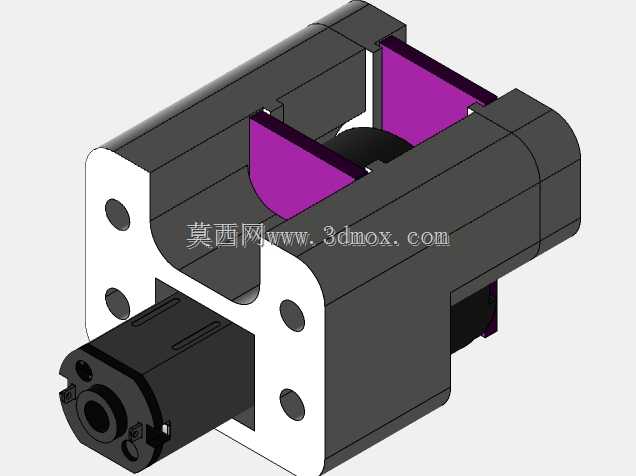

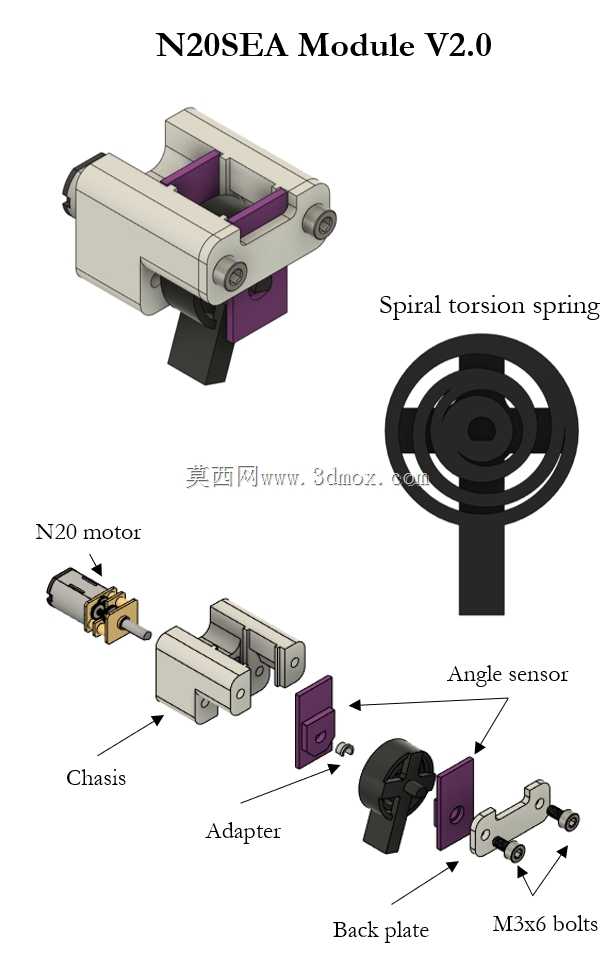

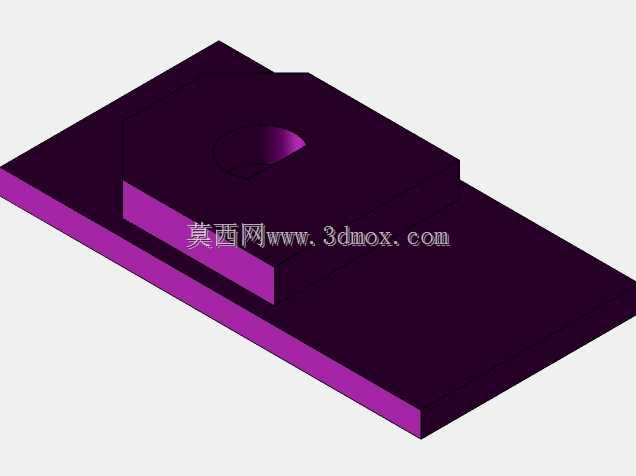

  从结构设计思路来看,整个模组采用分层堆叠的布局方式,将N20减速电机、弹性传动单元、输出连接接口全部集成在一个紧凑的块状壳体内,没有冗余的外凸结构,安装时可以直接通过壳体上的两个内六角安装孔完成定位固定,不需要额外设计定制的安装支架,对于做小型机器人原型开发、桌面自动化设备改造的结构工程师来说,能大幅缩短整机的结构设计周期。模组的输出端采用侧置的轴式连接结构,连接法兰的端面做了定位止口设计,和负载端的连接件装配时可以保证同轴度误差控制在极小范围内,避免偏心负载带来的额外径向力损伤电机输出轴。

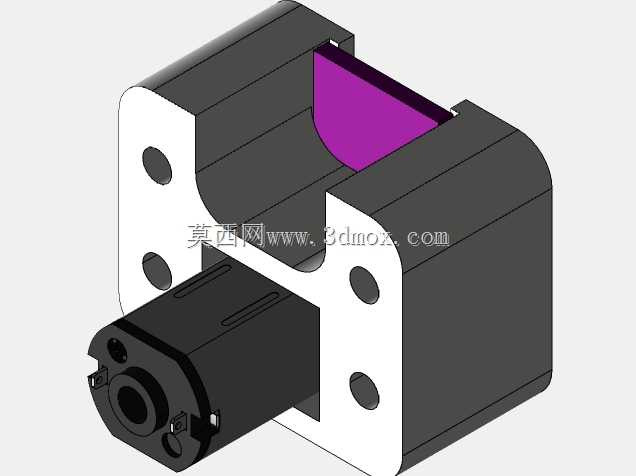

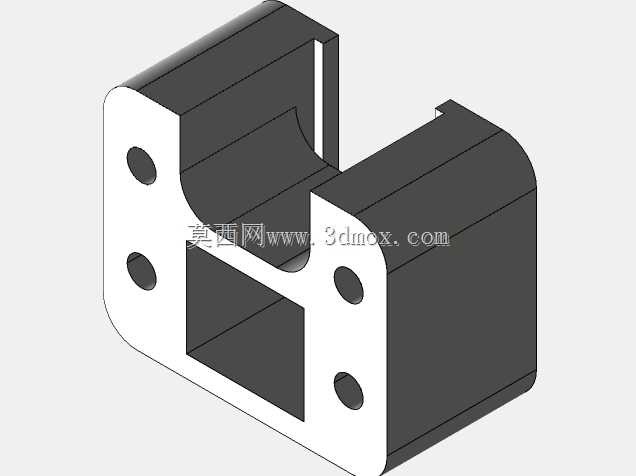

  从安装边界与尺寸适配的角度来说,整个模组的外形轮廓控制在极小的尺寸范围内,宽度方向刚好适配N20电机的本体宽度,长度方向预留了弹性单元的形变空间,不会因为增加弹性结构导致整体尺寸过度膨胀,在安装空间局促的小型机器人关节里,不需要大幅修改原有刚性电机的安装位就能直接替换升级。壳体采用拼接式结构,上下两部分壳体通过两颗内六角螺栓锁紧,拆开后就能直接更换内部的弹性元件,根据不同的负载需求更换不同刚度的弹性片,就能调整整个执行器的力控量程与响应灵敏度,不需要重新开模制作整个壳体,在原型验证阶段可以快速迭代参数。

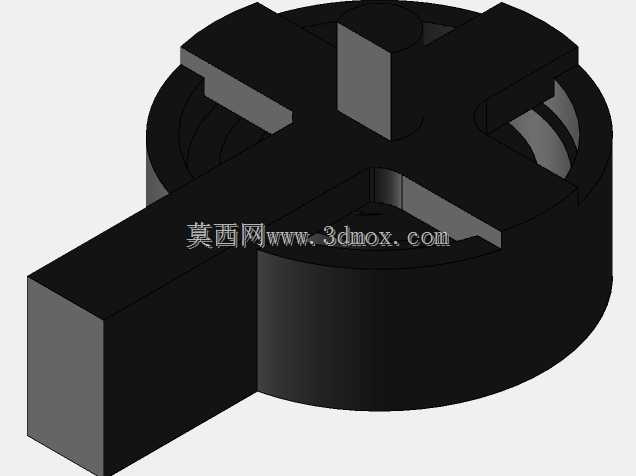

  实际使用过程中,这类弹性执行器模组不需要额外加装复杂的力传感器,仅通过电机端的编码器读取弹性形变带来的位置差,就能换算出输出端的受力大小,对于成本敏感的小型教育机器人、桌面自动化设备来说,能在不增加过多硬件成本的前提下实现基础的力控功能,避免设备运行过程中夹坏易碎工件、或者碰撞时损坏机械结构。传动路径上,电机输出的扭矩先经过N20自带的减速箱放大,再传递到弹性传动单元,最后通过输出轴传递到负载端,弹性单元布置在减速箱输出侧,既可以过滤掉减速箱齿轮传动带来的振动,也能让输出端的受力反馈更加线性,不会因为齿轮间隙导致力控数据出现跳变。

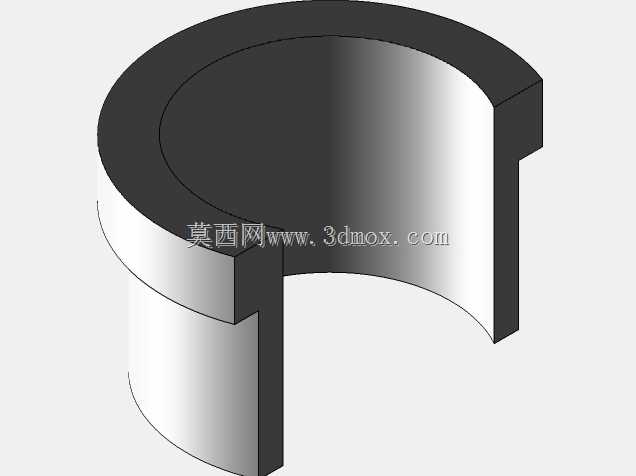

  在结构细节处理上,输出轴的支撑位置加装了自润滑轴承,承受径向负载时不会把力直接作用在减速箱的输出轴上,很多同类小型执行器容易忽略这个细节,长期承受偏载时很容易出现减速箱齿轮崩齿、输出轴弯曲的问题,这款模组的支撑结构设计把径向载荷直接传递到壳体上,电机轴只承受扭矩输出,大幅提升了长期运行的可靠性。壳体上的安装孔做了沉头设计,锁紧螺栓安装后不会突出壳体表面,不会和周边的运动部件产生干涉,对于多关节紧凑布置的机械臂来说,这个细节能避免很多装配时的干涉问题。弹性元件的固定位置做了定位槽设计,装配时不需要反复调整弹性片的位置,就能保证初始形变量一致,批量装配时的一致性更好,不会出现每个模组的初始力反馈偏差过大的问题。

  针对不同的安装场景,模组的输出轴可以根据需求更换成法兰盘输出、摇臂输出等不同的连接形式,接口尺寸做了通用化设计,和市面上常用的小型机器人关节连接件完全兼容,不需要额外加工转接件就能直接装配。整个模组的重量控制在极低的水平,用在小型移动机器人、仿生机械装置上时,不会给动力系统带来过多的额外负载,能有效提升设备的续航时间与运动响应速度。
