高压实验用Marx电容阵列结构设计

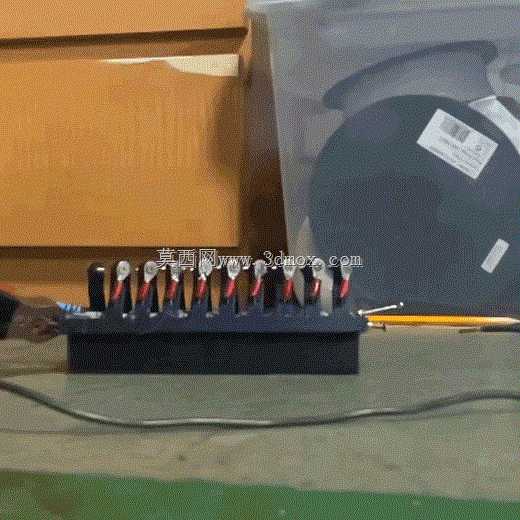

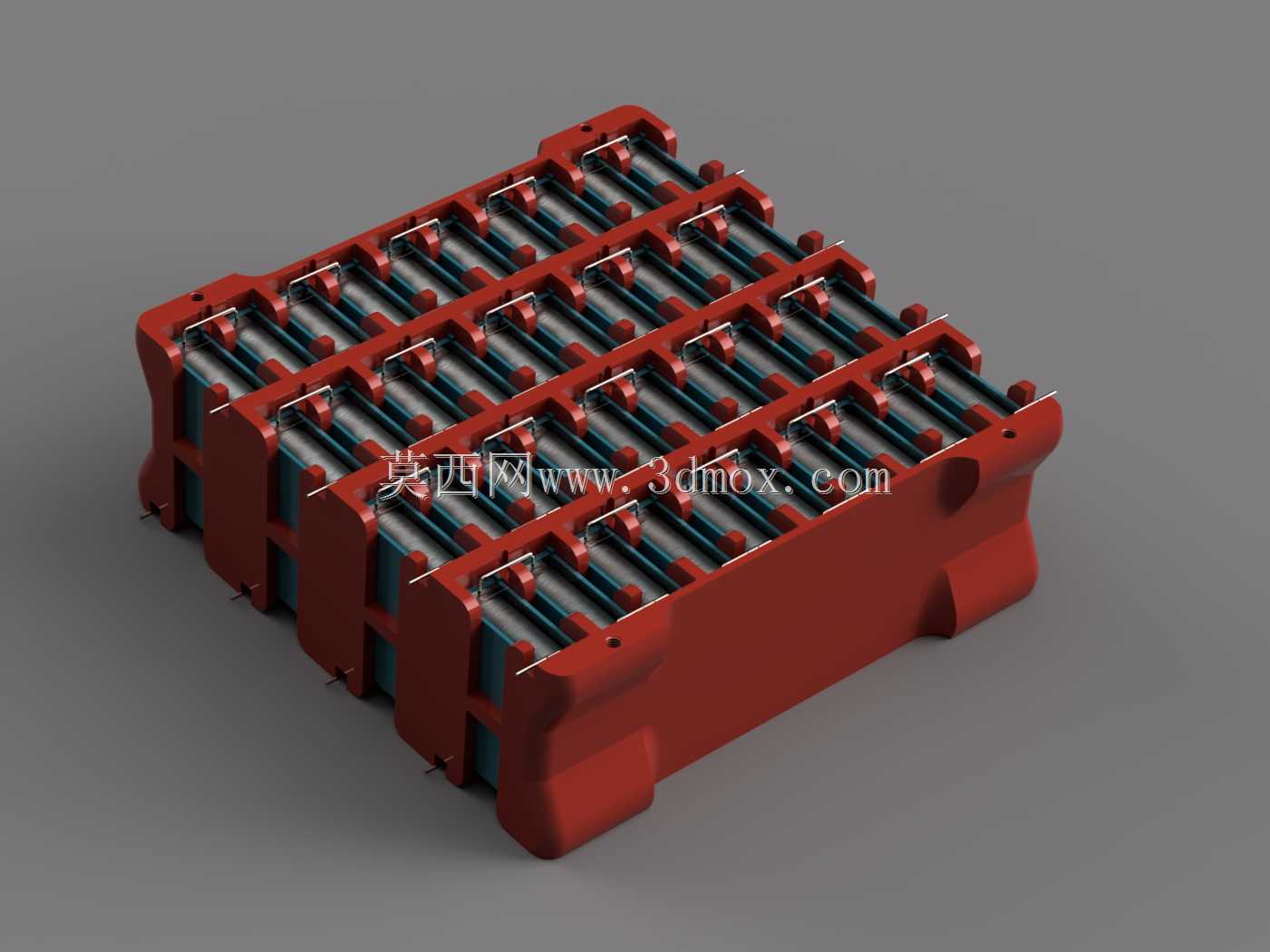

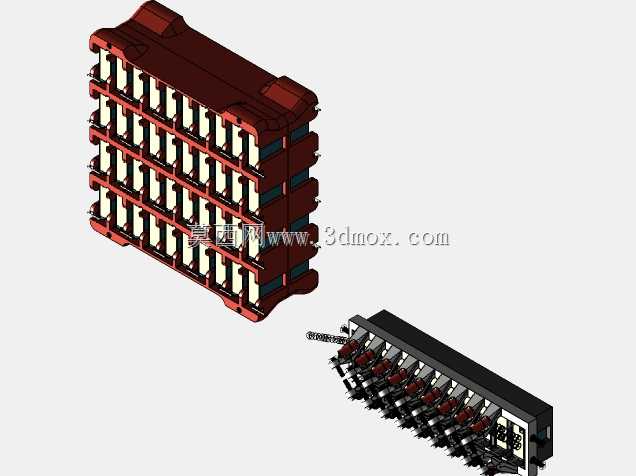

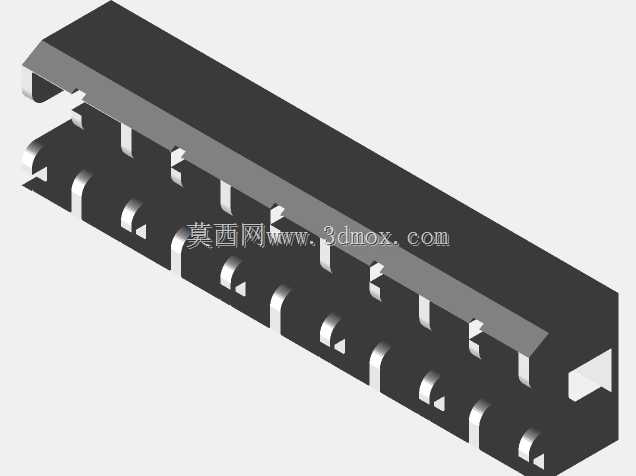

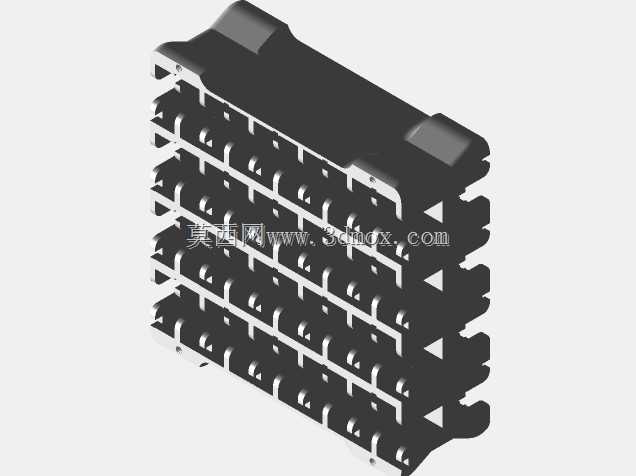

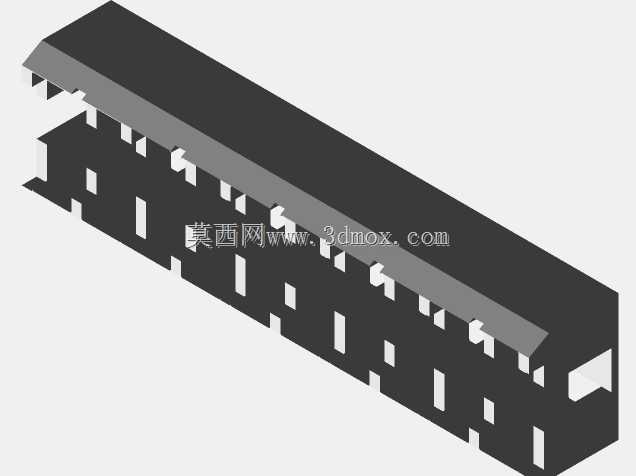

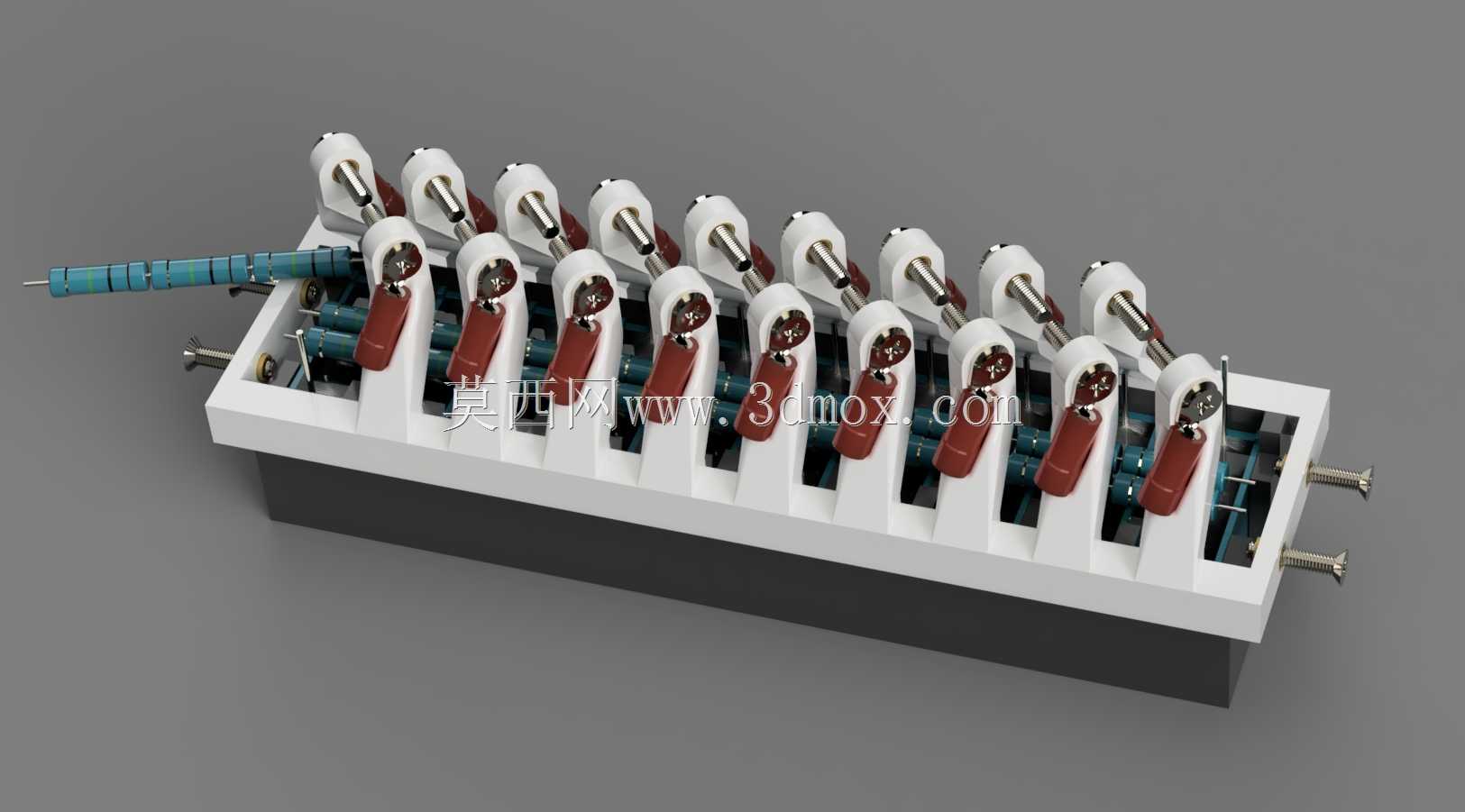

　　这套电容阵列结构主要面向高压脉冲实验场景设计，可直接配套Marx发生器类高压实验装置使用，也可适配其他需要多级电容串并联切换的高压测试平台，在高电压技术教学、绝缘材料耐压测试、脉冲功率原理验证这类场景中，能直接作为核心储能与脉冲形成单元使用，不需要额外对电容排布做二次结构设计。整个阵列采用模块化排布思路，基础单元为双列10级电容安装位，单组结构可直接作为10级Marx电路的硬件载体，若需要更高电压等级的输出，可直接沿长度方向拼接扩展为40级单元，也可通过镜像对称排布组合为80级结构，扩展过程中不需要额外设计转接结构，相邻单元的接线端可直接对齐，安装边界预留了标准接线端子的安装空间，不会出现扩展后接线干涉的问题。

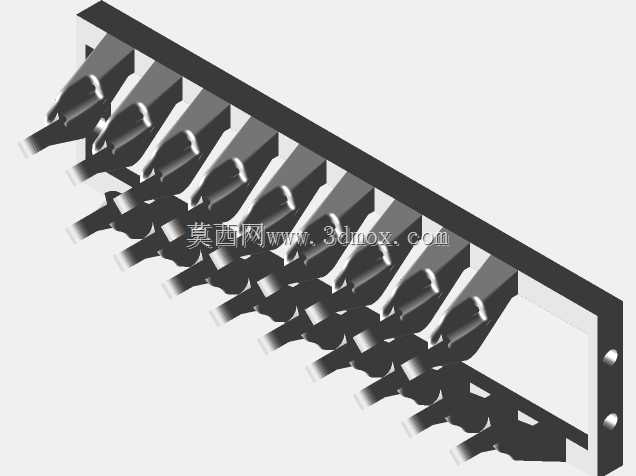

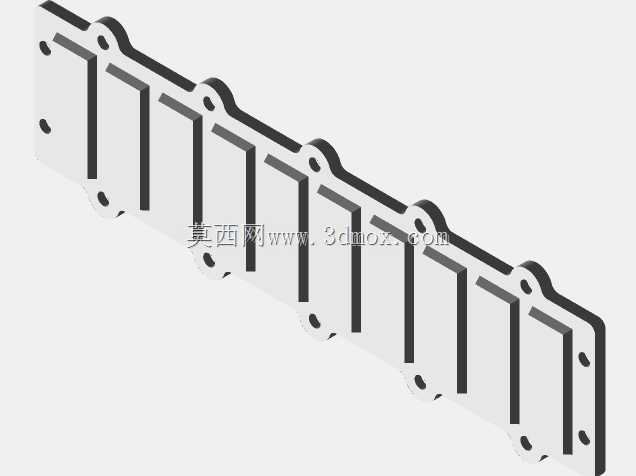

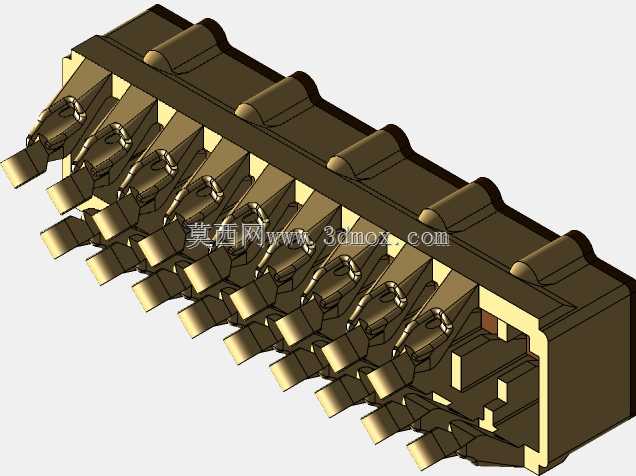

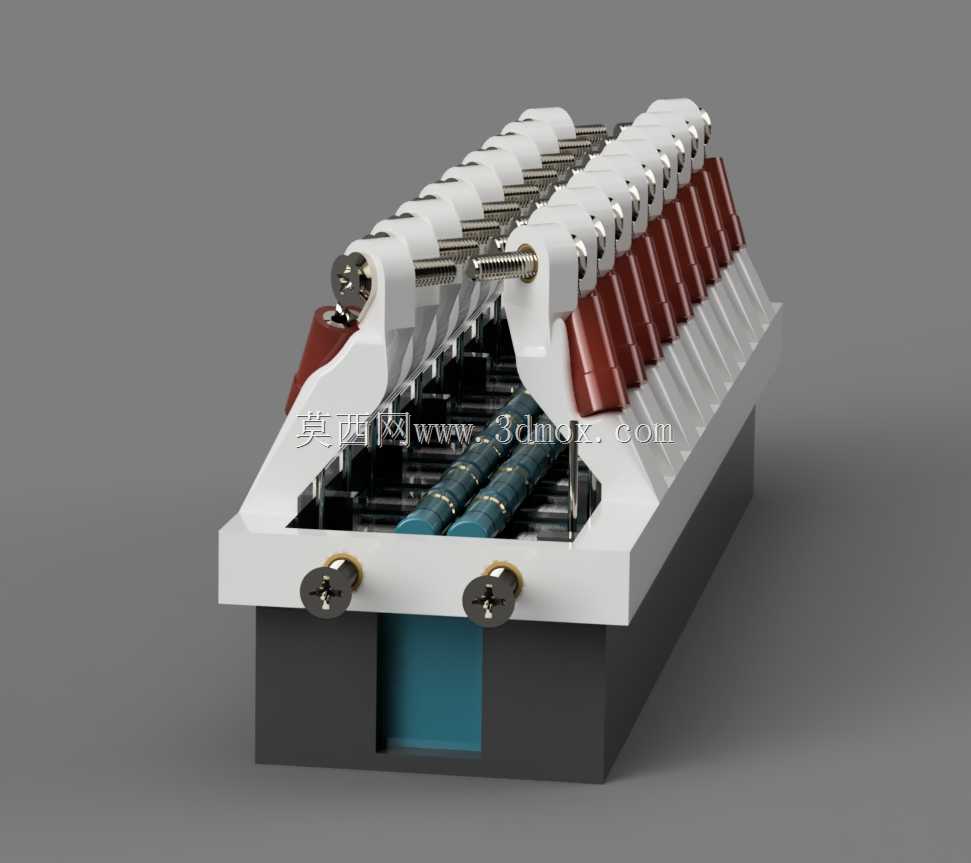

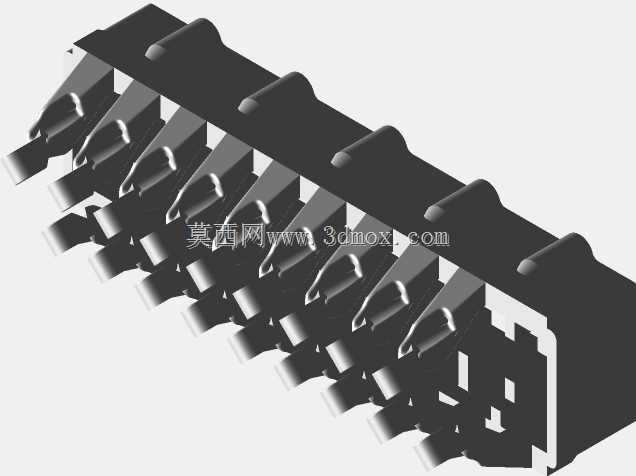

　　结构设计时充分考虑了加工与装配的便利性，所有外露的绝缘隔件采用聚丙烯材质制作，这类材料本身具备优异的绝缘性能，且加工成型后表面光洁度高，不容易在高压环境下出现沿面闪络的问题；隔件之间的分隔筋做了加厚处理，相邻电容单元之间的爬电距离留足了厘米级余量，即使在空气湿度较高的实验环境下，也能有效避免级间误击穿的问题。火花隙调节部分做了可调节结构设计，电极间隙可通过尾部的调节旋钮连续调整，不需要拆解整个阵列就能改变击穿电压阈值，适配不同输入电压下的实验需求；电极安装位做了同轴度限位，调整间隙时电极不会出现偏斜，能保证间隙击穿的一致性，避免出现单级提前击穿导致整个阵列输出不稳定的问题。电容与接线端的连接采用了弹簧顶紧结构，

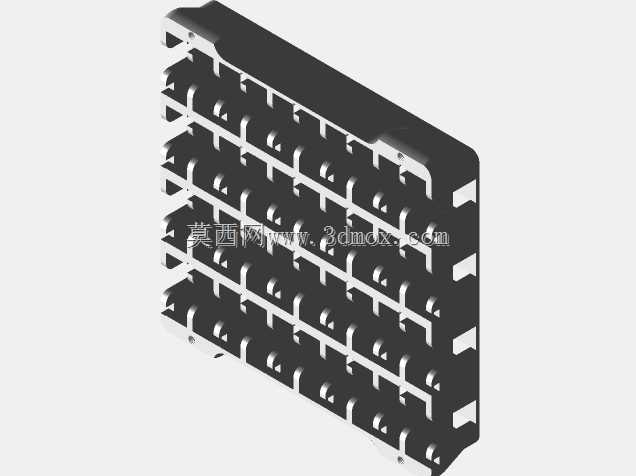

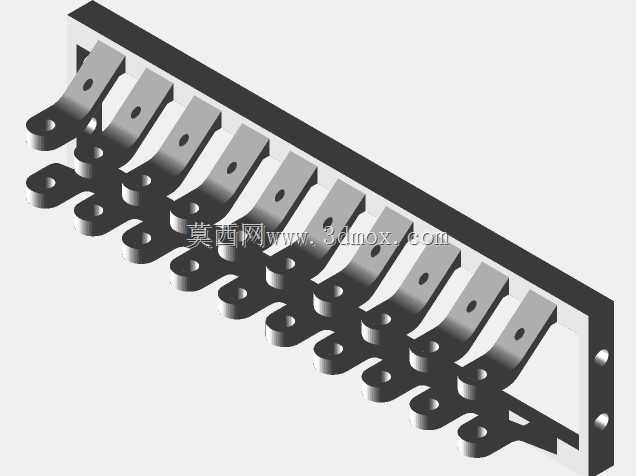

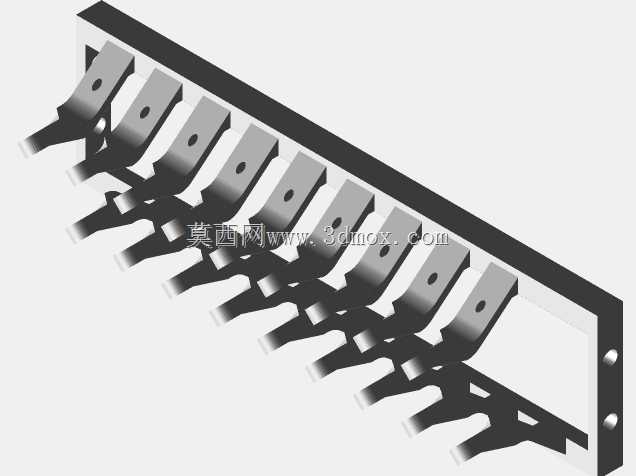

　　装配时不需要额外焊接引线，电容直接卡入安装槽后，弹簧结构会自动顶紧电容的电极端，保证接触电阻稳定，大电流脉冲放电时不会出现接触点打火的问题；接线端预留了环形端子的安装位置，外部引线可通过标准螺母压接固定，不需要做特殊的接线头处理。整个结构的安装底座做了分层设计，底层为绝缘承托结构，上层为电容与火花隙的安装位，所有高压带电部分都被绝缘隔件遮挡，只有接线端子外露，实验过程中误触的风险极低；底座两端预留了标准安装孔位，可直接固定在实验台架或者绝缘安装板上，安装孔的位置公差控制在0.1mm以内，多组拼接时不会出现孔位错位的问题。设计时特意规避了需要支撑结构的加工特征，不管是采用3D打印制作原型件，还是采用机加工方式制作正式绝缘件，

　　都不需要额外添加支撑，加工完成后只需要去除少量毛刺即可装配，不锈钢螺钉等标准件全部采用内嵌式安装，螺钉头部不会突出绝缘件表面，避免了金属突出部分引发的电场畸变问题；如果需要进一步提升绝缘性能，可在装配完成后对电极尖端部分做砂纸打磨处理，消除尖端的毛刺与加工刀痕，进一步降低局部场强集中的风险。引线连接部分在结构上预留了电阻安装位，实际使用时可在对应位置并联充电电阻，实现电容的并联充电、间隙击穿后串联放电的工作逻辑，不需要额外在结构外部搭建电阻安装支架，整个阵列的布线可以全部隐藏在绝缘隔件的间隙内，不会出现明线杂乱引发放电的问题。
