矿用手轮式经济管夹阀结构设计

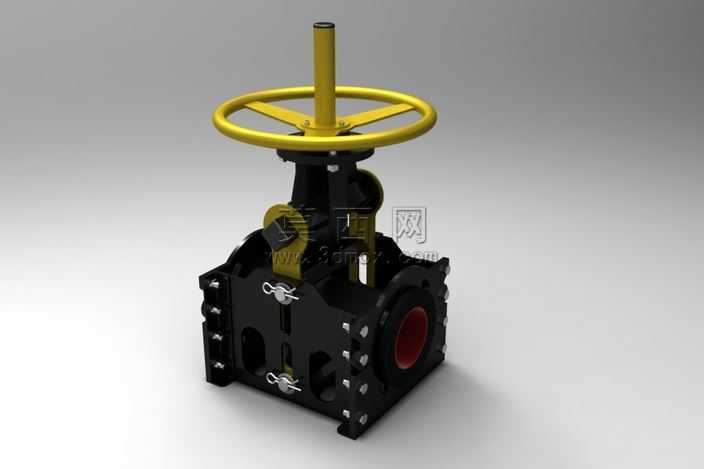

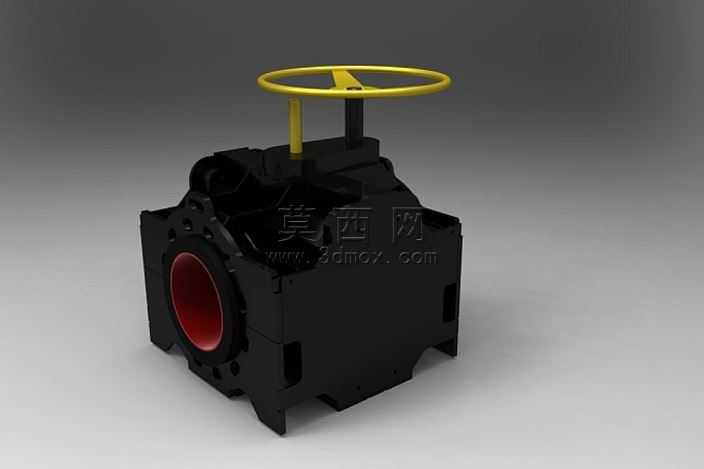

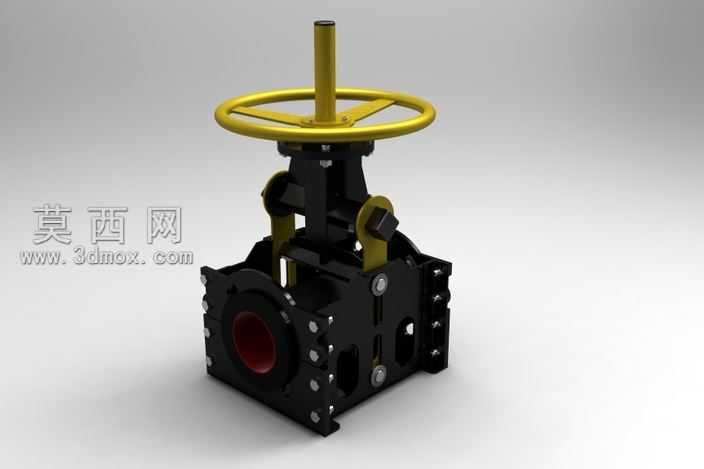

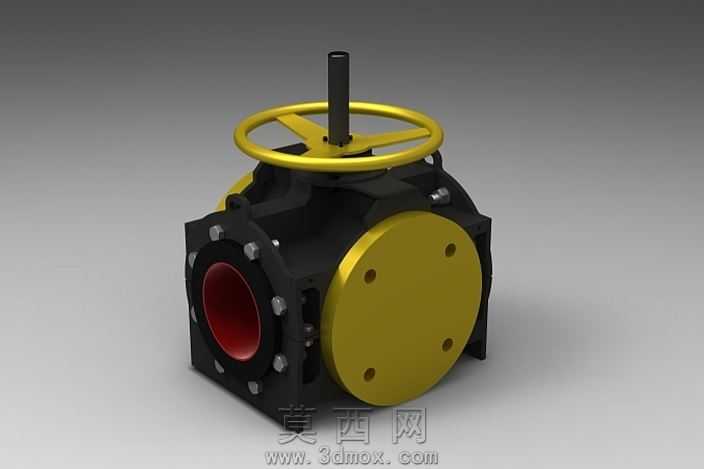

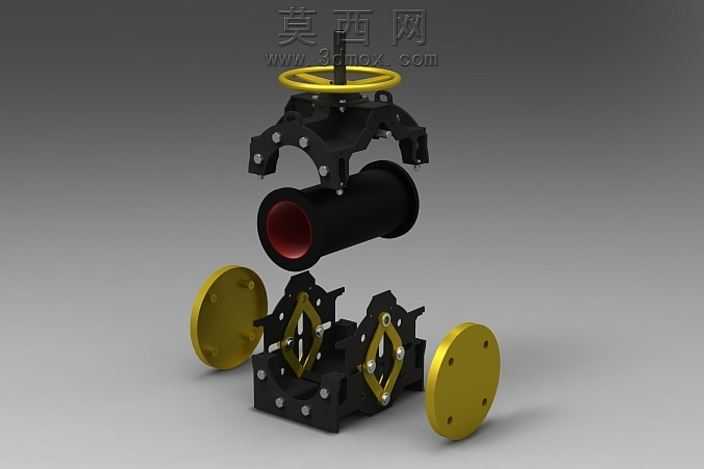

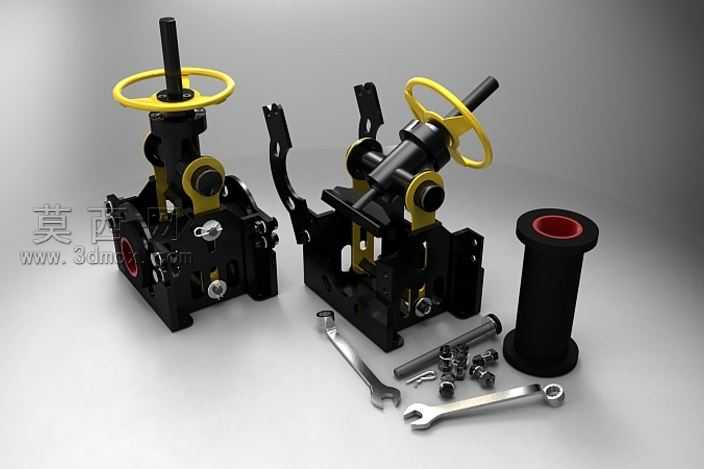

本作品为面向矿业管路输送场景设计的经济款管夹阀三维模型，整体建模过程严格遵循机械设计装配逻辑，先完成核心零部件的参数化建模再进行总装约束，确保各部件运动关系符合实际工况。模型主体采用黑色金属材质渲染，模拟铸铁阀体的哑光磨砂质感，表面螺栓、定位销等紧固件逐一还原真实规格，金属边缘做轻微倒角处理避免渲染失真；顶部操作手轮及阀杆采用亮黄色金属漆材质，还原工业阀门操作件的警示配色，手轮轮辐做圆弧过渡处理，阀杆表面做拉丝金属质感表现，区分不同部件的材质属性；阀体内衬胶管部分采用暗红色橡胶材质渲染，模拟耐磨橡胶管的哑光弹性质感，与金属阀体形成清晰的材质区分。结构设计上，采用分体式方形阀体结构，两侧通过多组螺栓实现阀板锁紧，方便内部胶管的快速更换，降低后期维护成本；顶部采用手轮驱动的升降传动结构，通过阀杆带动内部夹管机构动作，实现对管路通断及流量的控制，两侧夹臂设置铰接定位结构，保证夹紧动作同步平稳，避免胶管受力不均出现局部磨损。设计思路围绕低成本、高耐用性的矿业使用需求展开，摒弃冗余的复杂结构，所有金属部件均可通过普通数控车床、板材切割工艺加工制作，内衬胶管采用标准规格耐磨橡胶套管，无需定制特殊配件，大幅降低生产及维护成本；模型覆盖50毫米到500毫米的通径规格，适配10栏、16栏不同的管路设计标准，同时预留了执行器、齿轮驱动的安装接口，可根据使用场景更换驱动方式，兼顾手动操作的便捷性与自动化改造的拓展性，能够满足矿业输送场景下对耐磨、低成本、易维护阀门的使用需求。
