柱塞泵内置阀座总成结构设计

项目分类:泵 发布时间:2024-04-08 ID:746267
  • 柱塞泵内置阀座总成结构设计
  • 柱塞泵内置阀座总成结构设计
  • 柱塞泵内置阀座总成结构设计
  • 柱塞泵内置阀座总成结构设计

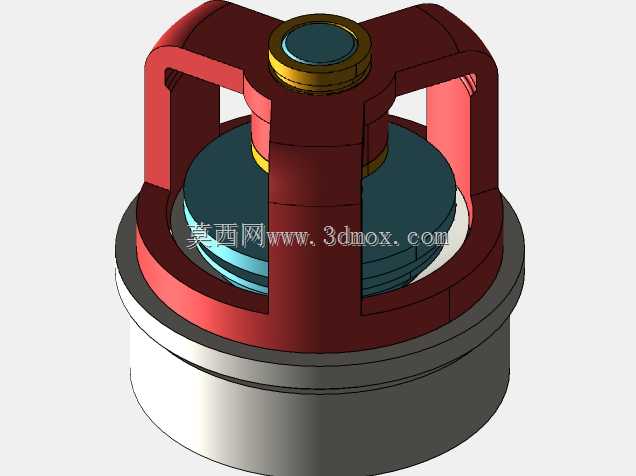

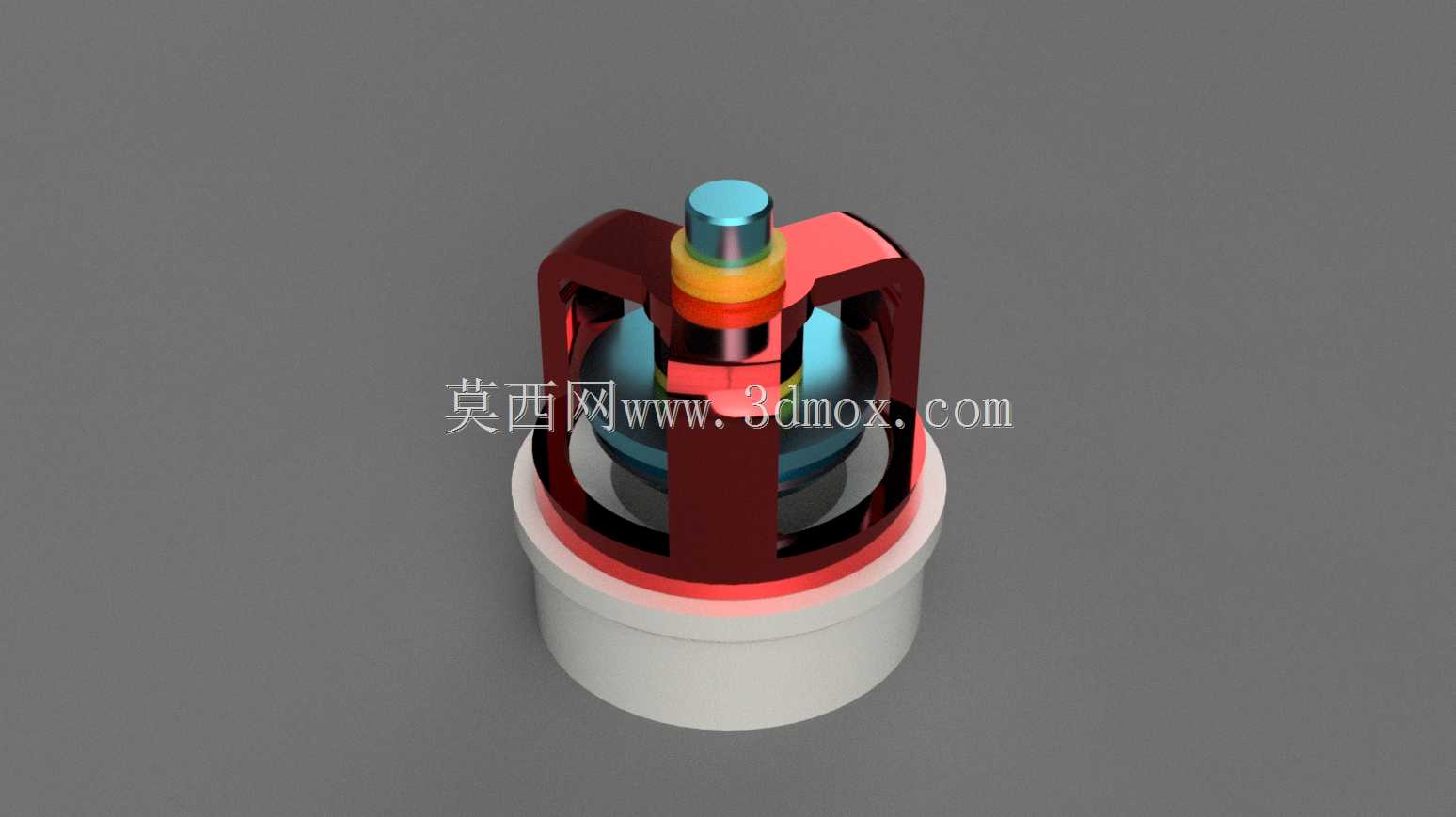

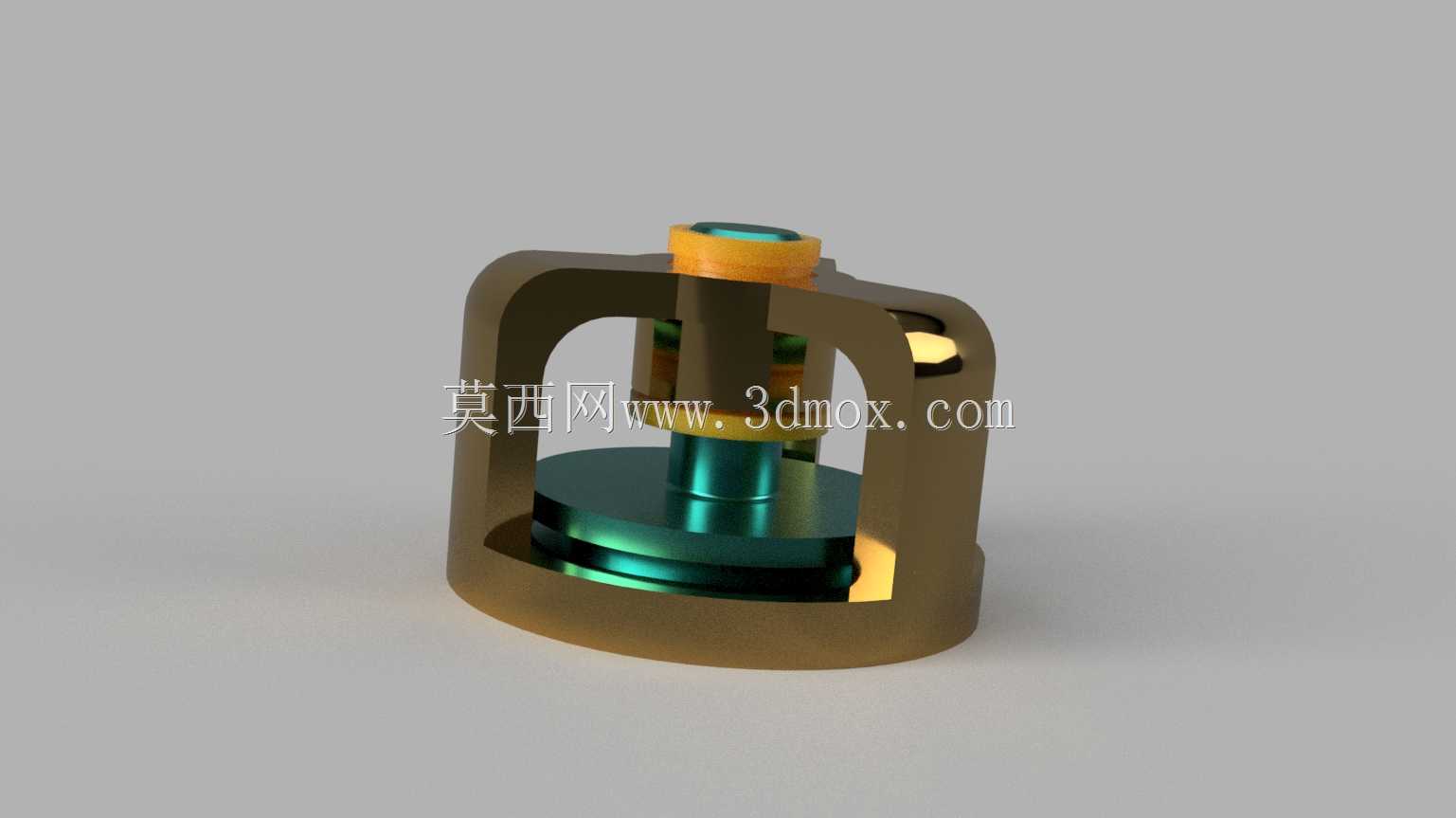

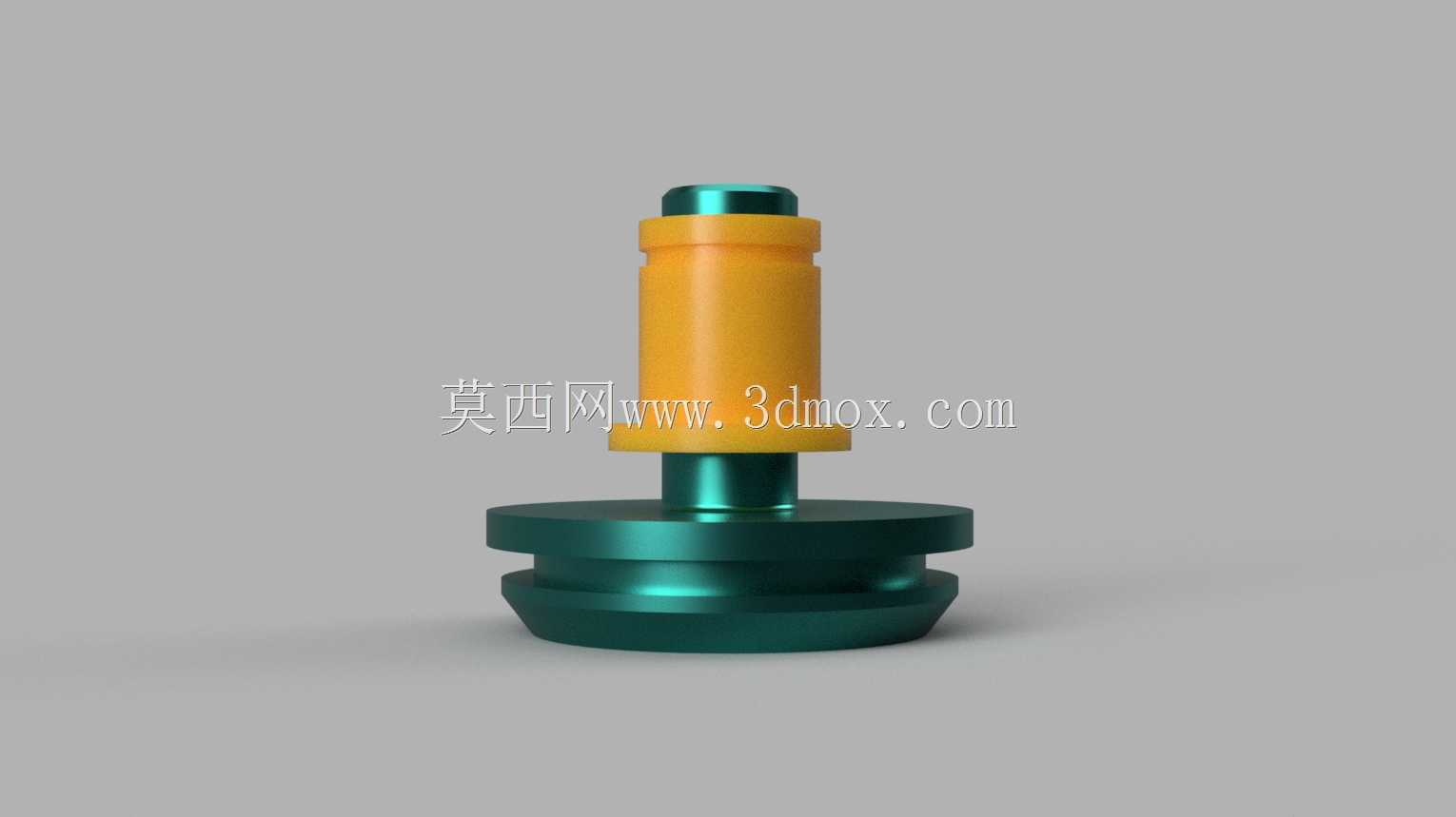

  在高压流体输送的工业场景中,柱塞泵的阀座总成是决定泵体容积效率、工作稳定性的核心内置部件,这类部件常见于高压清洗设备、油田注水泵、化工计量柱塞泵、液压动力站的柱塞泵单元内部,承担着泵腔吸排油过程中单向通断、密封截流的关键作用,一旦阀座密封失效或者导向结构磨损,会直接导致泵体输出压力不足、流量脉动超标、内部回流加剧等问题,严重时甚至会造成柱塞拉伤、泵体壳体损坏的连锁故障。从结构设计逻辑来看,这款阀座总成采用了同轴嵌套的分层装配结构,底部为圆盘式密封基座,基座上端面设置有环形密封贴合带,用于和阀芯球面形成硬密封配合,密封带的平面度、粗糙度直接决定了高压工况下的泄漏率,设计时需要根据工作介质的清洁度、工作压力等级选择合适的密封带宽度,

  通常在16-32MPa的工作压力区间内,密封带宽度控制在1.2-2mm之间,既能保证足够的密封比压,又能避免阀芯启闭过程中密封面的过度磨损。中部的笼式导向架是整个总成的支撑核心,采用对称式双立筋结构,既为阀芯的上下往复运动提供径向导向约束,避免阀芯启闭过程中出现偏摆导致密封面偏磨,又预留了足够的通流面积,减少流体过流时的沿程阻力,导向架的内孔与阀芯导向段的配合间隙通常控制在H8/f7的公差带范围内,间隙过小容易在介质含杂质时出现卡滞,间隙过大则会失去导向作用导致密封失效。顶部的限位结构用于限制阀芯的最大开启升程,升程参数需要匹配泵的额定转速、柱塞直径来计算确定,升程过大会导致阀芯启闭滞后、回流损失增大,升程过小则会增大过流阻力、

  降低泵的吸入性能,常规转速在1500r/min的三柱塞高压泵中,这类阀座的阀芯升程通常设置在3-5mm区间。从安装边界来看,这款阀座总成为插入式安装结构,底部基座的外圆与泵体的阀腔安装孔采用H7/h6的小间隙配合,基座下端面设置有密封槽用于安装O型密封圈,阻断高压腔与低压腔的泄漏通道,安装时需要保证阀座轴线与柱塞轴线的同轴度误差不超过0.05mm,否则会导致阀芯受力不均,缩短使用寿命。在实际工况适配中,这类阀座总成需要根据输送介质的特性选择对应的材质,输送清水类介质时可采用2Cr13不锈钢整体淬火处理,密封面硬度达到HRC45-50即可满足耐磨要求;输送化工腐蚀性介质时则需要采用316L不锈钢基体,密封面堆焊司太立合金,

  提升耐腐蚀与抗冲蚀性能;针对含固体颗粒的介质工况,还需要在阀座前端增设过滤挡圈,避免颗粒进入密封面造成压痕损伤。从流体动力学角度优化时,导向架的立筋采用流线型截面设计,减少流体经过时的紊流与涡流,降低流体噪声与能量损失,同时在阀芯与阀座的密封接触位置设计微小的倒角过渡,避免高压流体高速冲刷密封面边缘造成的气蚀损伤。在装配工艺上,整个总成采用无额外紧固件的压装式组合结构,导向架与底部基座通过过盈压装组合为一体,减少了连接件带来的泄漏点与松动风险,装配后需要进行密封面的配对研磨,保证密封面的接触率达到90%以上,才能满足高压工况下的密封要求。这类阀座总成的维护周期通常根据工作介质的清洁度设定,清洁介质工况下可连续工作8000小时以上再进行密封面检查,含杂质工况下则需要每1000小时拆检密封面磨损情况,当密封带出现深度超过0.1mm的冲蚀沟痕时,就需要重新研磨或者更换阀座,避免故障扩大影响整个泵组的运行。
