变径锥形螺旋弹簧参数化三维设计作品

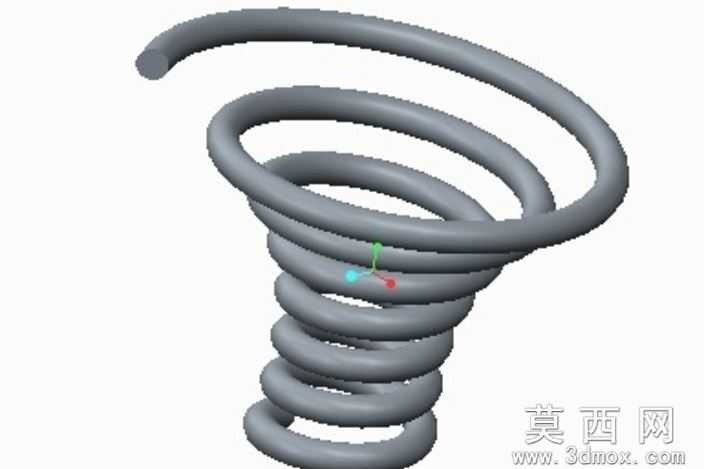

本作品为变径锥形螺旋弹簧的三维参数化设计模型，整体采用自上而下的参数化建模思路完成构建，建模过程依托参数化设计逻辑，将弹簧的总圈数、有效圈数、端部并圈结构、各截面线径、不同高度位置的螺旋中径、节距变化规律、端部收口角度等核心尺寸全部关联至可编辑参数表，实现了结构尺寸的快速调整与变型设计，无需重复绘制螺旋路径即可完成不同规格锥形变径弹簧的快速生成。模型构建过程中，首先通过基准特征搭建弹簧的中心轴线与高度定位基准，结合螺旋扫描特征的可变节距、可变直径控制功能，精准拟合出弹簧从上至下螺旋直径逐步收窄的锥形轮廓，螺旋线的生成严格匹配弹簧的实际成型规律，每一圈螺旋的曲率过渡自然顺滑，不存在曲率突变、路径扭曲等不符合实际加工逻辑的问题。针对弹簧的端部结构，模型做了贴合实际应用的收口处理，两端的弹簧圈逐步收窄并贴合支撑面，还原了常规锥形弹簧端部磨平、并紧的结构特征，保证模型导入工程场景后可直接完成装配约束，无需额外修整端部结构。材质渲染层面，模型赋予了常用弹簧钢的哑光金属材质，还原了弹簧经过热处理、表面氧化处理后的真实质感，材质的粗糙度、反光度参数均参考实际五金弹簧的表面状态调整，渲染效果真实自然，可直接用于产品装配演示、方案汇报展示等场景。结构设计上，该锥形变径弹簧相较于普通圆柱螺旋弹簧，具备刚度随压缩量逐步增大的非线性弹性特性，压缩过程中大圈可逐步嵌套进入小圈内部，能在更小的安装空间内提供更大的变形行程，这类结构常应用于空间受限、需要非线性弹力输出的机械装配场景。整个建模过程严格遵循机械设计的相关规范，所有结构特征均具备可编辑性，设计人员可根据实际使用需求，直接修改对应参数即可调整弹簧的线径、高度、锥度、圈数等核心指标，大幅缩短同类弹簧的重复建模周期，模型的几何精度完全满足后续工程出图、装配干涉检查、运动仿真分析、3D打印样件验证等全流程使用需求，不存在破面、特征重叠、几何错误等影响后续使用的问题，每一圈簧丝的截面均保持标准圆形，沿螺旋路径扫描过程中截面无畸变、无扭转，完全匹配弹簧实际冷卷成型后的几何形态。
