集成驱动模组的紧凑型机器人手结构设计

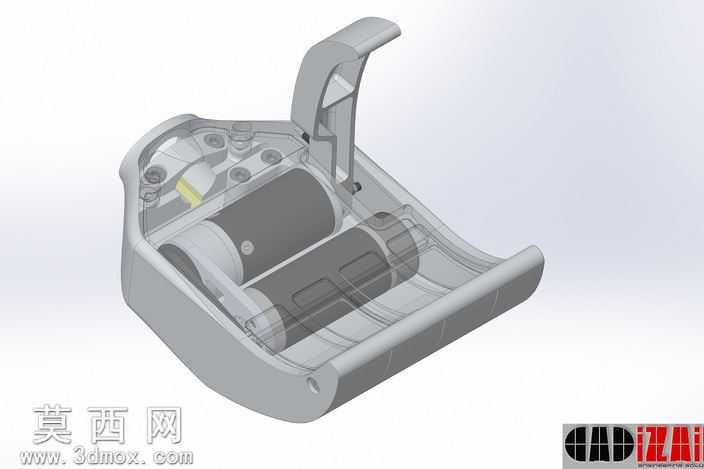

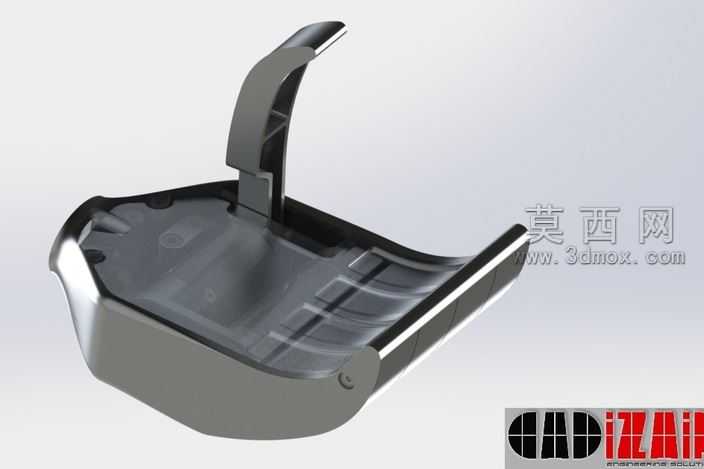

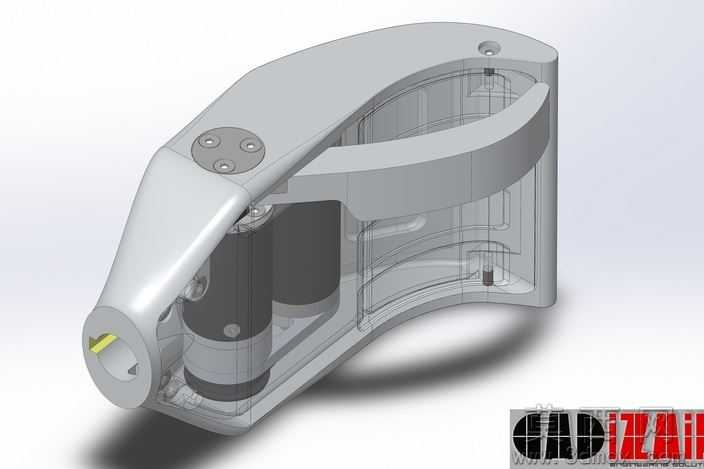

本作品为集成驱动模组的紧凑型机器人手三维设计方案，建模阶段采用自顶向下的装配设计思路，先完成整体外轮廓的曲面构建，再依次拆分内部驱动安装腔、传动走线槽、关节铰接位等功能区域，确保各部件装配间隙控制在合理公差范围内，避免后续运动仿真出现干涉问题。外观壳体采用半透明哑光工程塑料材质渲染，既可以清晰展示内部双驱动电机的布局结构，也能直观呈现壳体的流线型包覆设计，壳体表面的固定孔位做了沉头处理，装配后螺丝端面与壳体表面齐平，无突出结构影响整体外观。内部驱动元件采用深灰色金属质感材质，与浅灰色壳体形成明确的视觉区分，电机输出端与关节传动件的配合位置做了细节建模，还原了传动连接的装配关系，前端输出轴位置预留了外接执行末端的安装接口，接口处的定位销孔、固定螺孔均按照标准机械设计参数绘制，可直接对接常规末端执行件。结构设计上采用弧形包覆式壳体，将两个驱动电机完全收纳在壳体内部，既缩小了整体的外形尺寸，也能对内部驱动元件起到防护作用，避免外界粉尘、水汽接触电机及传动部件，铰接位置的转轴采用耐磨金属材质建模，转轴两端与壳体的配合处做了轴承安装位的预留，可降低关节转动时的摩擦阻力，提升整体运行的顺畅度。渲染阶段采用柔和的均匀打光方案，避免强反光遮挡内部结构细节，同时添加了柔和的地面阴影增强模型的立体感，半透明壳体的透明度参数经过反复调试，既可以看清内部结构，也不会丢失壳体本身的轮廓质感，所有边角位置均做了圆角过渡处理，无尖锐棱角，符合工业设备的安全设计要求，整体结构紧凑集成度高，可作为小型仿生机器人、轻型协作机械臂的末端执行部件使用，各零部件的建模均遵循可加工性原则，壳体可采用注塑工艺批量生产，内部结构件可采用常规机加工方式制作，具备实际落地生产的可行性。
