机夹式可转位数控切削刀具三维设计

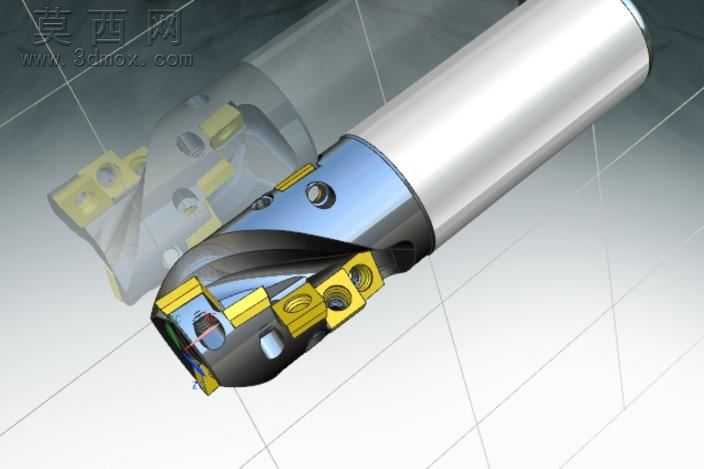

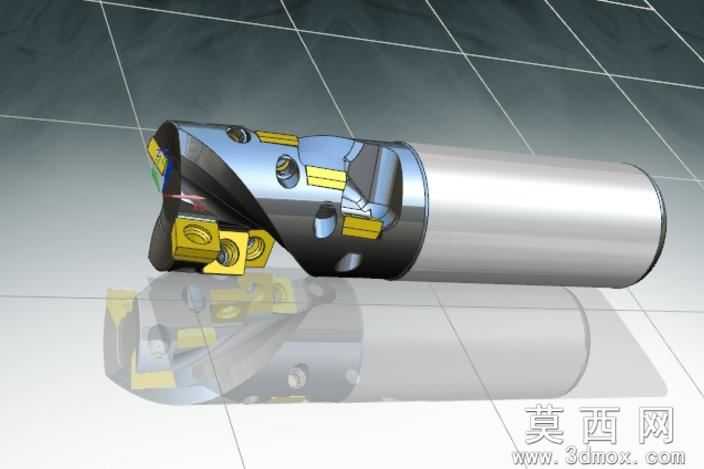

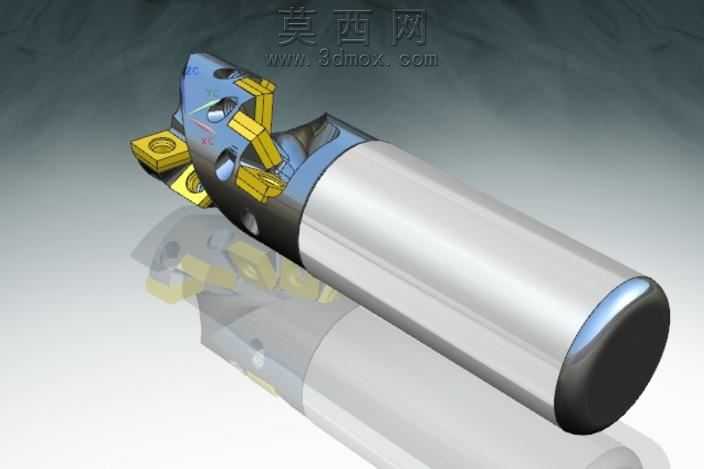

本模型为机夹式可转位数控切削刀具，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工刀具的实际尺寸规范，对刀体、刀片压紧组件、定位结构、冷却通道等细节均做了精准还原。渲染阶段采用金属质感材质体系，刀杆主体赋予磨砂合金钢材质，通过调整粗糙度、金属度参数还原硬质合金刀杆的哑光金属质感，表面做了细微的加工纹理处理，模拟实际刀具生产后的磨削加工痕迹；刀片压紧元件采用亮黄色硬质合金镀层材质，通过高反射率、低粗糙度的材质参数突出镀层的光亮耐磨特性；刀片切削部分采用超细晶粒硬质合金材质，刃口部分做了微小的倒角钝化处理，还原真实刀具的刃口强化工艺；刀杆尾端的黑色定位端采用橡胶与金属复合材质，通过分层材质设置还原减震定位结构的视觉特征。结构设计上，该刀具采用模块化机夹结构，刀片通过杠杆式压紧机构实现固定，无需焊接即可完成刀片的装夹定位，刀片磨损后可快速转位或更换，无需重新对刀，有效提升加工效率；刀体内部设计有内冷却通道，可直接将切削液输送至切削区域，降低切削温度，延长刀具使用寿命；刀杆采用圆柱直柄结构，适配常规数控车床、铣床的标准刀柄装夹接口，通用性强。设计过程中优先考虑刀具的刚性与排屑性能，刀头部分的排屑槽经过曲面优化，可引导切屑顺利排出，避免切屑缠绕刮伤已加工工件表面；刀片的安装角度经过参数化调整，预留了合理的前角、后角与刃倾角参数，兼顾切削锋利度与刃口强度，可适配钢件、铸铁等多种常见金属材料的粗加工与半精加工场景。建模过程中对所有装配部件做了干涉检查，确保各活动部件无结构冲突，装配关系完全符合实际刀具的装配逻辑，可直接用于刀具结构教学、加工仿真演示、非标刀具定制参考等场景。
