BT50柄螺旋玉米铣刀三维结构设计

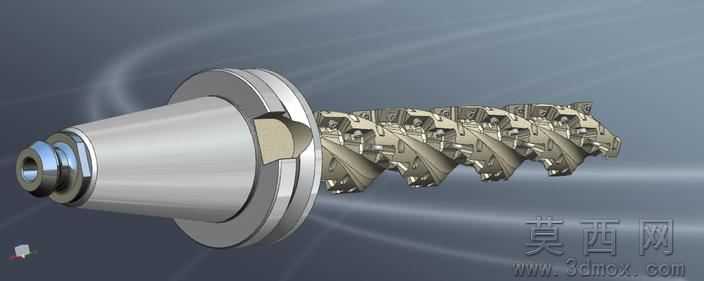

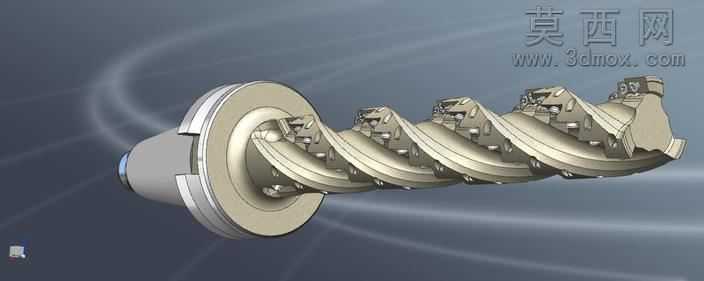

本作品为数控加工用BT50柄螺旋玉米铣刀的三维建模设计，建模过程严格遵循机加工刀具的实际生产尺寸规范，首先完成BT50标准锥柄的结构绘制，精准还原锥面的7:24锥度参数、拉钉安装位的定位结构、刀柄法兰的卡槽与定位缺口特征，保证刀柄与机床主轴的配合精度完全符合行业标准。切削部分采用螺旋排布的可转位刀片设计，建模时先绘制螺旋状的刀体基体，按照等螺旋角参数排布刀片安装座，每个安装座的定位面、螺钉锁紧孔位都做了精细化建模，还原了玉米铣刀多刃断续切削的结构特征，刀片沿螺旋方向错落排布，保证切削过程中受力均匀，减少加工振动。渲染阶段针对不同部件赋予对应材质，BT50锥柄部分赋予金属镀铬材质，模拟实际刀柄的高硬度耐磨表面质感，刀体基体赋予合金钢调质后的哑光金属材质，可转位刀片赋予硬质合金的亮面金属质感，锁紧螺钉赋予发黑处理的深色金属质感，通过光影调整突出各部件的结构层次，清晰展现刀具的装配关系。设计过程中重点考量了刀具的动平衡结构，刀柄与刀体的连接部分做了同轴度优化，螺旋刀片的排布采用对称错位设计，降低高速旋转时的离心力影响，同时预留了内冷通道的结构空间，适配高速加工时的内冷却需求，整体模型完整还原了玉米铣刀的装配结构、各部件的配合关系，可用于数控加工教学、刀具结构展示、加工仿真模拟等场景，每个特征的尺寸都参考实际刀具的生产参数，保证模型的结构合理性与工程实用性，没有出现结构干涉、尺寸错位等问题，精准呈现了这类高效铣削刀具的典型结构特点。
