可转位螺旋玉米铣刀三维结构设计

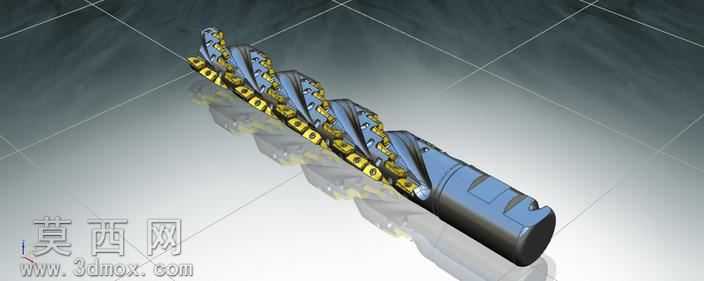

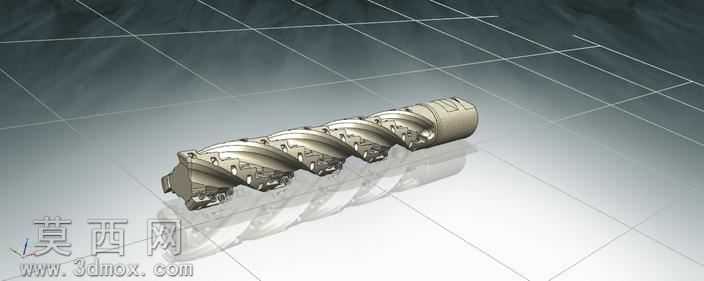

本作品为可转位螺旋玉米铣刀的三维参数化建模成果，建模过程依托主流三维CAD软件完成，整体遵循机夹可转位刀具的设计规范，完整还原了玉米铣刀的核心结构特征。建模初期首先完成刀体主体的螺旋基体构建，通过螺旋线扫描、布尔运算生成带有连续螺旋排屑槽的刀体基体，精准控制螺旋槽的导程、槽深与截面轮廓，保证排屑空间的流畅性，同时匹配刀片安装座的定位基准。刀体上的刀片安装位采用阵列特征完成排布，沿螺旋槽走向等距分布可转位刀片的定位槽、夹紧螺钉孔结构，每个安装位都严格控制定位面的角度与公差，保证刀片安装后切削刃的径向跳动、轴向跳动符合铣削加工的精度要求，刀片采用硬质合金可转位刀片的标准结构建模，还原了刀片的切削刃角度、断屑槽形貌，以及刀片与定位槽的贴合面结构，夹紧元件采用标准内六角螺钉的简化建模，还原螺钉与刀体螺纹孔、刀片压紧面的配合关系，确保装配关系完全符合实际刀具的装夹逻辑。渲染阶段采用金属材质表现刀体与刀片的质感，刀体部分赋予合金钢调质后的哑光金属材质，添加细微的表面纹理表现加工后的表面质感，刀片部分赋予硬质合金的亮灰色硬质金属材质，适当提高反光度凸显刀片的高硬度特性，背景采用渐变灰调的工业风渲染背景，添加柔和的环境光与定向补光，清晰展现螺旋槽的走向、刀片的排布规律以及刀体尾部的装夹柄部结构，柄部采用标准数控刀柄的侧固式结构建模，还原装夹定位面、传动槽的结构细节，保证刀具与机床主轴装夹部分的结构准确性。设计过程中重点考量了玉米铣刀的切削受力分布，通过螺旋排布的刀片实现切削力的均匀分散，大螺旋角的槽型设计保证切屑能够沿螺旋槽顺畅排出，避免铣削过程中出现堵屑问题，可转位刀片的结构设计支持刀片磨损后快速转位更换，无需重新对刀，大幅提升铣削加工尤其是大余量铣削的加工效率，整体建模严格遵循刀具设计的行业标准，所有结构尺寸匹配通用可转位玉米铣刀的参数规范，可用于刀具结构展示、数控加工教学、切削仿真分析等场景。
