龙门式数控等离子切割设备三维设计

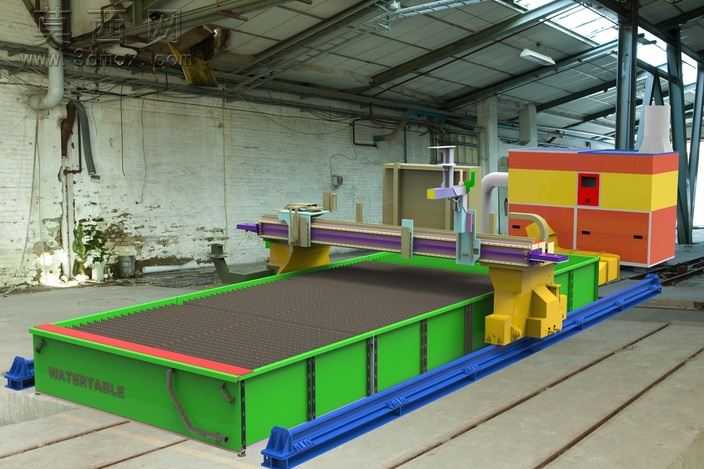

本作品为龙门式数控等离子切割设备的三维建模设计，整体采用龙门跨距式布局结构，建模过程中严格遵循工业等离子切割机的实际生产尺寸比例，对设备各组成模块进行了精细化的结构还原。建模阶段首先搭建设备的主体承载框架，底部为长条形绿色焊接床身结构，床身表面设置格栅式承托平台，用于放置待切割的金属板材，床身两侧铺设蓝色重型直线导轨副，作为龙门横梁的纵向移动承载轨道，保证龙门架长距离移动的直线度与承载稳定性。龙门横梁部分采用紫色型材焊接结构，横梁上配套安装横向移动滑座，滑座搭载黄色等离子割炬升降调节机构，可实现割炬的上下高度微调、横向进给移动，配合龙门架的纵向移动，完成平面内任意轨迹的切割作业。设备尾部配套集成红黄配色的除尘与电控集成柜体，柜体内部预留等离子电源、除尘风道、电气控制元件的安装空间，侧面设置通风散热口与设备检修门，还原实际设备的功能分区设计。材质渲染阶段针对不同部件匹配对应工业材质：床身与龙门结构采用磨砂工业漆材质，还原焊接钢结构的哑光漆面质感，导轨部分采用高铬钢材的金属亮面材质，表现导轨工作面的精加工金属质感，割炬部分采用耐高温合金材质与绝缘塑料材质搭配，还原割炬的实际部件材质差异，电控柜体采用高光烤漆材质，区分不同功能柜体的外观质感。设计过程中重点还原了设备的运动结构逻辑，清晰呈现纵向导轨传动、横梁横向传动、割炬升降机构的装配关系，各部件之间预留合理的运动间隙，可直观展示设备的三轴运动原理，同时对床身的格栅排渣结构、侧边的拖链走线结构、端部的驱动电机安装位都做了细节建模，完整复现工业数控等离子切割机的真实结构特征，可用于设备结构展示、教学演示、布局方案参考等场景。
