龙门式板材数控钻加工设备三维设计

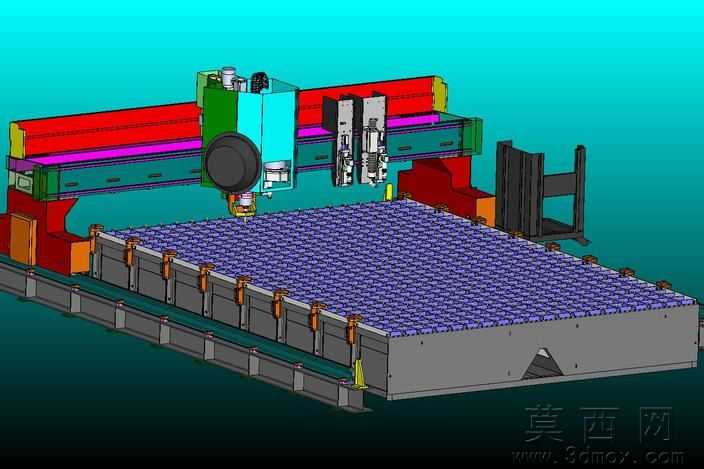

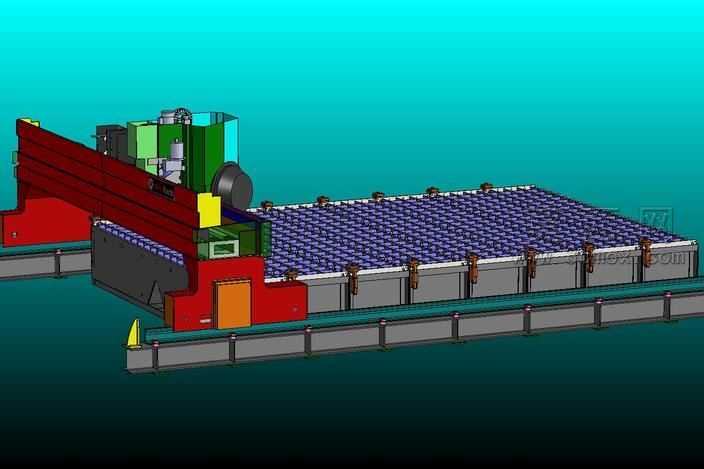

本模型为龙门式板材数控钻加工设备，采用三维建模软件完成全参数化结构设计，整体建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的装配关系与运行逻辑。建模阶段首先搭建整体框架基准，确定龙门跨距、工作台面尺寸、主轴行程等核心参数，以基准面为依托依次构建床身、龙门横梁、纵向滑座、钻削主轴单元、工作台装夹机构、侧边料架等核心部件，各部件间的装配约束完全匹配实际设备的运动逻辑，可直观演示X/Y/Z三轴的进给运动轨迹。材质渲染阶段针对不同部件的实际材质进行区分设置：床身、横梁等大型焊接结构件采用哑光铸铁材质，还原铸造件表面的磨砂质感与深灰金属色调；导轨、丝杠等传动部件采用抛光钢材材质，呈现金属加工面的高光质感与精密加工特征；主轴电机外壳、防护外罩等钣金件采用对应配色的烤漆材质，分别设置红、青、绿等区分色的漆面效果，既还原设备实际外观的色彩区分，也通过色彩差异清晰划分不同功能模块；工作台面的支撑格栅采用硬质工程塑料与钢材结合的材质表现，还原其耐磨支撑的属性；气动管路、线缆等辅助部件采用对应橡胶、塑料材质，还原管线的柔韧质感。结构设计上采用固定龙门移动工作台的经典布局，床身作为整体承载基础设置有加强筋结构保证刚性，龙门横梁上搭载双滑座结构，可实现单主轴或多主轴的钻削加工配置，工作台面密布万向支撑滚珠与气动装夹夹钳，可适配大尺寸金属板材的上料、定位与装夹需求，侧边设置的立式料架可完成待加工板材的暂存与上料辅助，钻削主轴单元带有自动进给与冷却接口预留，可适配不同直径钻头的钻孔加工需求。设计过程中充分考虑设备的实际加工场景，对各运动部件的行程限位、干涉区域进行了校验，确保各轴运动过程中无结构碰撞，各部件的连接位置预留了螺栓安装、定位销孔等工艺结构，完全符合实际设备的加工装配工艺要求，整体模型结构完整、细节丰富，可用于设备结构展示、加工方案演示、技术方案沟通等场景。
