Fusion360设计规则正十二面体几何结构

　　这类规则正多面体结构，在机械领域的应用场景覆盖多个细分方向，最常见的是作为多面体滚动元件的结构验证原型，也可用于多面定位工装的基体设计、光学标定靶的支撑结构，甚至是特种无轴传动机构的核心滚动体。不同于常规圆柱、球体类回转零件，正多面体的平面接触特性让它在需要间歇停顿、多面定位的工况下有独特优势，比如多工位转台的分度定位块，采用正多面体结构可以依靠平面贴合实现更高的定位刚性，不会像球体那样出现接触应力集中导致的压痕变形。

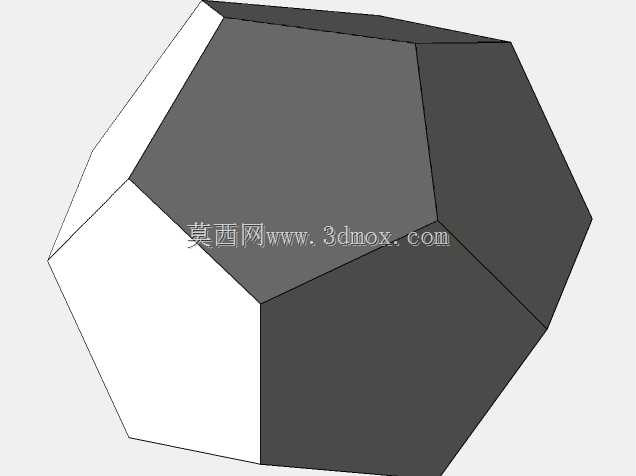

　　从功能特性来看，这款正十二面体结构所有相邻面的二面角完全一致，每个面都是全等的正五边形，任意顶点到几何中心的距离完全相等，这种极致的对称特性让它在作为滚动元件使用时，每个面的接触受力状态完全均匀，不会出现常规偏心零件滚动时的动平衡问题。如果将其应用在多面吸附工装中，每个平面都可以作为独立的安装基准面，无需额外调整角度就能实现等角度的工位切换，相比圆柱面的线接触定位，平面接触的摩擦系数更稳定，在低速重载的分度场景下能有效减少滑移量。

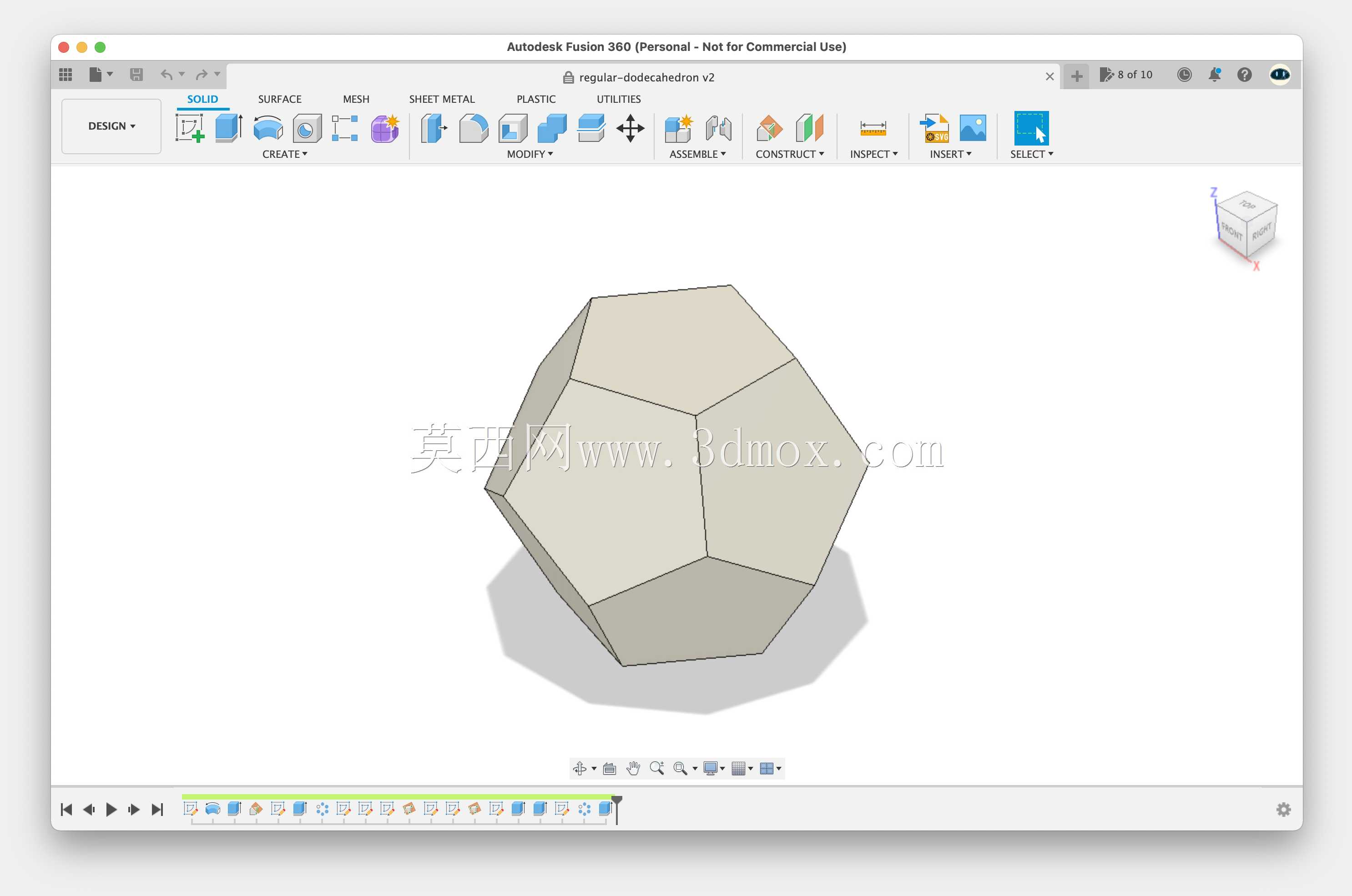

　　设计过程中首先要确定的是外接球直径参数，这个参数直接决定了零件的安装边界——如果作为滚动轴承的替代滚动体，外接球直径需要和原有钢球的直径保持一致，才能适配现有轴承的内外滚道尺寸，不需要修改配套的保持架结构。建模时先从单个正五边形草图出发，通过二面角的角度约束生成相邻的五个面，再通过圆周阵列完成整体结构的构建，过程中需要反复校验每个顶点的空间坐标，确保所有面的平面度误差控制在建模公差范围内，避免出现面与面之间的缝隙或者重叠。需要注意的是，正多面体的棱边需要做统一的倒角处理，如果是作为金属材质的工装零件，棱边倒角半径取0.2-0.5mm即可，既可以消除加工后的锐边毛刺，也能避免滚动过程中棱边磕碰产生的凹坑影响定位精度；如果是作为3D打印的教学演示模型，倒角半径可以适当放大到1mm，提升打印成品的结构强度，避免棱边位置因为层厚问题出现断裂。

　　从安装边界来看，这类正多面体零件的最大外轮廓尺寸就是其外接球直径，在配套结构设计时，容纳腔体的内径需要比外接球直径大0.1-0.3mm的间隙，保证多面体能够在腔体内自由滚动，同时间隙不能过大，否则会导致定位时的偏移量超差。如果是用于多面检测的标定块，每个平面的表面粗糙度需要达到Ra1.6以下，保证光学检测时的反光特性一致，不会因为表面粗糙度差异导致检测数据出现偏差。在实际的设备应用中，这类结构还常被用作无偏载的配重块，因为其质心和几何中心完全重合，不管以哪个面作为安装面，配重的重心位置都不会发生偏移，相比异形配重块需要反复做动平衡校准，正多面体配重的校准效率能提升60%以上。

　　另外在一些特种阀门的流道结构中，也会采用正多面体作为阀芯的基础结构，每个平面对应一个流道的导通位置，相比球形阀芯的圆弧面密封，平面密封的比压更容易控制，在低压工况下的密封可靠性更高，而且加工平面的工艺难度比加工高精度球面更低，能有效降低零件的加工成本。建模时还需要考虑不同应用场景下的减重需求，如果是作为航空航天设备里的定位结构，可以在每个正五边形面的中心做等距的减重凹槽，凹槽深度控制在壁厚的1/3以内，既可以减轻零件重量，又不会破坏整体的结构刚性，同时凹槽的存在还能作为安装定位的标记点，方便装配时快速识别工位角度。
