JST-PH间距2mm贴片直角连接器结构

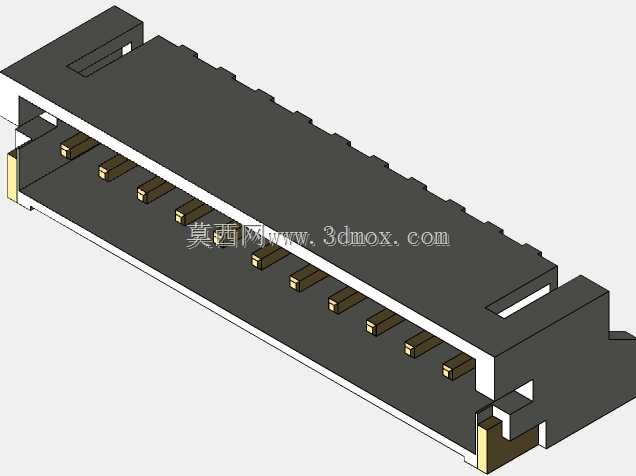

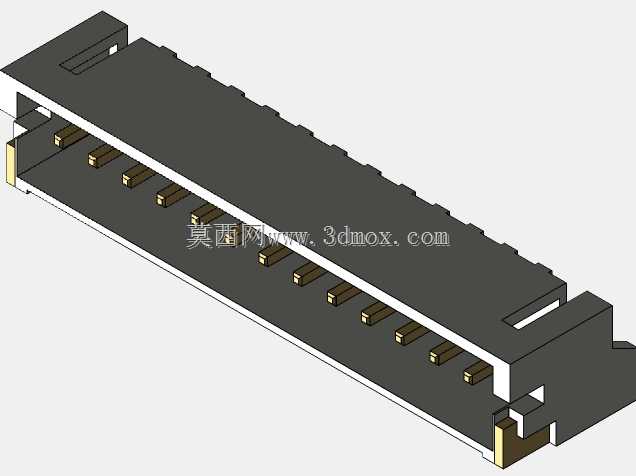

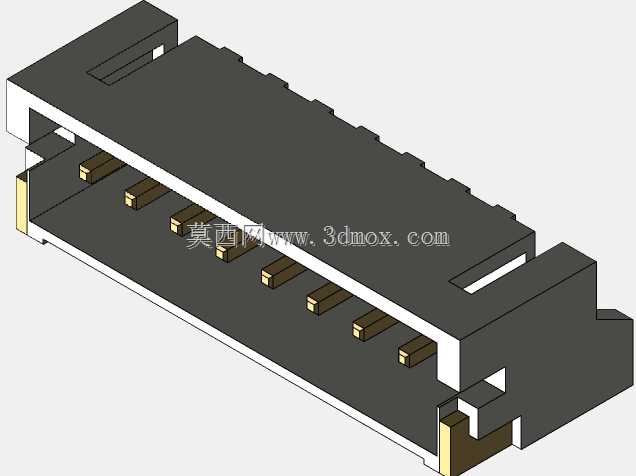

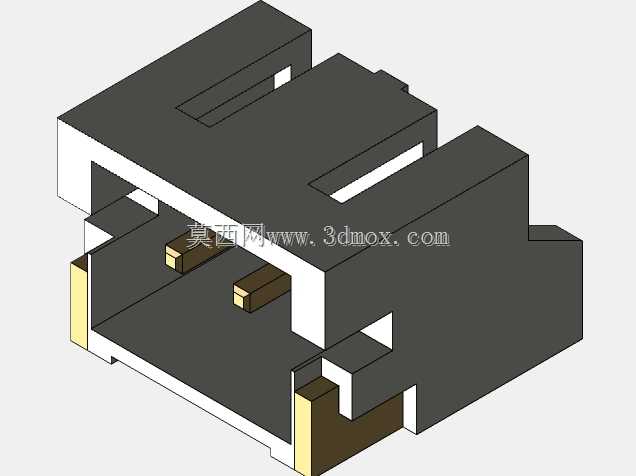

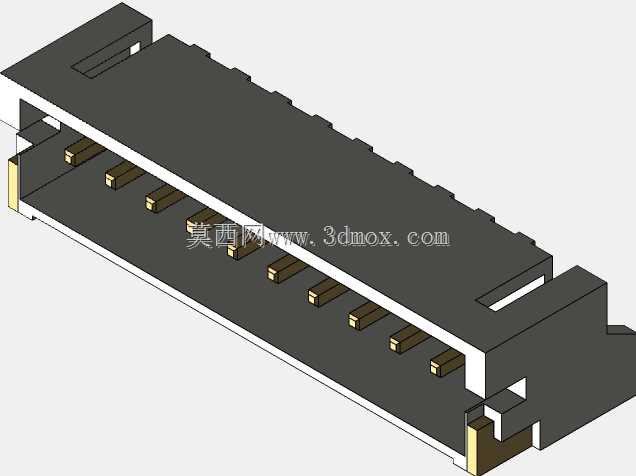

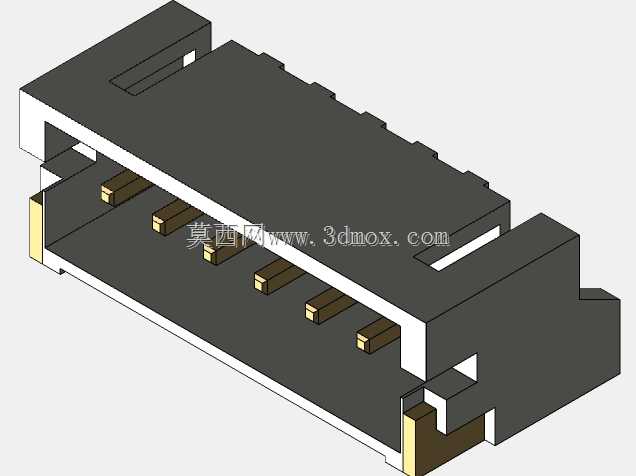

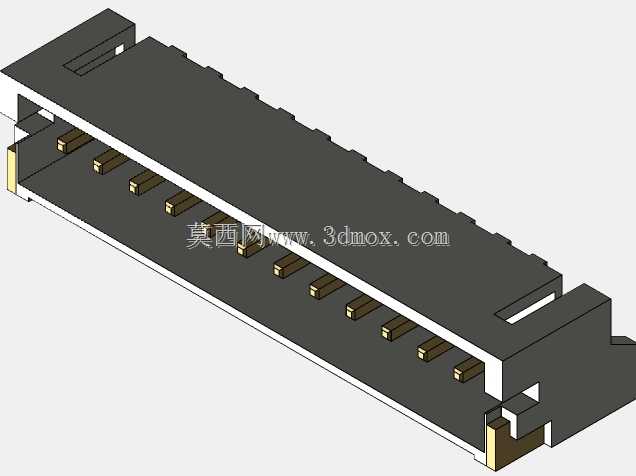

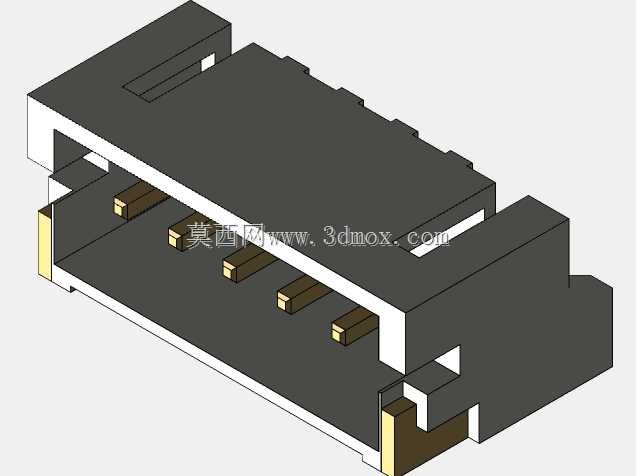

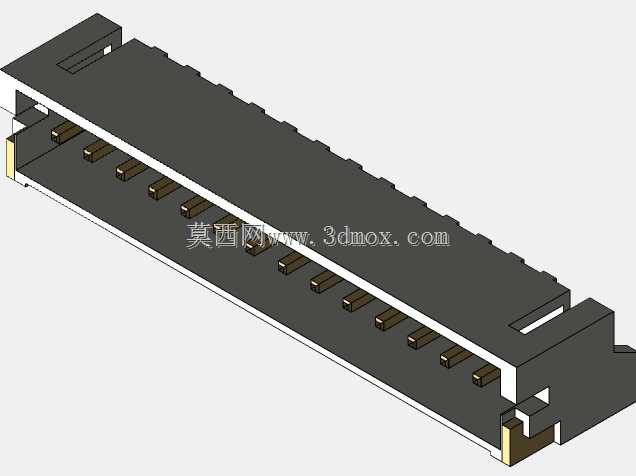

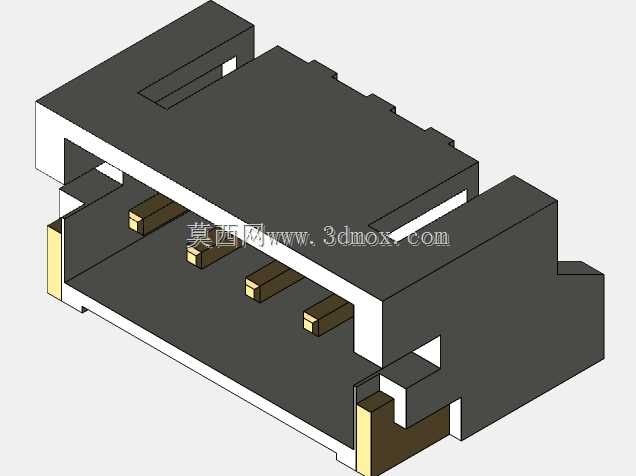

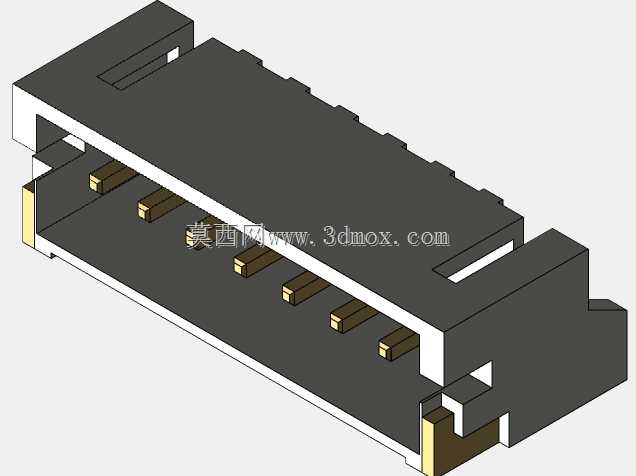

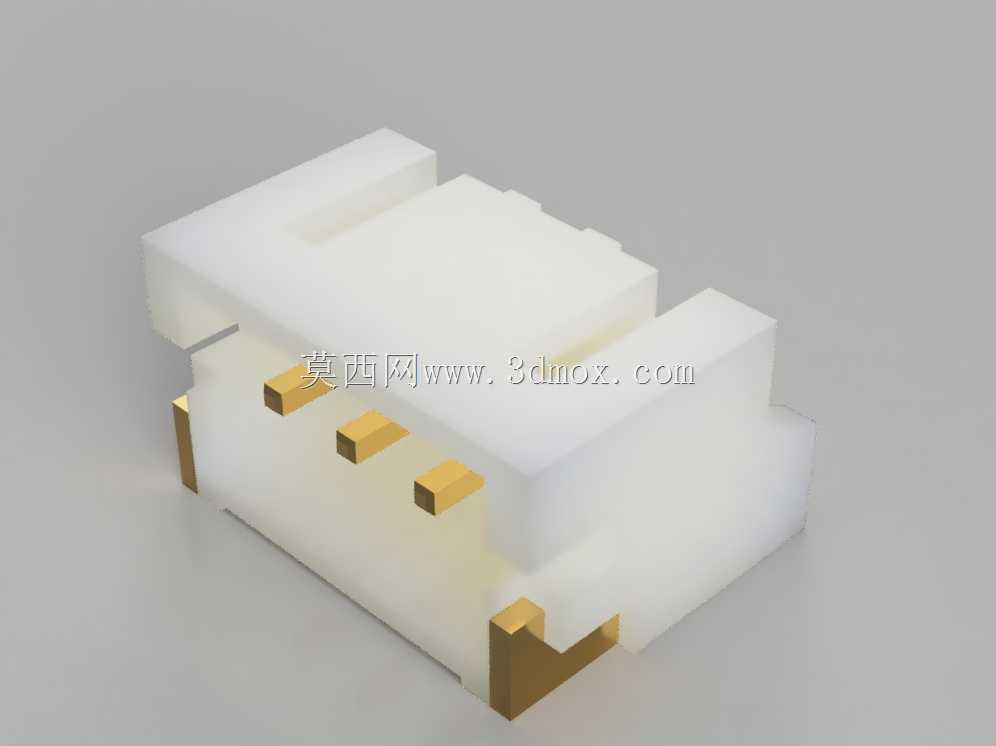

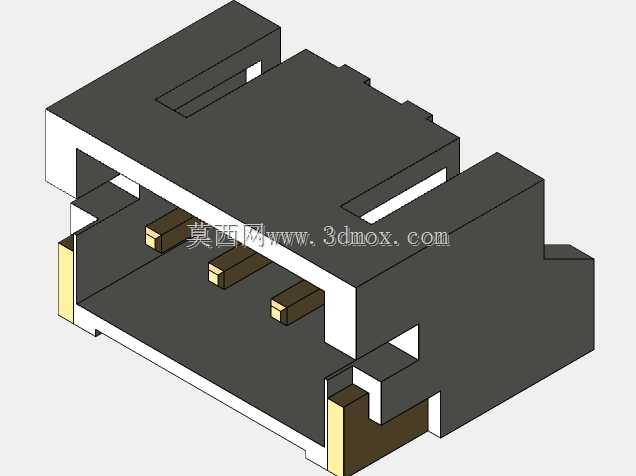

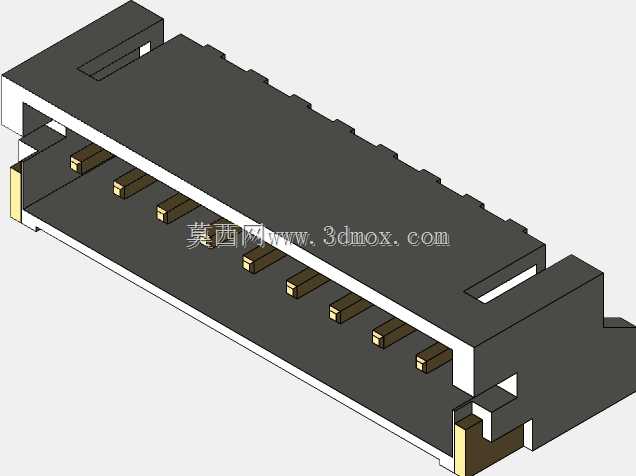

　　在消费类电子、小型工控板卡、便携检测设备的板级互连场景里，板对线连接器的选型往往直接决定整机组装的良率与长期使用可靠性，JST-PH系列2mm间距贴片直角连接器，正是针对板侧水平出线需求开发的互连部件，很多刚接触板级结构设计的工程师容易忽略这类连接器的安装边界细节，导致后期SMT贴片过炉出现偏移、外壳融边，或是组装时线束与周边结构件产生干涉。从实际应用场景来看，这类直角SMD连接器多用于设备内部PCB板侧需要平行于板面引出线束的位置，比如小型传感器模块的信号输出端、手持检测设备的内置电池连接座、智能家居控制板的外设接线端口，相比直插立式连接器，直角出线的结构能够压缩整机内部的垂直空间占用，避免线束弯折半径不足导致的线芯断裂问题，同时SMD贴片的封装形式可以适配全板SMT工艺流程，减少后续波峰焊或手工补焊的工序，提升批量生产的组装效率。从产品功能特性来看，该连接器采用2mm标准接触间距，适配对应规格的PH系列压接端子，塑壳采用耐高温的工程塑料材质，能够承受SMT回流焊的峰值温度而不发生形变，接触端子采用铜合金基材镀金处理，保证接触电阻的稳定性，同时具备足够的插拔寿命，直角结构的焊脚分为固定焊脚与信号焊脚，两端的固定焊脚尺寸更大，焊接后能够提供更强的机械固定力，避免多次插拔后连接器从PCB板面脱落，塑壳上的防呆结构能够防止线束插头反插，避免接反导致的电路短路问题。

　　在设计思路层面，建模时首先需要严格匹配官方手册给出的2mm接触间距基准，所有端子的中心距公差控制在±0.05mm以内，保证与公端插头的配合精度；塑壳的导向槽结构需要做适当的拔模斜度，既符合实际注塑生产的工艺要求，也能引导公端插头顺利插入，减少插拔时的卡滞感；贴片焊盘的对应位置需要精准匹配端子的焊脚尺寸，焊脚的伸出长度需要兼顾焊接润湿面积与贴片时的定位便利性，避免焊脚过长导致锡膏印刷时连锡，或是过短导致焊接强度不足；塑壳底部与PCB板面的间隙需要控制在合理范围，既保证过炉时热风能够顺利流通，也避免间隙过大导致助焊剂残留堆积在连接器底部。

　　关于外形尺寸与安装边界，首先要明确连接器的总宽度与针数直接相关，建模时需要对应实际针位的尺寸参数，连接器的本体高度需要控制在不超过周边 tallest 元器件的高度范围内，避免影响整机组装时的壳体装配；直角出线方向的塑壳边缘到PCB板边的距离需要预留至少1.5mm的安全间隙，避免板边分板时的应力传导到连接器焊脚导致虚焊；焊盘的设计需要按照SMD工艺要求，信号焊盘宽度与端子焊脚宽度匹配，两端固定焊盘可以适当加大尺寸提升焊接强度，同时需要在焊盘之间添加阻焊桥，防止回流焊时出现连锡问题；连接器下方的PCB区域尽量不要布置过孔或走线，避免焊接时锡膏渗漏到PCB背面导致线路短路，出线方向需要预留足够的线束弯折空间，保证线束插入后弯折半径不小于线径的3倍，避免长期使用后线芯断裂。

　　很多工程师在选型时容易忽略连接器的塑壳高度与周边元器件的干涉问题，比如在连接器旁边布置较高的电解电容时，没有预留足够的插拔操作空间，导致后期组装时无法顺利插接线束，或是直角出线方向与壳体的筋位冲突，导致线束被挤压变形，这些细节都需要在结构设计阶段通过三维建模进行干涉检查，提前规避组装风险。另外，这类贴片连接器的定位柱设计也需要重点关注，部分型号的塑壳底部带有定位柱，对应PCB上需要开设匹配的定位孔，定位孔的尺寸需要比定位柱大0.1mm左右，既方便贴片时的视觉定位，也能吸收高温下塑壳的膨胀变形量，避免过炉时连接器被定位柱顶起导致虚焊。接触端子的弹性结构设计也直接影响连接可靠性，端子的接触臂需要具备合适的弹性形变范围，既保证公端端子插入后有足够的接触压力，也避免插拔力过大导致组装困难，建模时需要还原端子的折弯角度与弹性臂长度，保证接触位置的正压力符合行业通用标准，避免长期使用后接触臂松弛导致接触不良。
