M5Stack核心控制模块三维结构设计

　　这款M5Stack核心控制模块的三维结构设计，围绕嵌入式开发场景的实际使用需求展开，在结构层面充分考虑了桌面调试、设备集成、快速原型验证等多场景的适配性。从实际应用场景来看，这类核心模块常被用于物联网终端原型开发、小型智能设备控制核心、教学实验平台搭建、工业现场小型数据采集节点等场景，结构设计需要兼顾裸机使用时的操作便利性，以及嵌入到整机设备时的安装兼容性。

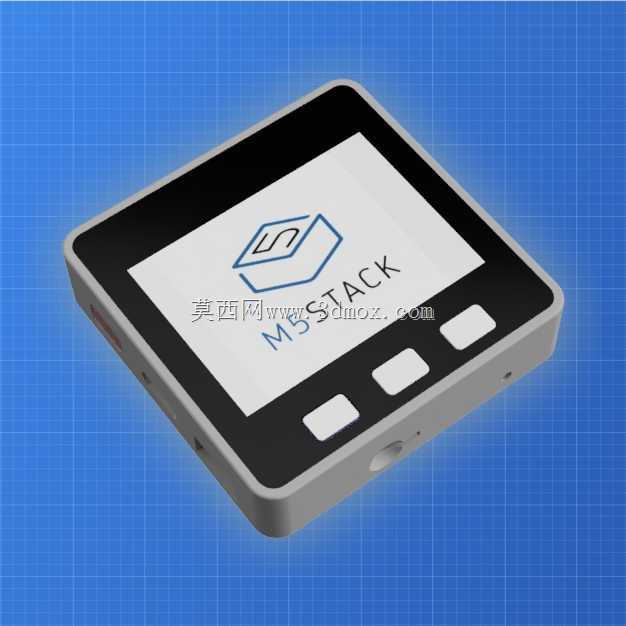

　　产品功能特性层面，模块正面集成了显示区域与实体按键区域，结构设计时为显示面板预留了足够的装配沉台，保证屏幕安装后与前面板齐平，避免突出的屏幕边缘在使用过程中被磕碰损坏；三个实体按键的键帽高度做了统一限位，按压行程预留了1.2mm的活动空间，既保证按键反馈清晰，又不会因为键帽突出过高造成误触。模块侧边预留了接口安装位，结构上做了接口避让槽，保证常用的Type-C接口、扩展引脚排座能够顺利装配，不会出现结构干涉。

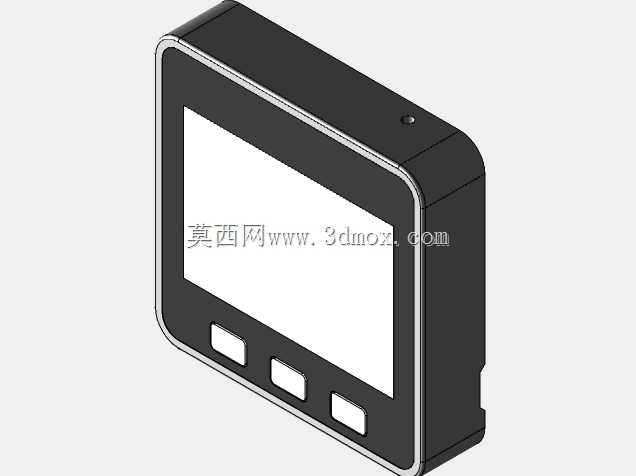

　　设计思路上，整体采用方正的圆角矩形壳体轮廓，四个边角做了R3的圆角处理，既避免直角边缘的锐边划伤使用者，也能在模块跌落时分散边角的冲击力，降低壳体开裂的风险。壳体采用上下扣合的装配方式，在三维建模阶段就对卡扣的配合量做了0.15mm的间隙预留，保证上下壳装配后缝隙均匀，不会出现翘边问题；同时在壳体内部预留了主板定位柱的位置，定位柱高度与主板安装孔位精准匹配，主板装配后不会出现上下窜动的情况，避免主板上的元器件与壳体内壁发生摩擦损坏。

　　外形尺寸与安装边界方面，模块整体外轮廓控制在50mm×50mm的方形尺寸范围内，整体厚度控制在15mm以内，这个尺寸规格能够适配市面上多数标准的面板安装开孔，也能直接嵌入到小型桌面设备的面板预留位中。安装边界上，壳体背部预留了两个M2螺丝的安装孔位，孔位间距为40mm，既可以通过螺丝直接固定在安装基座上，也可以搭配背胶进行粘贴固定，满足不同安装场景的固定需求。在接口区域的结构设计上，所有外接接口的开口位置都与主板上的接口位置做了同轴度校验，开口尺寸比接口实际外形大0.2mm，既保证接口能够顺利露出，也不会因为开口过大影响壳体的整体美观度。

　　从结构细节来看，按键区域的每个按键对应位置都做了独立的导向筋，导向筋与键帽侧边的间隙控制在0.1mm，保证按键按压时不会出现卡滞问题；显示区域的沉台深度为1.5mm，刚好适配厚度为1.2mm的显示面板，面板装配后可以通过双面胶或者点胶的方式固定在沉台内，不会出现凹陷或者突出的问题。壳体的壁厚做了均匀化处理，整体壁厚保持1.8mm，既保证壳体有足够的结构强度，在日常握持、轻度磕碰时不会发生变形，也不会因为壁厚过大造成材料浪费，同时避免壁厚不均导致的注塑缩痕问题。在壳体的底部预留了散热格栅的位置，格栅的缝隙宽度为1mm，既能够保证模块长时间工作时内部热量顺利散出，也不会因为缝隙过大让外界的灰尘、细小杂物轻易进入壳体内部，影响内部电路的稳定运行。

　　针对嵌入式开发过程中经常需要堆叠扩展模块的使用需求，结构设计时在模块的上下拼接面做了定位凸台与凹槽的配合结构，当多个同系列模块堆叠使用时，凸台与凹槽能够快速对齐，保证堆叠后各个模块的引脚能够准确对接，不会出现偏移导致的引脚接触不良问题。同时拼接面的平整度做了严格控制，整个平面的平面度公差控制在0.1mm以内，保证堆叠后模块之间贴合紧密，不会出现缝隙过大导致的连接松动。
