全向轮移动机器人仿真验证平台

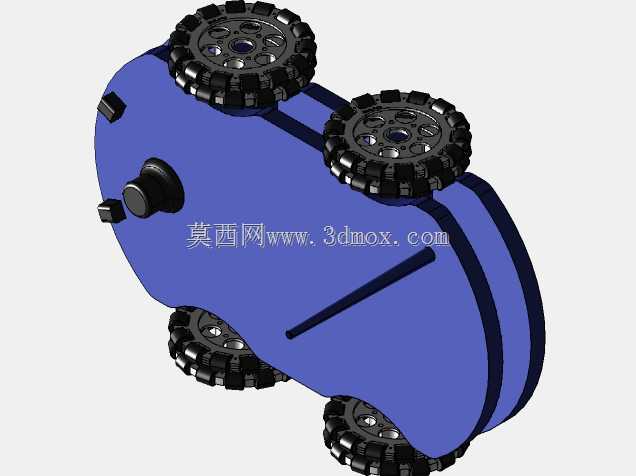

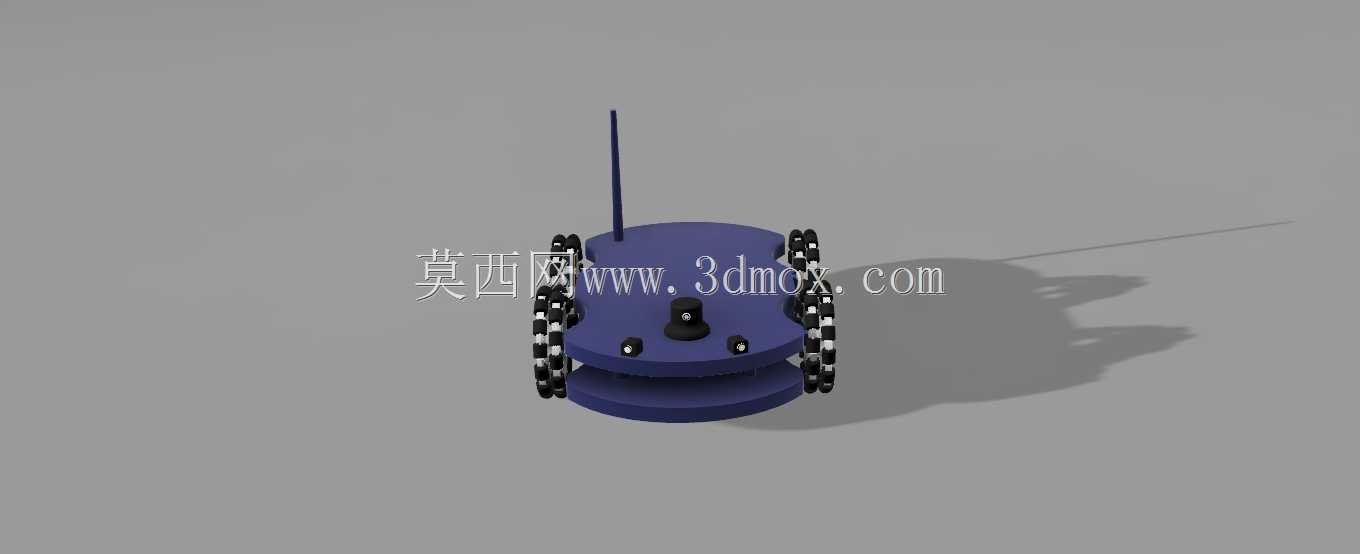

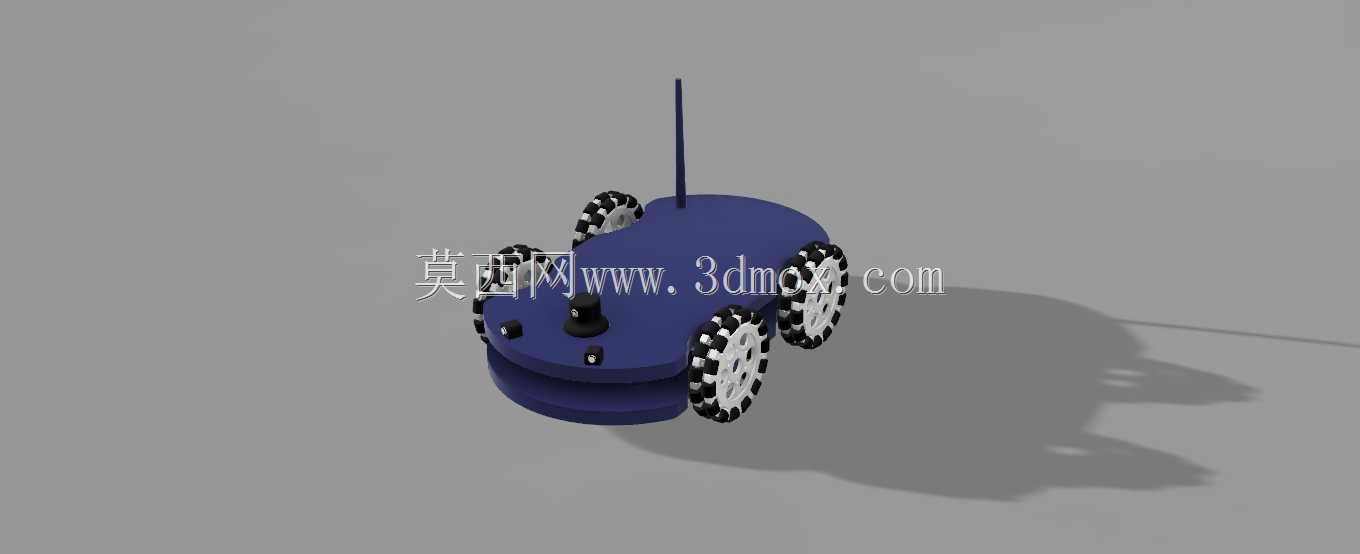

　　这套全向轮移动底盘的三维结构，最初是为机器人仿真环境下的自动驾驶算法验证搭建的硬件载体，区别于常规差速驱动的移动平台，四个全向轮的布局让底盘可以在不改变自身朝向的前提下，完成任意方向的平移、原地旋转等复杂运动，这一特性让它在狭窄仓储空间的调度仿真、室内服务机器人的路径规划验证场景里，能覆盖更多常规底盘无法实现的运动工况。从结构设计逻辑来看，整个底盘采用上下两层叠放的板件作为承载主体，上层板预留了传感器安装的基准面，中间位置的凸起安装位可以直接固定单目相机，靠前的位置预留了激光雷达的安装孔位，所有传感器的安装基准都和底盘的中心轴线重合，在导出URDF文件的时候，可以直接以底盘几何中心为坐标原点建立连杆坐标系，不需要额外做坐标偏移校准，

　　能大幅减少仿真环境里的模型导入调试工作量。四个全向轮分别布置在底盘的四个角点位置，每个轮子的安装座都预留了电机的固定槽位，轮系的安装高度经过校准，保证四个轮子的接地面处于同一水平面，避免仿真环境里出现轮子悬空、接触力计算异常的问题。底盘顶部伸出的天线结构，是为了模拟无线通信模块的安装位置，在多机调度仿真场景里，可以直接在这个位置绑定通信信号的发射源模型，还原真实场景下的通信遮挡、信号衰减等工况。从安装边界来看，整个底盘的轮廓做了圆角处理，没有突出的尖锐结构，在做碰撞检测仿真的时候，可以有效减少不必要的碰撞误触发，两层板之间的预留空间足够放置控制板、电池等元器件的模型，不需要额外调整板件间距。轮系的选型采用了带接触辊子的全向轮结构，

　　每个轮子外圈的小辊子转动方向和轮子主转动方向呈90度夹角，这种结构可以保证轮子在任意方向都能产生滚动接触，不会出现滑动摩擦导致的运动解算误差，在仿真环境里设置接触参数的时候，只需要给辊子和主轮分别设置对应的转动副约束，就能还原真实全向轮的运动特性。在功能适配层面，整个底盘的结构件都做了轻量化的开孔处理，在不降低结构刚度的前提下减少整体质量，让运动仿真里的加速度、惯量参数更贴近真实小型移动机器人的实际表现。传感器的安装位置经过视线遮挡校验，相机和激光雷达的探测范围内没有底盘自身结构的遮挡，不会在仿真里出现点云缺失、视野被挡的问题，不需要额外调整传感器的安装高度。这套结构的设计没有采用复杂的异形曲面，所有板件都是规则的平板切割结构，

　　轮系安装座的定位孔都做了统一的基准标注，不管是后续做实物加工验证，还是在仿真环境里调整轮距、轴距参数，都可以通过直接修改草图尺寸快速完成调整，不需要重构整体装配关系。在运动控制仿真的适配中，四个轮子的转动副都预留了驱动接口，可以直接绑定差速控制、全向运动解算的控制算法，每个轮子的转速输出都可以单独映射到控制信号，不需要额外添加运动转换约束。底盘的质心位置经过配平，落在四个轮子围成的矩形区域中心，在做加减速、转向运动仿真的时候，不会出现侧翻、载荷分布不均的仿真异常。对于需要搭建移动机器人仿真平台的结构工程师来说，这套结构可以直接作为基础底盘使用，只需要根据具体的仿真场景需求，在上层板添加对应的机械臂、货架、操作机构等负载模型，不需要重新设计底盘的轮系和承载结构，能大幅缩短仿真环境的搭建周期。在实际的工程应用中，这类全向轮底盘常被用在仓储物流的分拣机器人、室内巡检机器人、教学演示机器人的开发流程中，通过仿真环境里的算法验证，可以提前发现运动控制、路径规划里的问题，减少实物调试的周期和成本。
