适配创想三维Ender4的主板防护外壳结构

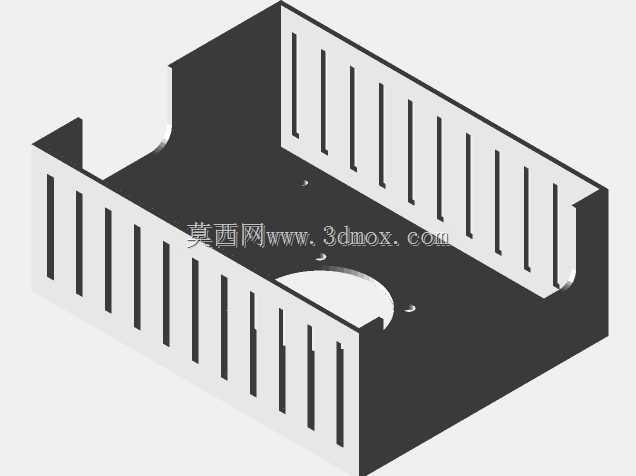

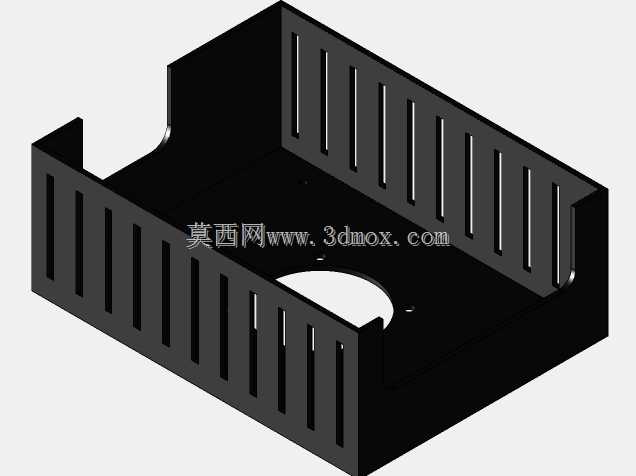

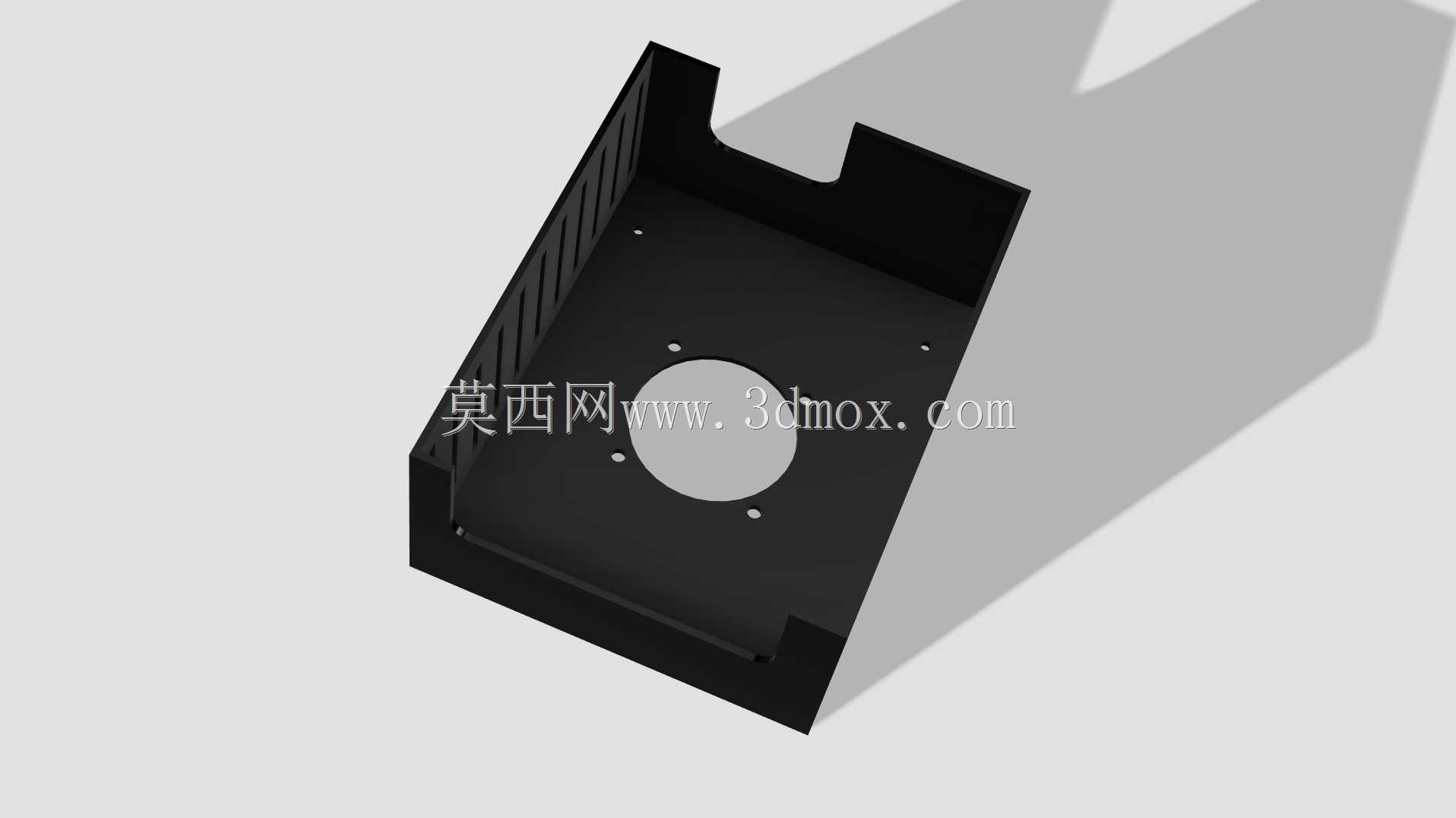

　　这款壳体是针对桌面级FDM3D打印机主控板做的专属防护结构，日常在桌面级增材制造场景里，主控板长期暴露在外很容易落灰、被打印过程中飘出的熔融耗材碎屑附着，甚至在设备挪动、维护时被工具剐蹭到板上的贴片元件、接线端子，不少用户遇到过耗材碎屑掉在引脚间造成短路、散热口被堵导致主控过热丢步的问题，这个外壳就是针对这些实际使用痛点做的结构设计。从安装边界来看，壳体整体采用槽型包覆结构，底部预留的圆形开孔完全匹配标准80mm轴流风扇的安装孔位，四个螺丝孔位的同轴度公差控制在0.1mm以内，不需要额外做扩孔修正就能直接把风扇固定在壳体上，风扇出风面正对着主控板的核心驱动芯片、步进电机驱动模块的散热片位置，

　　气流可以顺着壳体内部的导流槽均匀覆盖整个板卡表面，不会出现局部散热死角。壳体侧边做了等距分布的通风栅格，栅格的开槽宽度控制在3mm，既可以保证进出风的通流面积足够，又能阻挡直径超过3mm的杂物掉落到板卡上，同时栅格的走向顺着气流方向设计，不会额外增加风阻。壳体顶部的两个缺口是专门预留的接线避让位，分别对应主控板的电源输入接口、热端/热床接线端子、步进电机接线排的位置，装完外壳之后所有接线都可以直接从缺口处引出，不会出现线材被壳体压到、弯折半径过小导致线芯断裂的问题，缺口边缘做了1mm的圆角倒边，不会割破线材的绝缘层。壳体的安装固定孔位完全匹配Ender4打印机原装机架的安装螺柱位置，不需要对原有设备做任何打孔、切割改装，

　　直接对准螺柱拧上M3螺丝就能完成固定，壳体和板卡之间预留了5mm的安全间隙，即使板卡上插了 taller的驱动模块、外接了扩展模块，也不会和壳体内壁发生干涉。从实际使用的角度来说，这个外壳除了基础的防护、散热作用之外，还能规整主控区域的走线，所有线材都可以顺着壳体侧边的栅格间隙梳理固定，不会像之前裸露状态下线材耷拉到运动的同步带、光杆上造成打印故障。壳体的侧壁厚度做了2mm的均匀壁厚设计，不管是采用PLA还是ABS材料做FDM打印，都能保证足够的结构强度，不会因为设备运行时的轻微震动出现开裂、变形的问题，同时均匀壁厚也能减少打印过程中的翘曲变形概率，不需要额外做太多支撑结构就能顺利打印成型。在做结构设计的时候，

　　特意把壳体的安装基准面做了0.2mm的平面度公差控制，安装之后壳体和机架安装面完全贴合，不会出现歪斜导致风扇和板卡对位不准的问题，风扇安装位周围做了一圈1mm高的凸台，风扇装上去之后凸台可以贴紧风扇的边框，减少风扇运行时的震动传递，降低整机的运行噪音。另外壳体的边角都做了R2的圆角处理，日常维护设备的时候不会被尖锐的边角划伤，整体结构没有多余的装饰性特征，所有的结构特征都是围绕实际安装、散热、防护的需求设计，没有冗余的结构，打印的时候耗材利用率更高，装在设备上也不会额外占用太多的安装空间，不会和打印机的Z轴运动组件、料架结构发生运动干涉。
