带法兰底座双耳式支撑连接结构件

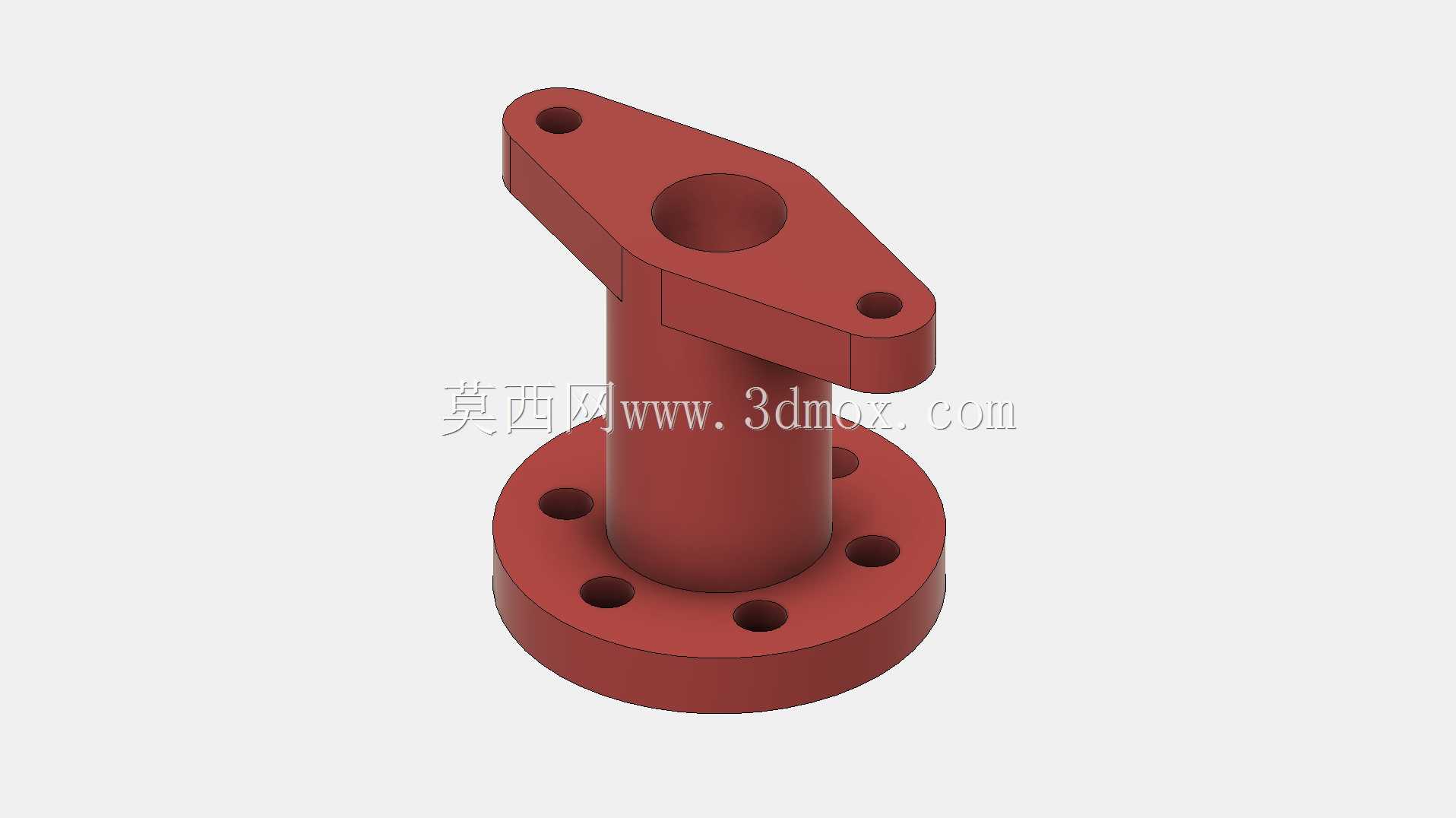

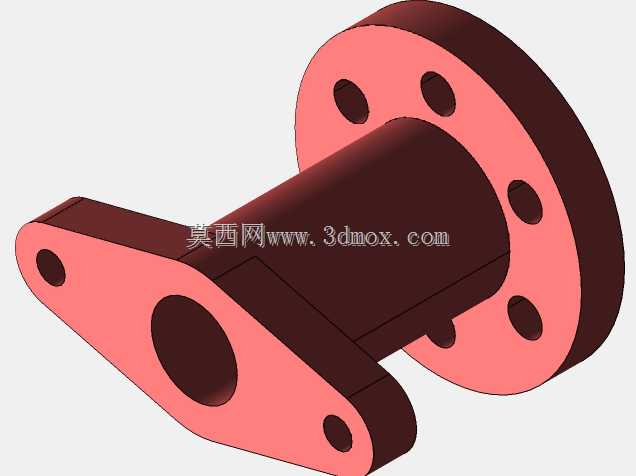

　　该支撑连接结构件在轻工输送线、小型自动化装配工位、非标检测设备的机架搭建场景中应用广泛，主要承担轴类零件、摆动连杆组件的回转支撑与定位功能，可作为小型执行元件的安装载体，替代传统焊接式支座实现模块化装配，减少现场焊接的变形校正工作量。从结构功能来看，底部圆形法兰盘为整个零件的安装基准面，盘面上均匀分布的六个通孔适配M6规格内六角圆柱头螺钉，可直接固定在铝型材机架的端面连接板或者钢制安装平台上，法兰盘与中间立式支撑柱采用圆弧过渡结构，避免直角连接处的应力集中，在承受侧向偏载时能有效分散应力，降低连接部位断裂风险。上部的双耳式悬臂结构是核心功能区，中间的大直径通孔为回转副安装孔，孔径适配常规小型铜套或者深沟球轴承的外圈安装尺寸，

　　可穿装铰接轴实现摆臂类零件的回转动作，悬臂两端对称分布的两个小直径螺纹底孔，用于安装限位挡板或者位置检测传感器的安装支架，悬臂与立式支撑柱的连接部位做了加厚处理，抵消悬臂受载时产生的弯曲力矩，避免长期往复载荷下出现连接部位开裂的问题。设计过程中优先考虑了装配工艺性，整个零件无倒扣结构，采用常规三轴数控加工或者一体注塑、铸造成型均可实现批量生产，所有孔位的轴线均与安装基准面保持垂直或者平行的位置关系，无需多轴联动加工即可保证形位公差要求，法兰盘的底面设计了0.2毫米深度的浅凹面，仅保留外圈环形区域作为安装贴合面，减少大面积平面加工的工作量，同时能避免安装面平面度误差导致的装配倾斜问题。从安装边界来看，

　　法兰盘的外径尺寸适配常用的40系列、50系列铝型材的端面安装尺寸，安装后整个零件的总高度控制在常规小型设备的侧装空间范围内，不会与周边的输送辊筒、气动管路产生干涉，上部悬臂的伸出长度经过载荷校核，在承受100N以内的端部垂直载荷时，悬臂末端的变形量控制在0.05毫米以内，满足普通工位的定位精度要求。零件的所有棱边均做了C0.5的倒角处理，既去除加工毛刺避免装配时划伤操作人员，也能在装配铰接轴时起到导向作用，中间支撑柱的外圆柱面为非配合面，保留加工后的自然表面粗糙度即可，无需额外做磨削处理，控制加工成本。实际应用中，该结构件可根据使用场景更换不同的材质，常规工况下采用6061铝合金阳极氧化处理即可满足轻量化与防锈要求，在有腐蚀环境的工位可采用304不锈钢材质加工，重载场景下则可选用45号钢调质处理后表面发蓝，适配不同的载荷与环境使用需求。
