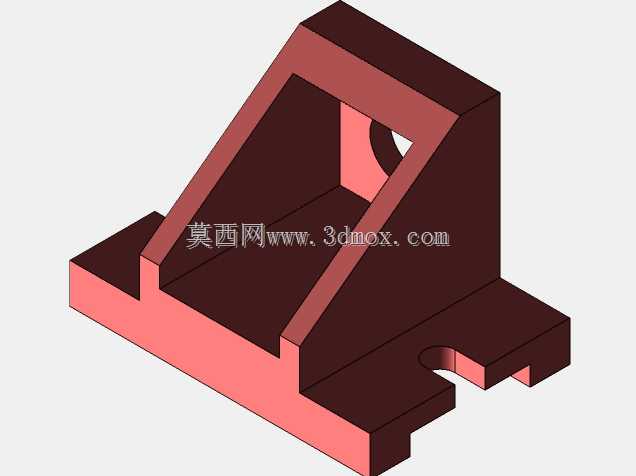

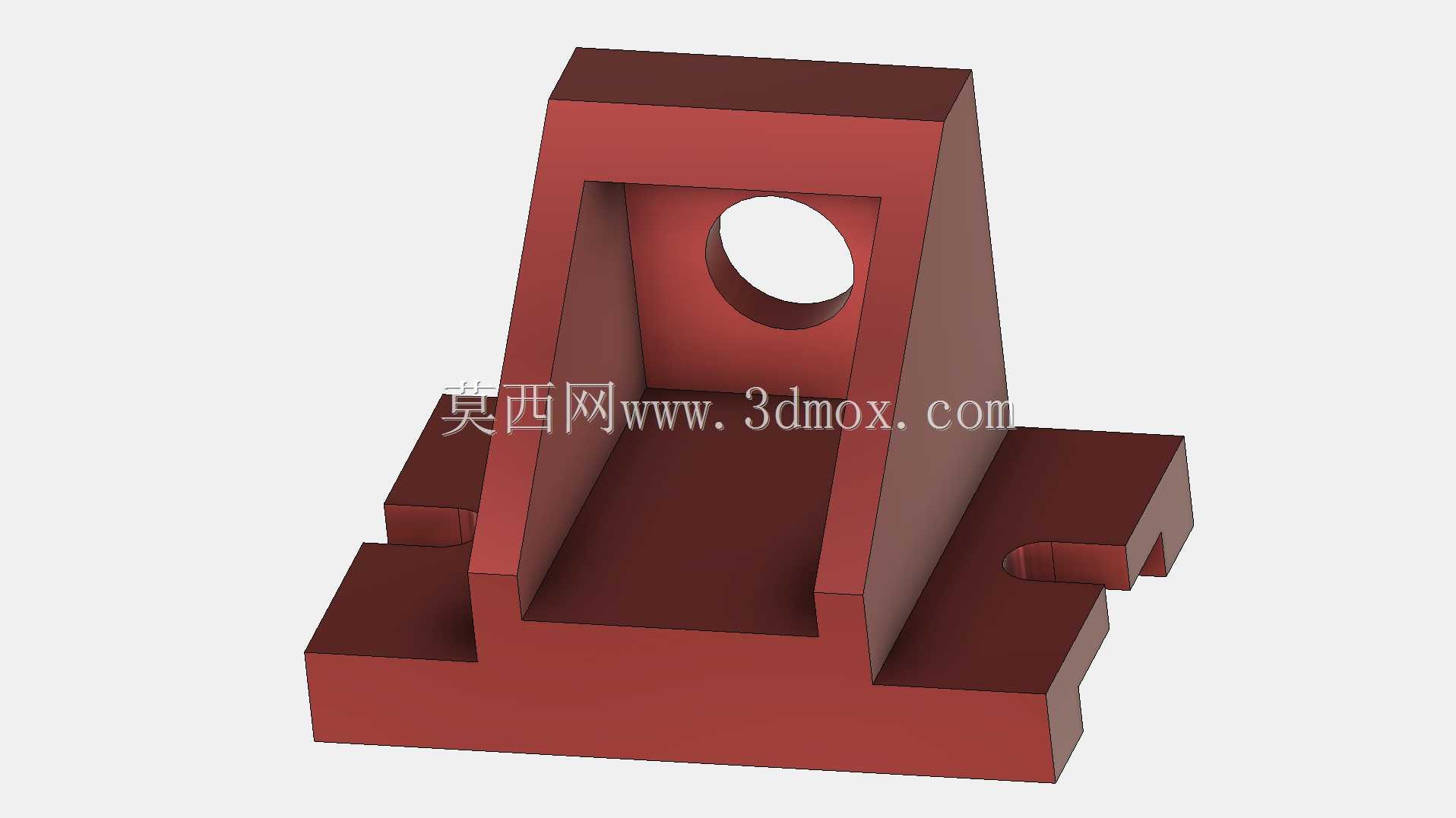

带侧装定位槽的斜支撑轴承安装支座

　　这类带斜向支撑结构的安装支座，常见于中小型输送线的张紧轮承载、非标自动化设备的导向轴固定、小型试验台的转轴支撑工位，区别于常规直立式轴承座，它的斜向筋板结构可以抵消转轴工作时产生的径向分力，避免支座长期受侧向载荷出现连接松动或者结构变形。从结构设计逻辑来看，支座底部采用双侧带卡槽的法兰安装面，卡槽的宽度匹配常规工业铝型材的T型槽尺寸，安装时不需要在型材上额外打孔，直接将T型螺栓卡入型材槽内对准支座底部的卡槽，拧紧螺母即可完成固定，相比全平面打孔安装的支座，它可以沿着型材长度方向调整安装位置，适配不同轴距的转轴安装需求，调整到位后螺栓卡入卡槽的限位结构可以防止支座工作时出现横向滑移。支座上部的斜向支撑腔体采用双侧筋板连接底部法兰，

　　筋板的厚度按照承受1500N径向载荷的工况做等强度设计，腔体中间的镗孔为轴承安装位，孔的公差带选取H7级，适配常用的深沟球轴承外圈配合，孔的端面预留有轴承挡圈的安装槽，装入轴承后用孔用挡圈即可完成轴承外圈的轴向限位，不需要额外设计端盖压紧结构，能减少装配时的零件数量。安装边界方面，支座底部总宽度适配40系列工业铝型材的安装面，底部法兰的厚度足够承受M8螺栓的预紧力，不会因为螺栓拧紧出现法兰变形，上部轴承孔的中心高度按照常规小型输送线的辊筒中心高度设计，安装后辊筒面和输送线框架的上平面高度差控制在合理范围内，不会出现输送带跑偏的问题。斜向支撑的倾斜角度经过受力优化，当转轴受到垂直向下的载荷时，筋板的受力方向沿着筋板的轴向传递，

　　不会出现筋板受弯的应力集中情况，腔体内部做了掏空处理，在保证结构强度的前提下尽可能降低支座自身重量，减少安装位置的负载。实际使用中，这类支座可以替代部分焊接式的转轴支撑结构，不需要现场焊接打磨，直接通过螺栓装配即可完成安装，后期维护更换轴承时只需要拆下挡圈就能取出轴承，不需要拆卸整个支座，维护效率更高。支座底部的卡槽两侧做了倒角处理，安装时T型螺栓可以顺着倒角滑入卡槽，降低装配时的对位难度，轴承孔的入口处做了15度的导入倒角，压装轴承时不会刮伤轴承外圈的配合面，也能避免压装时出现轴承歪斜的问题。筋板和底部法兰、上部轴承座的连接位置都做了圆角过渡，避免机加工或者使用过程中出现应力集中导致的开裂问题，圆角半径按照壁厚的0.2倍选取，既不会因为圆角过大导致装配干涉，也能有效降低应力集中系数。
