双工位线圈焊接定位支撑工装结构

　　在中小批量线圈类电子元器件的焊接加工场景中，操作人员往往需要面对多件线圈同步定位、焊接过程中工件移位、手持固定一致性差的问题，这款双线圈焊接支撑结构正是针对这类工位痛点开发的定位工装。从实际使用场景来看，这类工装主要适配桌面型手工焊接工位，也可搭配小型自动焊锡机完成上下料定位，能够同时容纳2件圆柱形线圈工件完成引脚焊接、线束接驳等工序，相比单工件逐一定位的操作模式，能够减少操作人员反复取放夹具、调整工件位置的辅助时间，单工位操作效率可提升近四成。

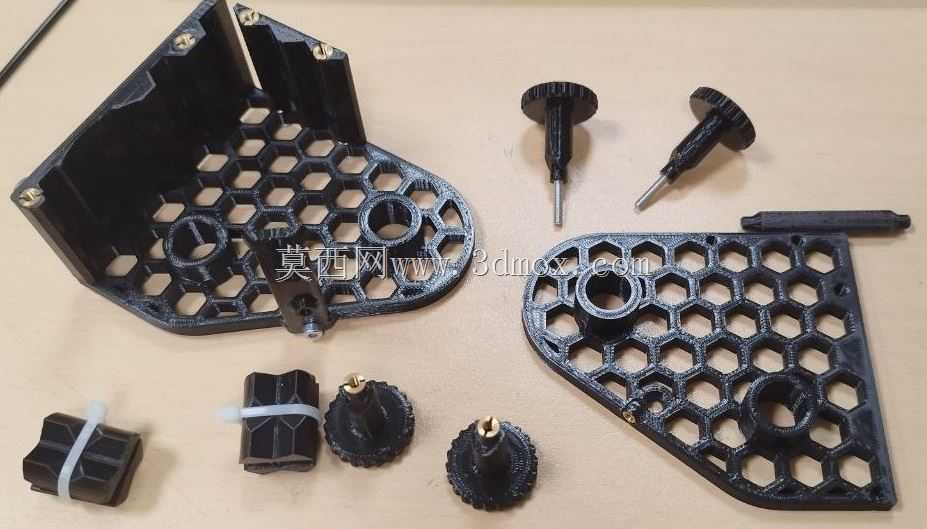

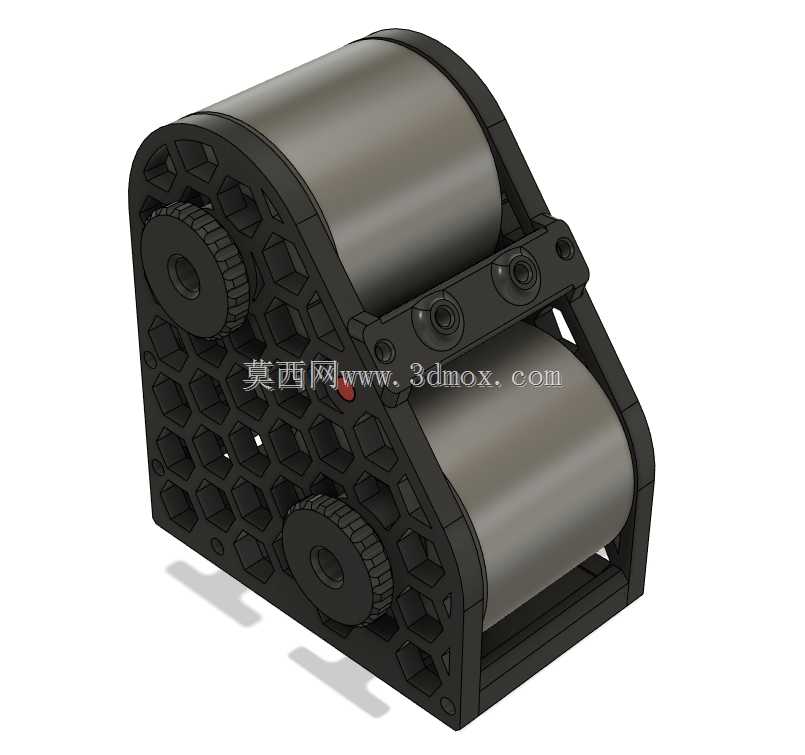

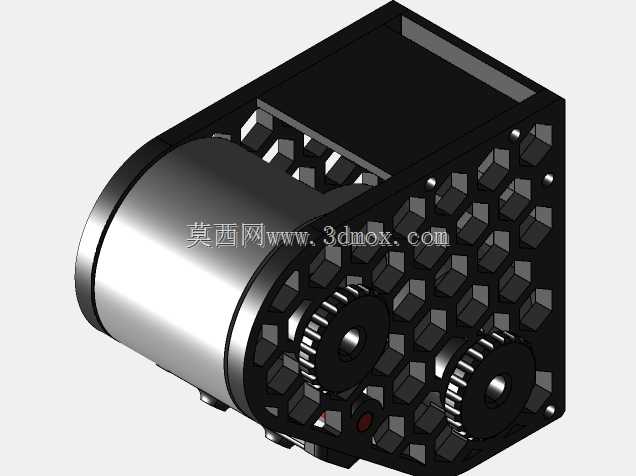

　　从功能特性上看，该结构采用双侧对称的定位槽设计，每个槽位对应一组线圈容纳空间，槽体内壁做了适配圆柱面的弧度贴合设计，能够避免线圈放入后出现径向转动，保证引脚伸出位置的一致性。侧部设置的带滚花调节旋钮，可根据不同线径、不同外径的线圈调整夹紧力度，旋钮表面的滚花纹理在操作人员带防静电手套操作时也能提供足够摩擦力，无需额外工具即可完成松紧调节，适配小批量多规格线圈的快速换产需求。支架主体采用镂空蜂窝式加强结构，在保证整体结构刚性的前提下尽可能降低工装自重，既减少桌面工位的承重负担，也能在焊接过程中加快热量散发，避免工装长时间接触焊头导致局部积热变形，延长工装的实际使用寿命。

　　设计思路上，这款结构没有采用传统整体式实心夹具的方案，而是优先考虑工位操作的人机工程性：整体倾斜的支撑角度，让线圈的焊接引脚区域刚好对准操作人员的常规视线角度，无需长时间低头或者抬臂调整操作姿势，能够降低长时间焊接操作的疲劳感。两个线圈工位之间预留了足够的操作间隙，焊接其中一件工件时，焊头不会触碰相邻工位的工件或者操作人员手指，操作安全冗余充足。支架底部做了平整的安装接触面，可直接放置在防静电工作台面使用，也可通过预留的安装孔位配合螺栓固定在自动焊锡设备的移动平台上，适配不同自动化程度的焊接工位需求。

　　从安装边界与尺寸适配角度来看，该结构的整体外轮廓做了紧凑化设计，横向宽度控制在常规桌面工位的可用范围内，不会占用过多台面上的焊锡丝、助焊剂、镊子等工具摆放空间。定位槽的内径尺寸适配常规中小功率线圈的外径范围，调节旋钮的行程可覆盖一定区间内的尺寸公差，即使线圈外壳存在小幅注塑尺寸偏差，也能通过旋钮调整实现稳定夹紧，不会出现过紧压伤线圈外壳或者过松导致工件移位的问题。支架上部设置的快拆压条，可在焊接完成后快速翻开，一次性取出两件完成焊接的线圈，相比逐个松夹取件的操作，进一步压缩上下料的辅助时间。压条上的定位凸点与支架本体的凹槽精准配合，压合后不会出现横向窜动，保证焊接过程中线圈的轴向位置精度，引脚焊接位置的重复定位精度可满足常规电子元器件的焊接公差要求。

　　在实际生产验证中，这类镂空结构的支架相比实心POM材质的焊接夹具，焊接过程中助焊剂挥发产生的残留物不会在表面积聚形成难以清理的污渍，蜂窝状的镂空结构可让残留的助焊剂、焊锡渣直接从空隙掉落至台面，日常维护只需用毛刷简单清扫即可，无需频繁拆解夹具进行深度清洁。侧部的调节旋钮采用内嵌式安装，不会突出支架外轮廓，避免工位上工具拖拽时误碰旋钮导致夹紧力度变化。整体结构没有易损的小尺寸弹性零件，长期使用下不会出现弹簧失效、卡扣断裂等问题，维护成本极低，非常适合电子加工车间的焊接工位长期批量使用。针对不同的焊接工艺需求，该结构的定位槽尺寸还可根据实际加工的线圈规格做参数调整，建模过程中所有配合尺寸均做了参数化关联，调整槽体直径时对应的压条位置、旋钮安装孔位可同步更新，无需重新绘制整体结构，能够快速衍生出适配不同规格线圈的专用焊接支架，缩短工装设计的迭代周期。
