ESP8266威姆斯时钟天气滚动字幕装置结构

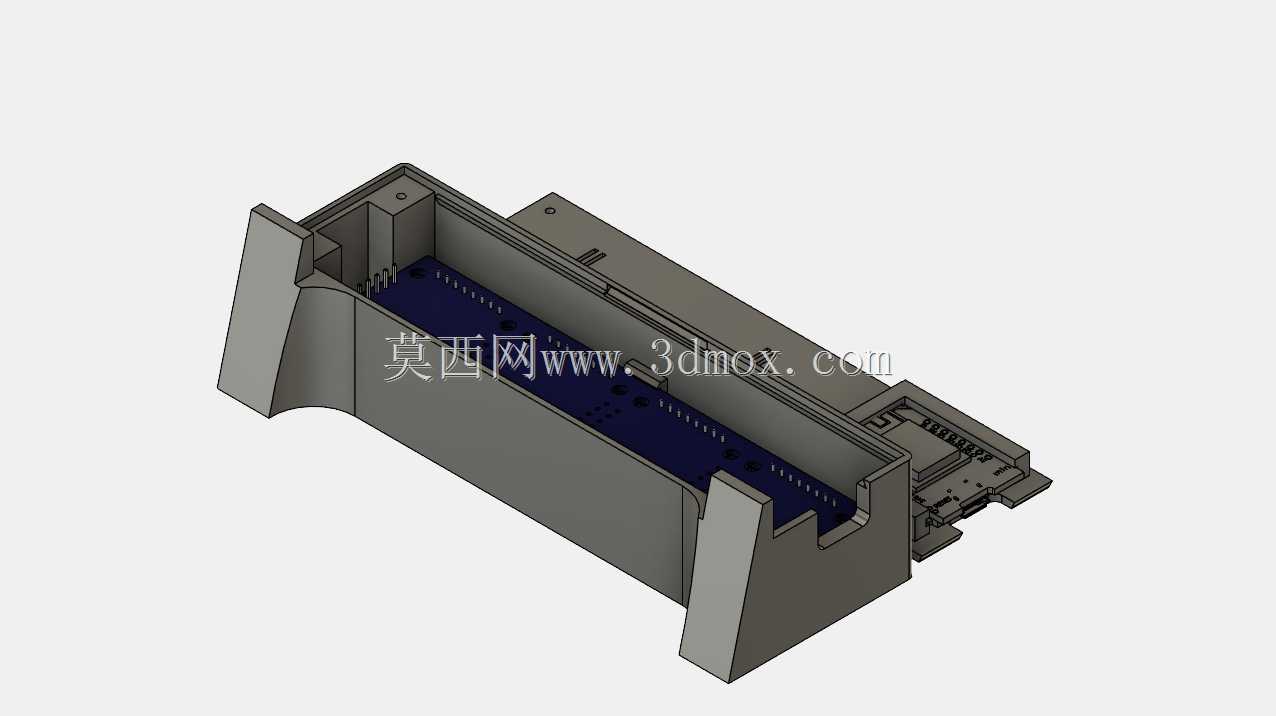

　　这款嵌入式滚动字幕显示装置，核心适配ESP8266 Wemos控制方案，主打桌面端时钟、实时天气信息的滚动播报功能，在民用桌面信息展示、小型工位提示、智能家居终端场景中有着明确的应用定位。从结构设计逻辑来看，整体采用卧式长条壳体布局，壳体两侧设置带斜切过渡的支撑脚，无需额外支架即可稳定放置在水平台面上，支撑脚与主体壳体采用一体化结构设计，减少装配零件数量的同时，也避免了拼接缝隙带来的外观瑕疵与结构松动风险。

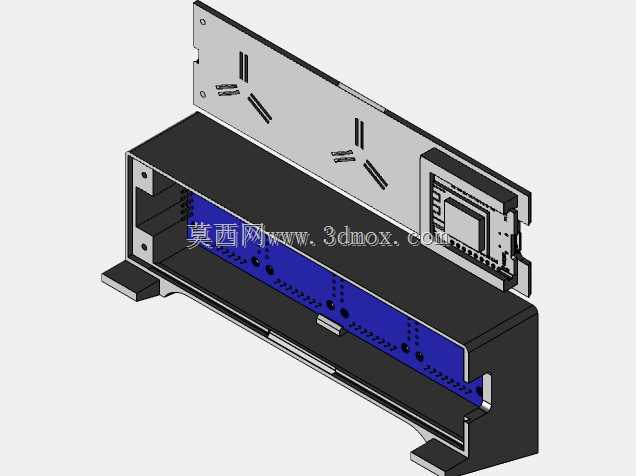

　　壳体内部预留了完整的PCB安装位，对应控制板、LED点阵显示模块的安装孔位做了精准的凸台定位，凸台高度经过匹配计算，刚好让显示模块的发光面与壳体前侧的视窗开口齐平，既不会因为凸台过高导致显示面内缩出现视差，也不会因为凸台过低导致显示模块突出壳体表面，影响装配后的平整度。壳体侧边预留了对应开发板的USB接口开口，方便后期供电与程序烧录，开口边缘做了0.2mm的倒角处理，避免插拔线材时刮伤线材外被。

　　从安装边界尺寸来看，整体长度控制在160mm区间，宽度为65mm，整体高度含支撑脚为45mm，属于小巧的桌面级尺寸，不会占用过多桌面空间，适合放置在办公桌、玄关置物架、床头柜这类狭小平面上。壳体内部的走线槽沿着壳体内壁布置，深度为3mm，宽度为4mm，可以容纳显示模块与控制板之间的杜邦线或者FPC排线，避免装配时排线被壳体上下盖挤压导致线路破损，上下盖的扣位沿着壳体长边均匀布置，扣合量设置为0.8mm，既可以保证徒手即可完成拆装，又不会因为扣合量过小导致壳体受轻微碰撞就脱开。

　　在功能适配层面，壳体前侧的视窗开口长度匹配LED点阵模块的显示区域长度，视窗内侧做了一圈0.5mm的沉台，用来粘贴茶色半透明的显示面罩，沉台深度刚好和常用的1mm厚亚克力面罩厚度匹配，粘贴后面罩表面与壳体前表面完全齐平，不会出现积灰的台阶缝隙。壳体后侧预留了细小的透气孔阵列，孔径为1.5mm，孔间距为3mm，既可以平衡壳体内外的气压差，避免长时间工作内部积热导致壳体变形，又不会让外部的灰尘、细小杂物直接落入壳体内部接触电路板。

　　设计过程中针对桌面使用的常见误碰场景做了结构强化，支撑脚的底部做了1mm的橡胶垫粘贴位，粘贴防滑垫后可以大幅提升装置与桌面的摩擦力，即使受到轻微的侧向碰撞也不会滑落。壳体的壁厚统一设置为1.8mm，采用常用的ABS注塑工艺即可实现量产，壁厚均匀无突变，避免注塑过程中出现缩痕、缺胶等工艺缺陷，所有的内角位置都做了R0.5的圆角过渡，既可以提升注塑时的熔体流动性，也能减少应力集中，避免壳体受外力时从内角位置开裂。

　　针对后期的维护需求，壳体内部的PCB固定凸台采用铜柱预埋的设计方案，相比自攻螺丝柱的设计，反复拆装也不会出现滑牙问题，适合电子爱好者后期更换模块、升级硬件的使用需求。壳体两端的支撑脚做了弧形的外观过渡，没有尖锐的棱角，日常使用中不会划伤手部，也提升了整体的外观质感。整个结构没有多余的装饰性特征，所有的结构特征都服务于功能实现与装配便利性，不管是3D打印打样验证，还是开模量产，都具备较好的工艺可行性，打样时无需添加额外的支撑结构，打印完成后仅需简单去除毛边即可完成装配，大幅缩短原型验证的周期。
