阿基米德椭圆轨迹生成传动机构

　　阿基米德特拉梅尔是经典的平面运动轨迹生成机构，核心作用是通过两个正交方向的滑动副约束，带动连杆上的固定点走出标准椭圆轨迹，这类机构在工业场景中有着非常务实的应用，并非仅停留在原理演示层面。在轻工包装设备中，这类机构常被用来实现椭圆轨迹的封口动作，比如异形软袋的热封工位，需要热封头走出连续椭圆路径完成周向压合，相比多轴联动的电控方案，纯机械结构的特拉梅尔机构可靠性更高，不需要复杂的运动控制编程，在高速连续运转的包装产线上，能长期保持轨迹精度，不会因为电控信号延迟出现封边错位的问题。在纺织设备的导纱机构中，也能看到这类机构的衍生设计，通过调整连杆上两个滑动销的间距，就能改变生成椭圆的长轴短轴比例，适配不同幅宽织物的导纱往复需求，调整过程不需要更换整套凸轮，只需要松动销钉的紧固螺丝改变安装位置即可，设备换型的调试成本远低于凸轮式轨迹机构。

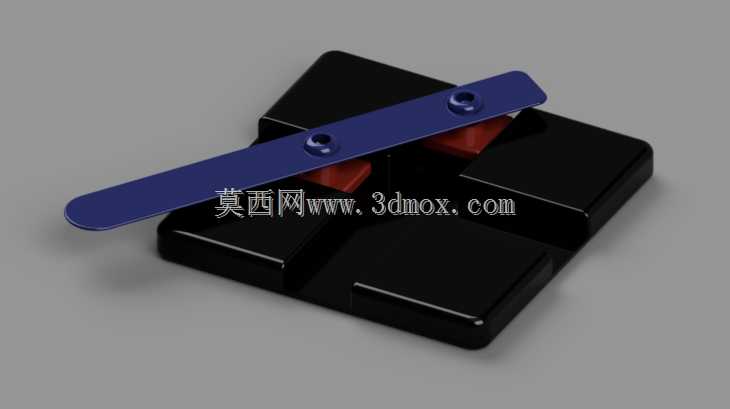

　　从结构设计层面看，这套机构的核心组成分为三个部分：底部的正交十字滑槽基座、两个嵌在滑槽内的滑动销、连接两个滑动销的传动连杆。基座部分采用方块式整体结构，两个滑槽呈90度垂直交叉布置，滑槽的截面为矩形，和滑动销的配合间隙控制在0.02-0.05mm之间，间隙过小会导致滑动卡滞，尤其是在车间有少量粉尘的工况下，微小的碎屑进入滑槽就会造成运动阻滞，间隙过大则会导致轨迹偏差，最终生成的椭圆轮廓会出现棱边，无法满足工艺要求。两个滑动销的结构完全一致，销体和滑槽接触的部分做了表面淬火处理，硬度达到HRC45-50，减少长期往复滑动带来的磨损，销体顶端和连杆连接的位置设计有轴肩，对连杆的安装高度做限位，避免连杆运动过程中出现上下窜动。传动连杆为长条形平板结构，上面开有两个和滑动销配合的安装孔，两个孔的中心距决定了椭圆轨迹的长轴半径，而短轴半径则由两个滑动销在各自滑槽内的运动行程决定，当其中一个滑动销的运动行程为0时，机构就退化为曲柄滑块结构，生成的轨迹变为正圆，这一特性也让该机构具备了一定的通用性，只需要调整其中一个滑槽的限位块位置，就能实现正圆到不同比例椭圆的轨迹切换。

　　在安装边界上，这套机构的基座底部为平面设计，可以直接通过螺栓固定在设备的安装平板上，基座的四个角预留有沉头安装孔，孔位的位置公差控制在±0.01mm，保证安装后十字滑槽的正交度不会出现偏差，一旦正交度超过0.1度，生成的椭圆轨迹就会出现畸变，长轴和短轴不再垂直。机构的整体高度较低，连杆运动时的最高高度不超过基座顶面30mm，在设备内部安装时不需要预留过大的竖向空间，适合布置在设备内部空间紧凑的工位。滑动销的润滑采用脂润滑方式，滑槽侧面预留有注油孔，日常维护时只需要定期注入润滑脂即可，不需要复杂的油路设计，维护成本极低。

　　从设计思路上看，这套机构完全遵循了最简可靠的机械设计原则，没有多余的传动零件，整个运动链只有两个移动副和一个转动连接，传动效率可以达到95%以上，动力输入端只需要连接在其中一个滑动销上，或者直接驱动连杆转动，就能实现连续的椭圆轨迹输出，相比采用两个气缸或者两个伺服电机叠加实现的椭圆运动，纯机械结构的故障率更低，在高速运转工况下的噪音也更小。在教学演示场景中，这类机构也是机械原理课程的经典演示模型，通过直观的运动过程，可以让学习者快速理解平面运动副的约束关系、轨迹生成的基本原理，相比抽象的公式推导，实体模型的演示效果更直观。在小型工艺品加工设备中，这类机构也被用来驱动雕刻刀走出椭圆轨迹，完成椭圆形徽章、饰品的轮廓加工，由于机构的轨迹精度完全由零件的加工精度决定，只要零件加工精度达标，不需要复杂的数控编程就能完成批量椭圆轮廓的加工，对于小批量的简单椭圆工件加工，能大幅降低设备的制造成本。需要注意的是，这类机构在高速运转时，滑动销和滑槽之间会存在一定的冲击，因此在设计时需要控制连杆的重量，尽量采用轻质高强度的材料制作连杆，减少运动过程中的惯性力，同时在滑槽的两端设置缓冲垫，避免滑动销运动到行程端点时出现刚性碰撞，延长机构的使用寿命。
