家用轴流散热风扇结构三维设计

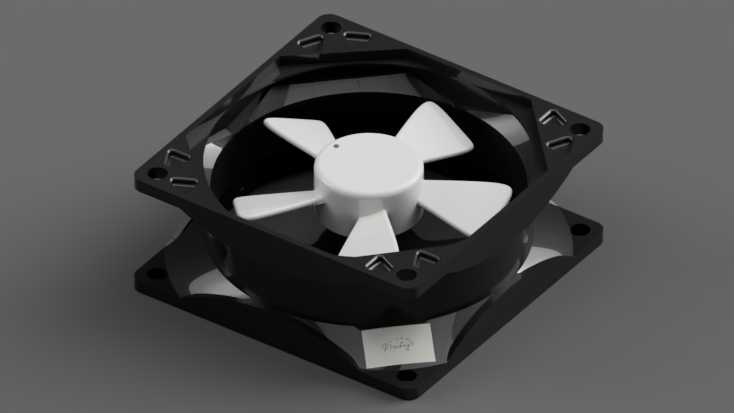

　　这款轴流散热风扇的结构设计，核心围绕小空间风冷散热场景的实际需求展开，日常可覆盖家用电子设备机柜散热、小型通风工位送风、桌面电器排风等多类民用及小型工业场景，作为风冷系统的核心执行部件，其结构合理性直接决定散热效率与运行稳定性。设计阶段首先明确安装边界，采用标准正方形外框结构，框体预留四个角位的沉头安装孔，适配常规80mm规格风扇的安装孔距，安装时可直接通过螺丝固定在机柜面板、设备散热格栅或者通风支架上，不需要额外定制转接件，能直接匹配市面多数小型散热工位的安装尺寸，外框厚度控制在25mm，不会占用过多设备内部纵深空间，适配紧凑布局的设备内部安装需求。功能设计上，采用五叶后倾式扇叶结构，扇叶曲面经过弧度优化，

　　运转时能以较低转速推动足够风量通过散热区域，相比三叶结构，五叶设计在相同转速下送风更均匀，气流脉动更小，运行时的震动与风噪控制更优，适合对噪音有要求的家用场景。中心轮毂采用圆柱形全包结构，将内部驱动转子的安装位完全包裹，既可以避免运转时异物卷入转轴区域，也能对气流起到导向作用，减少中心区域的气流乱流损失。外框的四个侧边做了微倒角处理，安装时不会划伤操作人员手部，框体内侧与扇叶外缘预留均匀的1.5mm间隙，既避免扇叶运转时蹭到框体产生异响，也不会因为间隙过大导致边缘气流回流损失风压。扇叶与中心轮毂采用一体式连接结构，衔接位置做了圆弧过渡处理，减少应力集中，长期运转下扇叶根部不容易出现疲劳断裂问题。外框背面预留了标准接线出线位，

　　可适配常规两线直流供电的驱动模块安装，不需要额外修改框体结构就能完成电气部分装配。实际选型使用时，这款风扇可直接替换同尺寸的常规散热风扇，不需要改动原有设备的安装结构，其结构设计兼顾了送风效率、运行稳定性与安装便捷性，建模过程中对所有配合尺寸做了公差预留，扇叶与外框的间隙、安装孔的沉头深度、轮毂的转轴配合位都按照实际加工装配要求做了参数化设定，可直接用于手板打样验证或者小批量生产的结构参考，能帮助结构设计人员快速完成风冷散热模块的方案搭建，减少重复建模的工作量。
