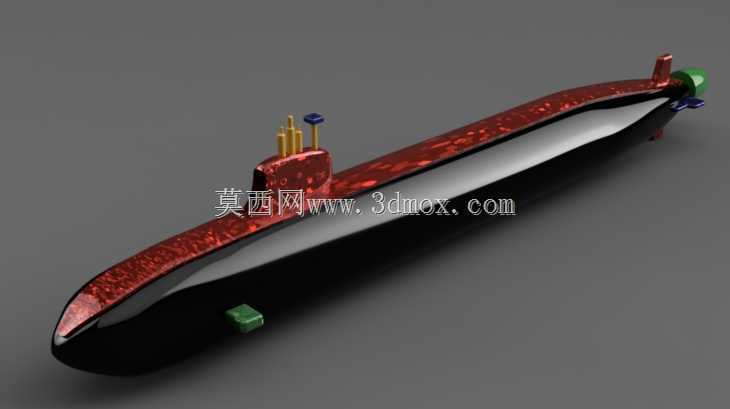

流线型攻击型核潜艇外观结构造型

　　该水下航行器外观结构采用拉长水滴型回转体艇身作为主体构型，整体线型沿纵向连续顺滑过渡，艏部采用钝圆椭球收口形态，可在水下航行过程中延缓层流边界层转捩，降低迎流面压差阻力与流致噪声；艇身中段保持近似等直径的圆柱段布局，为内部耐压壳体、动力舱段、武器载舱、操控辅机、管路走线预留连续规整的布置空间，避免异形舱段造成的设备安装干涉；艉段沿轴向缓慢收窄，配套轴流式推进组件与艉部操纵面，匹配水下直航、转向、潜浮变深的水动力操控需求。

　　建模过程中以实体扫掠作为艇身主体的核心构建逻辑，先绘制沿艇长方向分布的多组型值截面，控制各站位的型宽、型高参数随纵向坐标平滑变化，再通过放样融合生成连续无折角的外表面，保证艇体外壳不存在突兀的几何突变，既符合水下航行器减阻的线型设计准则，也为后续外流场仿真、声隐身性能分析提供干净的几何基础。艇体上部设置一体化隆起的指挥台围壳，围壳与主艇体交接处做圆弧过渡处理，避免围壳根部形成马蹄涡诱发额外振动与噪声；围壳顶部依次布置升降装置基座，涵盖通气管、探测桅杆、通信天线的安装接口，各凸起部件均做流线修型，减少突出结构带来的附加阻力。

　　艇身两侧下部布置小型附体结构，艉部设置多组操纵稳定翼面，端部配套推进器防护与功能端盖结构，所有外附构件均与主艇体曲面做相切衔接，不存在硬直角交接。从安装边界来看，该类外观模型可用于水下装备总体方案演示、水动力外形选型比对、科普展陈装配验证：艇身主体的等直径中段可直接对接内部耐压壳分段，围壳根部的安装法兰需与主艇体上层平台的预留基座对齐，所有外伸桅杆、翼面的转动行程需预留足够间隙，避免艇体变姿态时发生结构碰撞；艉部推进组件的轴线需与艇身中心线严格同轴，保证推进力沿航行方向传递，降低偏航力矩。整体造型还原了现代常规动力与核动力攻击潜艇的典型布局特征，线型参数可根据排水量、设计航速、下潜深度指标调整各截面缩放比例，附体位置可随操纵性仿真结果优化偏移，为水下装备的概念设计、结构干涉检查、展示动画制作提供完整的外观数模支撑。
