适配Inspire2无人机的3D打印保护帽结构

　　在小型航拍无人机的外场运维场景中，机身外露的接口、轴端以及精密传感部位很容易在起降、转场过程中被砂石剐蹭，或是被植被勾挂造成损伤，尤其是Inspire2这类专业级航拍无人机，其机臂端部、云台连接位的防护件一旦出现开裂、遗失，不仅会影响整机的气动完整性，还可能导致内部精密电子元件直接暴露在扬尘、降雨环境中，大幅提升设备故障概率。这款保护帽正是针对这类运维痛点设计的替代防护部件，采用3D打印工艺成型，可直接替换原厂同位置防护结构，无需对机身原有安装位做任何二次加工。

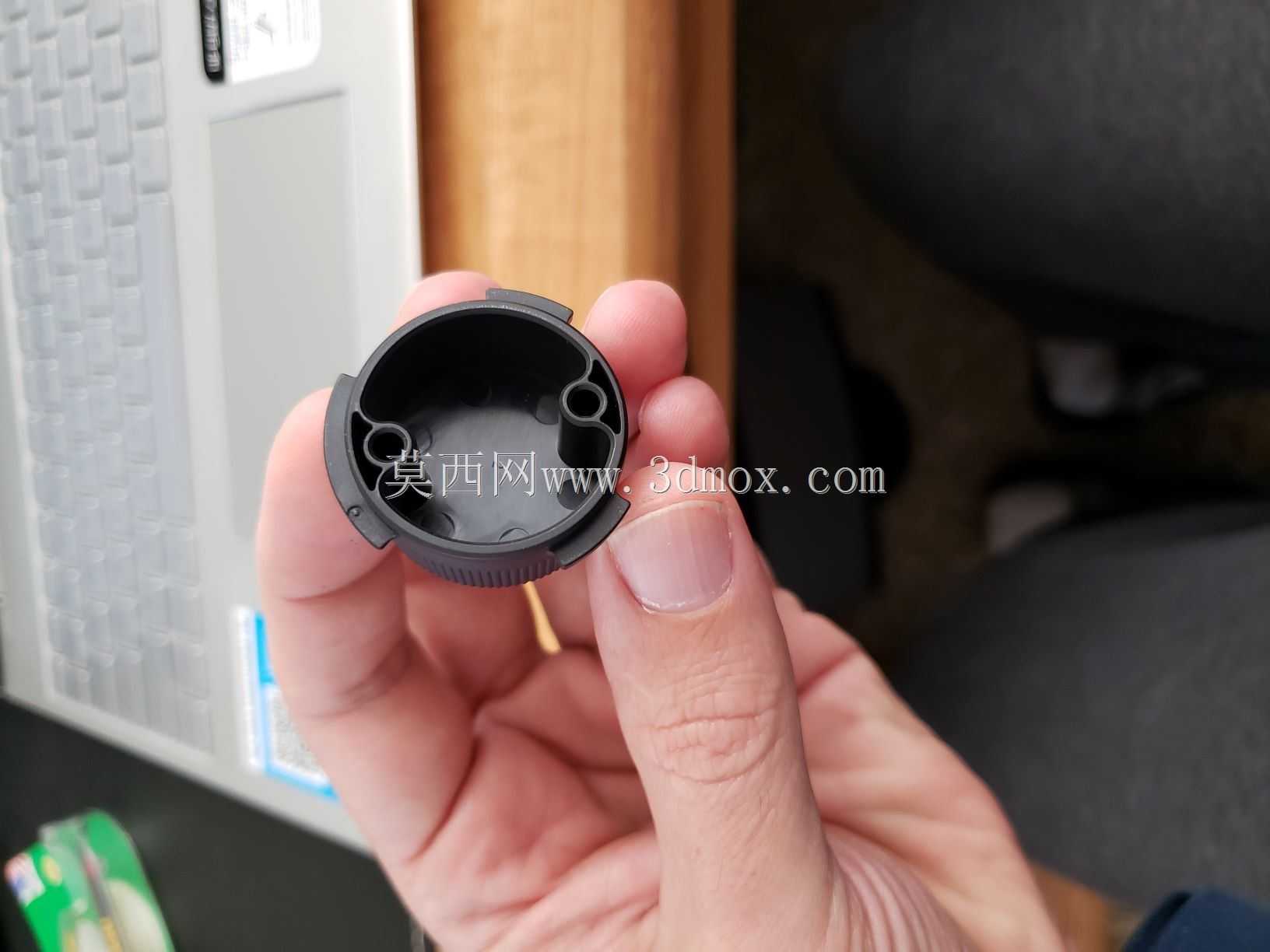

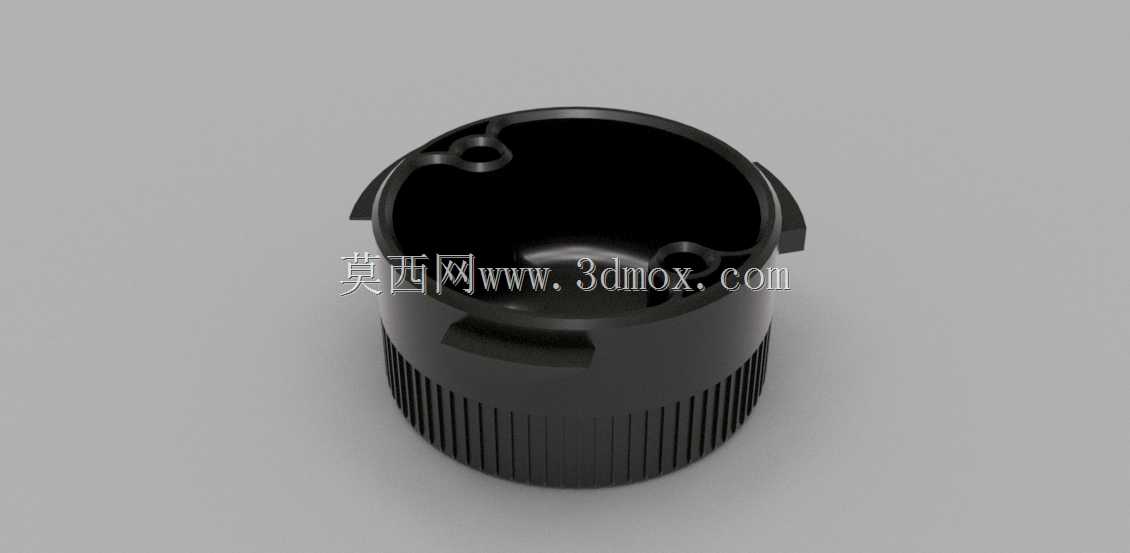

　　从结构设计逻辑来看，该保护帽采用筒状主体构型，侧壁下半段设计有整圈竖向防滑滚纹，不管是徒手拆装还是借助简易工具辅助对位，都能提供足够的摩擦阻力，避免安装时打滑造成的配合面刮伤。筒身上沿均匀分布三处带安装孔的凸耳结构，凸耳的位置完全匹配原装机身上的卡扣定位点，安装时只需将凸耳对准机身对应的卡槽位旋转卡入，即可实现轴向与周向的双重限位，不需要额外增加紧固件，拆装效率完全满足外场快速更换的需求。筒身侧壁还对称设置了两处侧向凸边，一方面可以在保护帽安装到位后与机身贴合面形成遮挡，阻挡雨水、扬尘从配合缝隙渗入内部结构，另一方面也可作为拆卸时的受力点，方便使用者施力将保护帽从卡槽中旋出。

　　从安装边界与尺寸适配角度考量，该保护帽的内腔尺寸完全复刻原厂保护件的包容空间，内壁与被防护部位的预留间隙控制在0.2mm-0.3mm之间，既不会因为间隙过小出现安装卡滞、刮蹭内部元件的问题，也不会因为间隙过大导致飞行过程中保护帽出现晃动、异响，甚至在高速机动时脱落。保护帽的轴向高度经过反复校核，安装后不会突出机身原有气动轮廓过多，避免对无人机飞行时的周边气流造成额外干扰，不会增加不必要的飞行阻力。筒壁厚度根据3D打印工艺的成型特性做了针对性优化，主体壁厚设置为1.5mm，既保证了足够的结构强度，在日常磕碰、轻微剐蹭时不会出现开裂，也尽可能控制了零件自重，不会给无人机增加过多的负载负担。

　　在实际使用场景中，这类3D打印的替代防护件可以很好解决原厂配件采购周期长、成本偏高的问题，尤其是对于经常在野外、山地等复杂环境作业的航拍团队来说，可随时根据需求快速打印替换件，不用因为一个小防护件的损坏耽误整个作业周期。设计过程中也充分考虑了不同3D打印材料的适配性，不管是采用常用的PLA、ABS还是耐候性更好的PETG材料，都可以直接打印使用，不需要对结构做额外调整。保护帽的边缘位置全部做了R0.5mm的圆角过渡处理，既避免了打印过程中出现锐边翘曲的问题，也能防止拆装时锐边划伤操作人员手部，同时还能减少应力集中，提升零件的抗冲击性能。

　　从功能实现层面来说，该保护帽除了基础的物理防护作用外，其筒身的封闭结构还可以在无人机长期存放时阻挡灰尘、昆虫进入机身内部的缝隙，减少日常维护的清洁工作量。滚纹结构的设计除了辅助拆装外，也能在一定程度上增加保护帽外表面的散热面积，当被防护部位的电子元件工作产生热量时，可通过滚纹结构增大与空气的接触面积，辅助提升散热效率。三处凸耳的卡扣结构经过多次迭代调整，卡扣的卡合深度设置为1.2mm，既保证了卡合后的连接可靠性，在正常飞行振动下不会松脱，也不会因为卡合过紧导致拆卸困难，甚至掰断凸耳结构。侧向凸边的突出高度设置为2mm，刚好可以覆盖机身与保护帽的配合缝隙，同时不会与机身上的相邻结构产生运动干涉，不管是机臂折叠还是云台转动，都不会与保护帽发生触碰。
