垂直起降固定翼复合翼无人机结构设计

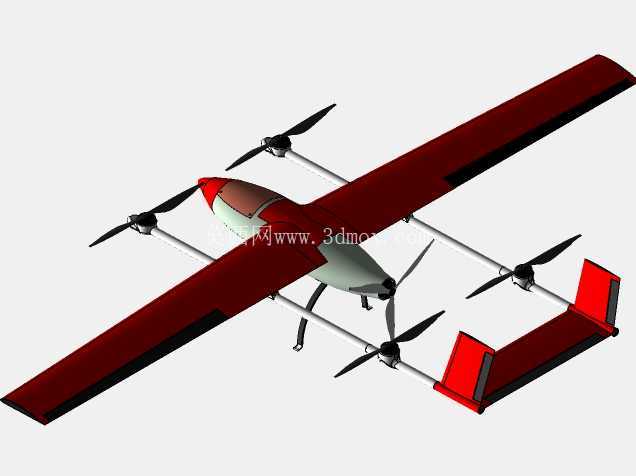

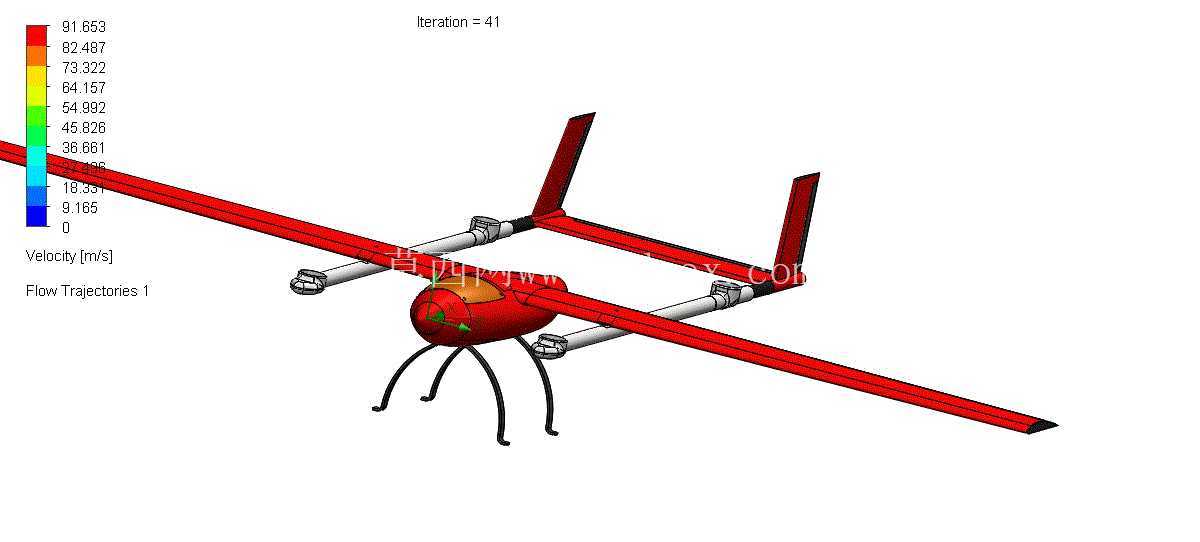

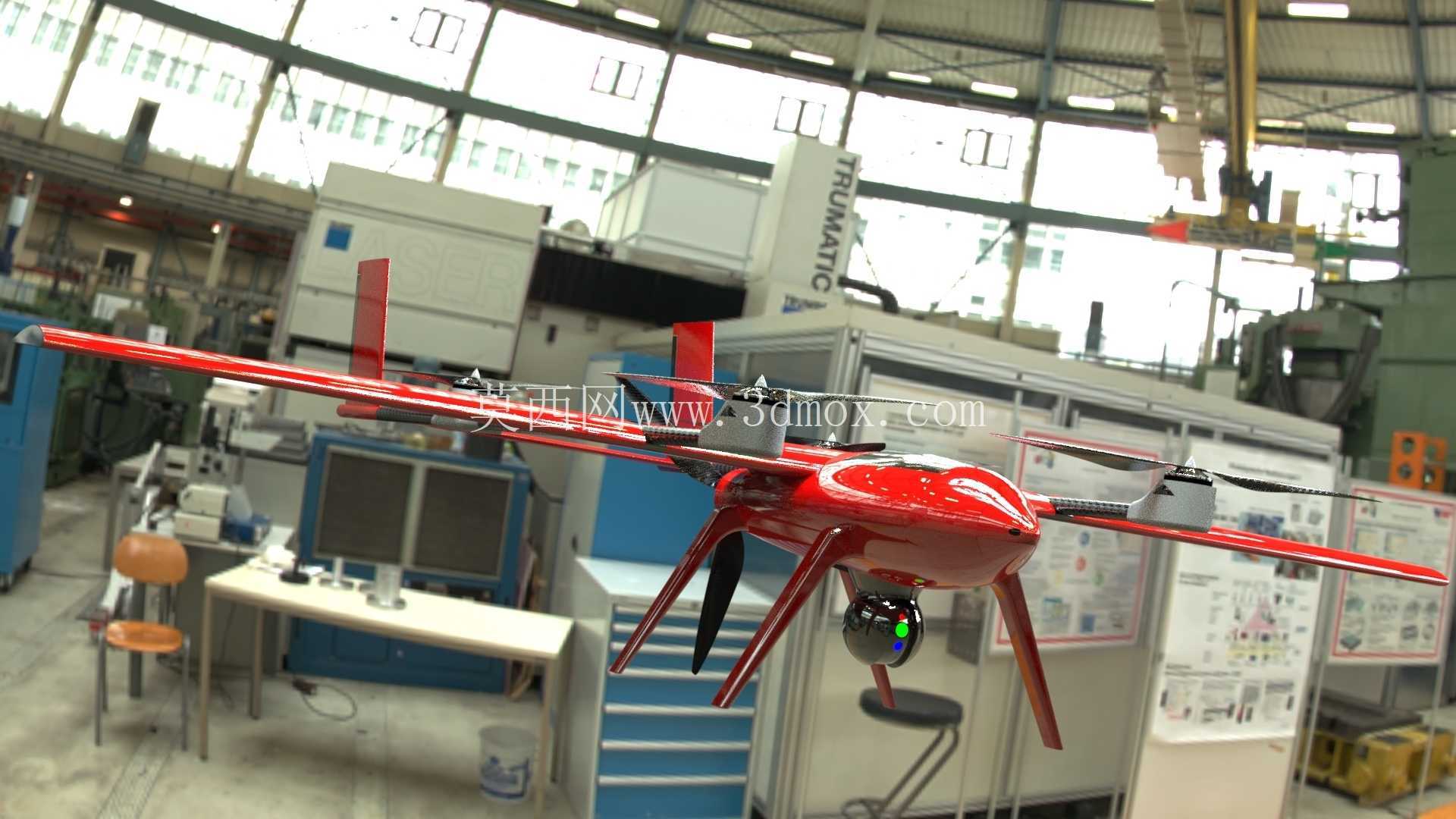

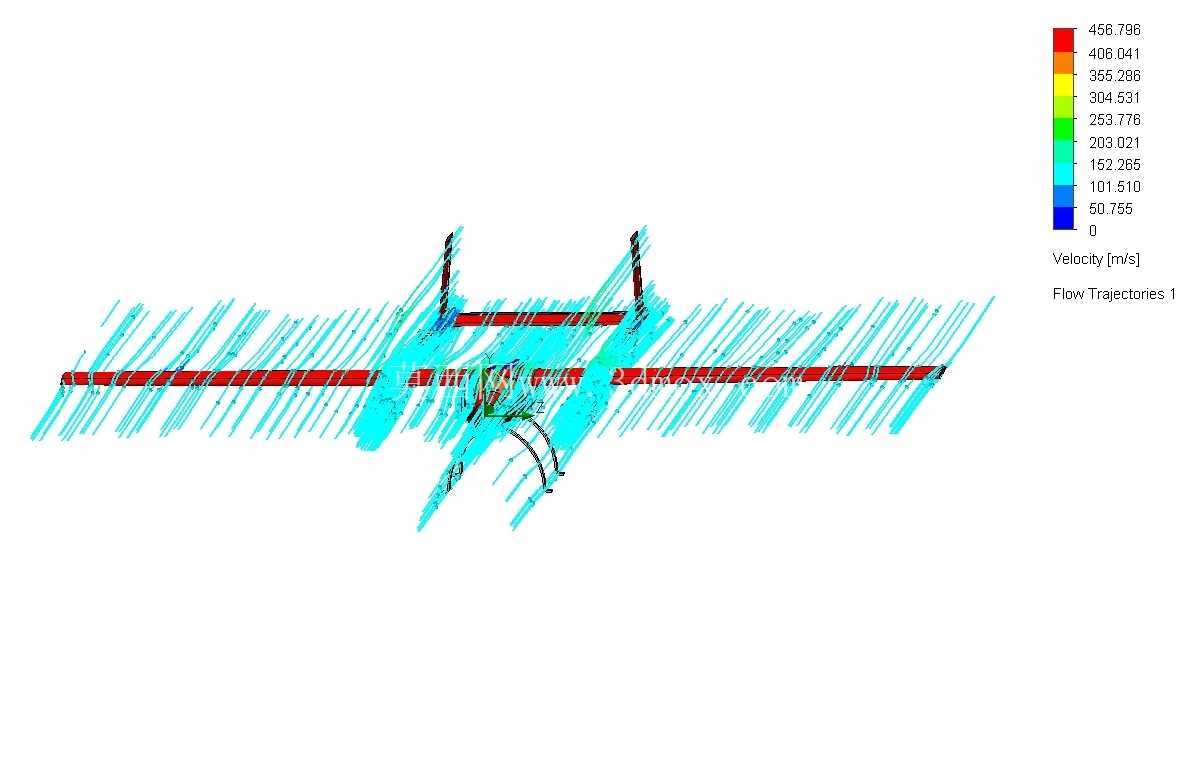

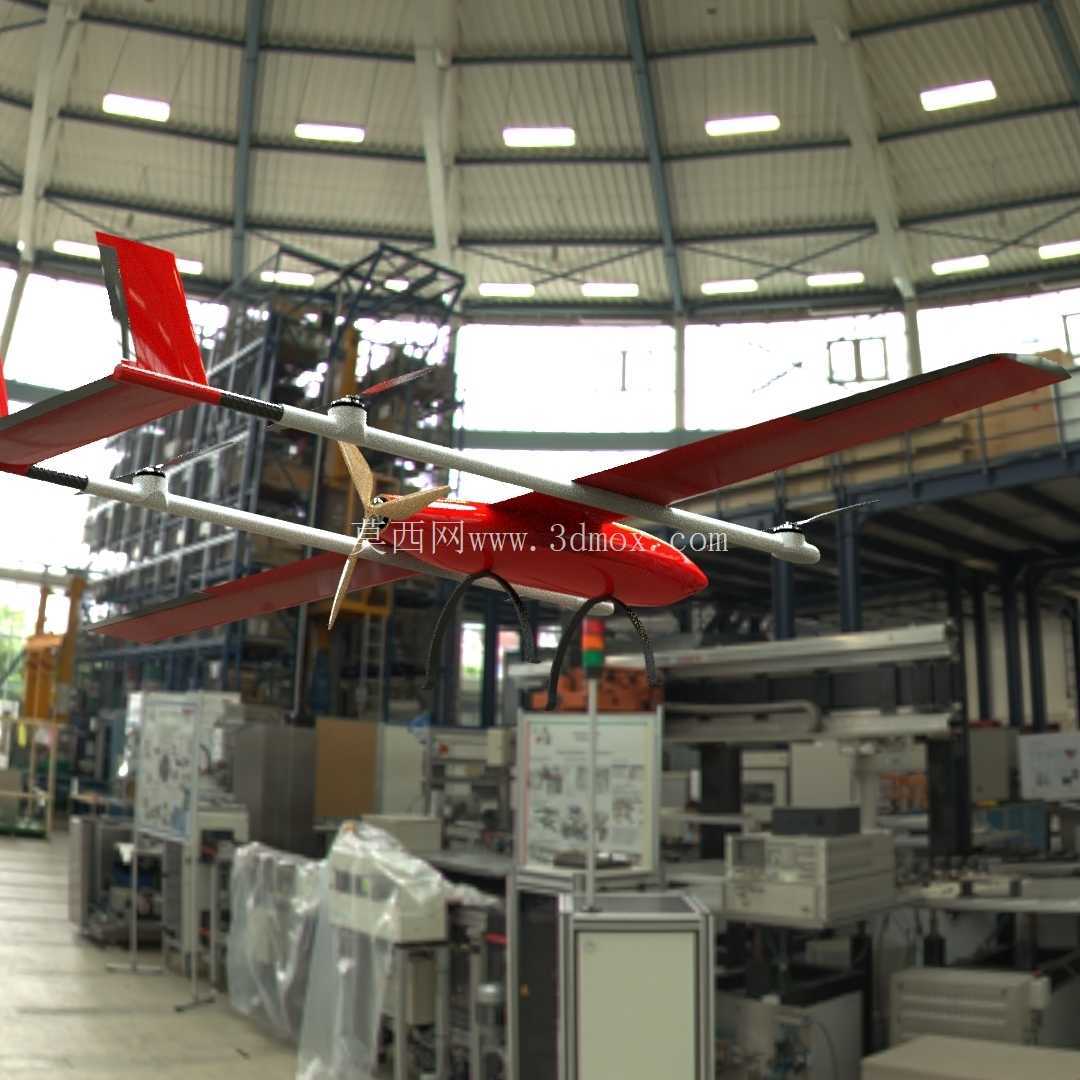

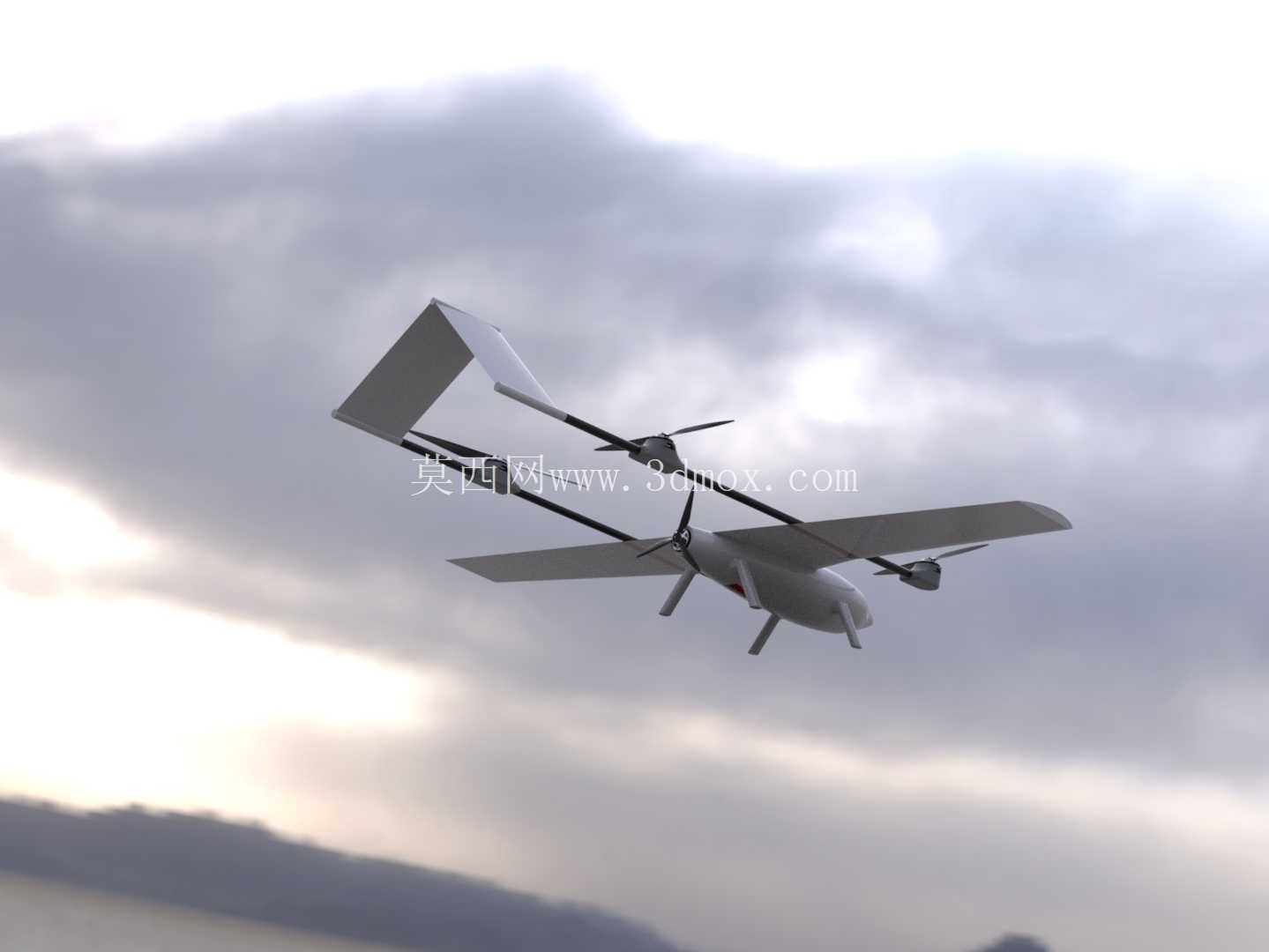

　　这款复合翼构型的垂直起降飞行器，在结构设计阶段充分平衡了多旋翼垂直起降的场地适应性与固定翼巡航的能效优势，核心应用场景覆盖小范围航测、应急区域低空巡查、复杂地形下的短距物资投送等对起降条件要求严苛的作业领域。从功能实现逻辑来看，设计阶段将动力系统拆分为两类独立单元：分布在机翼前后缘的四组旋翼动力单元仅在起降、悬停阶段介入工作，巡航状态下旋翼停转锁定以降低飞行阻力，尾部的推进动力单元负责固定翼模式下的前向推力输出，两套动力系统的安装座均采用快拆式结构设计，便于外场作业时的快速检修与部件更换。机身主体采用流线型纺锤式布局，在三维建模阶段反复校核了不同迎角下的机身表面气流走向，将光电载荷舱布置在机腹重心正下方位置，

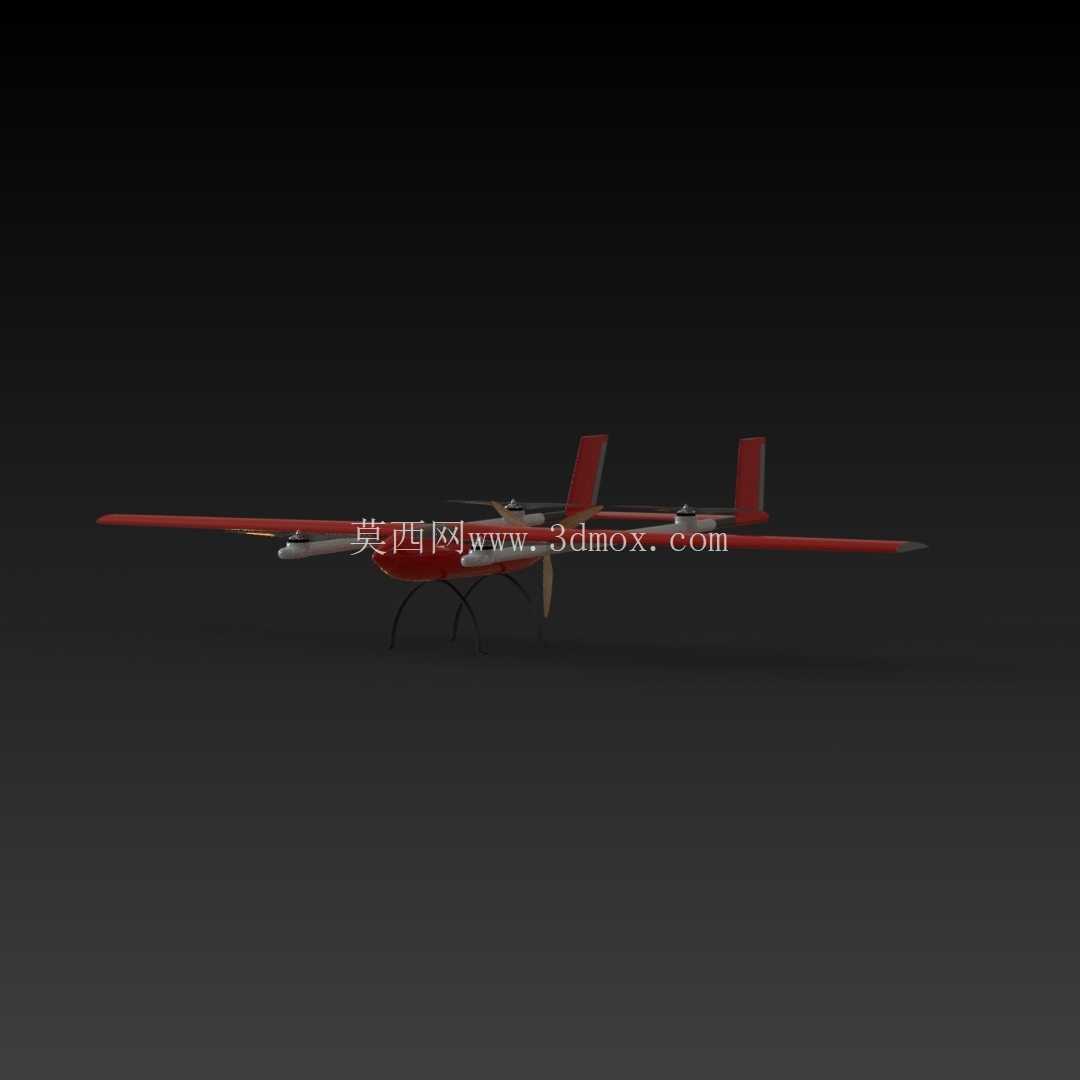

　　避免载荷重量变化对整机配平产生过大干扰，载荷舱预留了标准的安装孔位与走线空间，可适配不同重量的可见光、红外传感设备，安装边界严格控制在机身下表面轮廓以内，防止起降过程中起落架形变剐蹭载荷设备。机翼采用上单翼布局，翼梁与机身主承力框采用一体化连接设计，建模阶段对翼根处的应力集中区域做了圆弧过渡处理，每侧机翼上的两组旋翼安装座与翼肋直接固定，将旋翼工作时的振动直接传递到主承力结构上，减少机翼蒙皮的振动疲劳。起落架采用固定式高脚架设计，四个支腿向外倾斜一定角度，在建模时反复模拟了不同降落姿态下的接地角度，确保在15度以内的倾斜地面降落时不会发生侧翻，支腿末端预留了缓冲垫安装槽，可根据作业场景更换橡胶或滑橇式缓冲结构。

　　整体外形尺寸控制在小型作业无人机的常规运输边界内，机翼可通过快拆销钉与机身分离，拆分后所有部件可放入常规车载运输箱，无需特殊的大型转运设备。在结构细节处理上，所有外露的动力线缆均沿机翼、机身的内部走线槽布置，表面做了整流蒙皮覆盖，既减少了巡航阻力，也避免了低空飞行时线缆被树枝等障碍物剐蹭。机身头部预留了航电设备安装舱，舱盖采用卡扣式快开设计，外场调试时无需拆解整机即可完成飞控、电池等核心部件的参数调整与更换。
