教育用途2U立方星结构设计方案

　　这款2U规格的立方星结构，主要面向航天教育场景的实践教学需求，可作为高校航天相关专业学生开展卫星原理认知、结构组装实践、载荷搭载验证的实体载体，也可用于业余航天爱好者的小型载荷试验平台搭建，填补了低成本教学级航天结构件的选型空白。从实际使用场景来看，这类标准化立方星结构是当前近地轨道小型载荷发射的主流承载形式，2U的规格刚好适配多数商业拼车发射的立方星部署器接口，教学场景下既可以让学生直观理解立方星的模块化设计逻辑，也能通过实物拆装掌握航天结构的连接、紧固、载荷布局的基本要求，避免纯理论教学的抽象感。

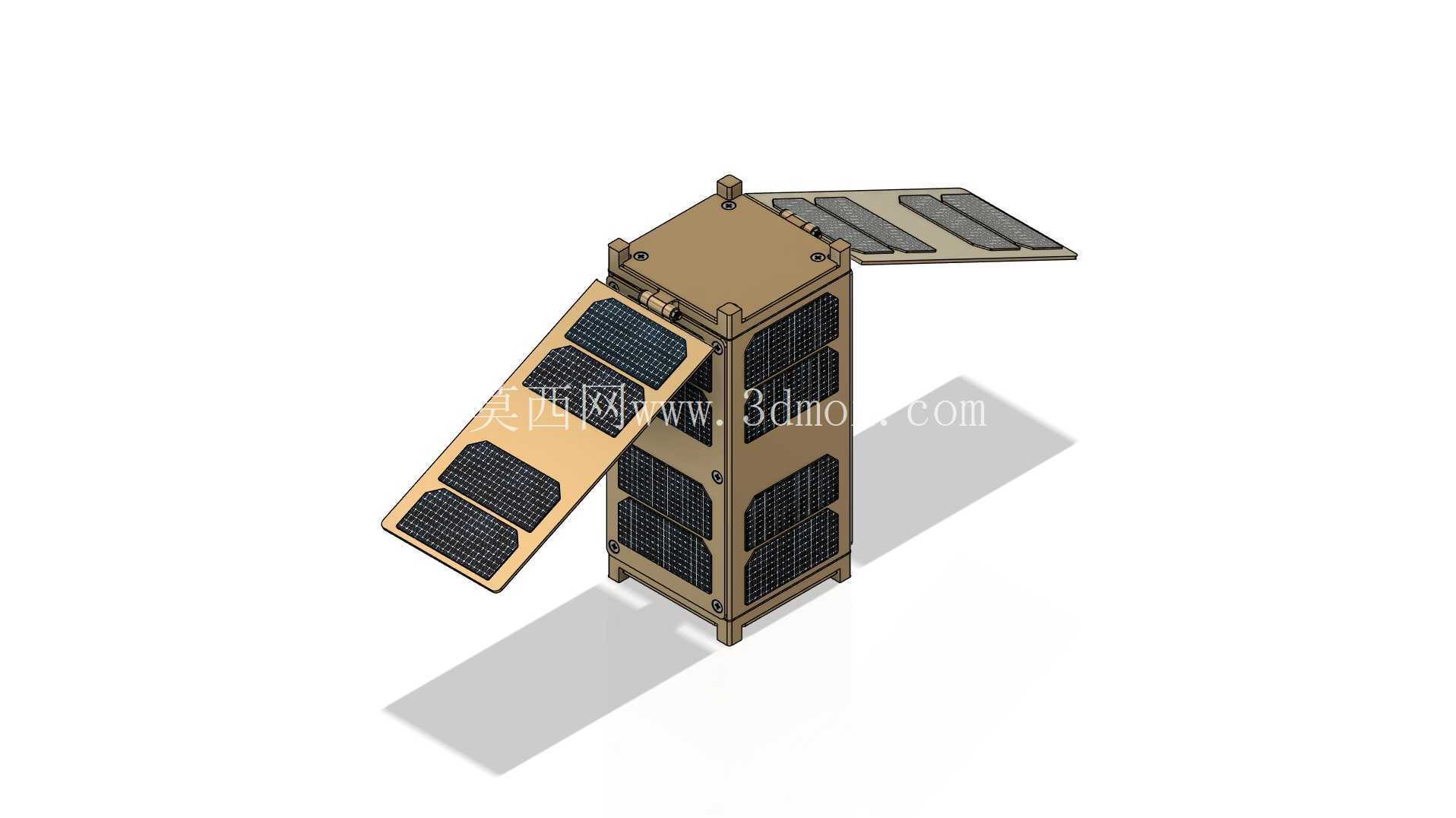

　　结构设计上采用了模块化的框架式主体，主体框架为规整的长方体构型，所有安装孔位统一采用M4螺钉作为紧固连接件，这种选型一方面是考虑到M4螺钉的通用度极高，教学场景下不需要准备特殊规格的紧固件，学生用常规内六角扳手即可完成全结构的拆装操作；另一方面M4螺钉的紧固强度足够承受教学场景下的反复拆装，也能满足地面振动试验的载荷要求，不会出现连接失效的问题。框架侧面预留了大面积的格栅状开口，这些开口并非随意设计，一方面是为了给内部搭载的电路板、传感器、电池组等载荷预留散热通道，避免密闭结构下工作积热影响载荷寿命；另一方面格栅结构可以在保证结构整体刚度的前提下尽可能降低结构自重，对于航天类结构来说，每一克的重量降低都能直接减少发射成本，教学场景下也能让学生直观理解航天结构“轻量化优先”的设计原则。

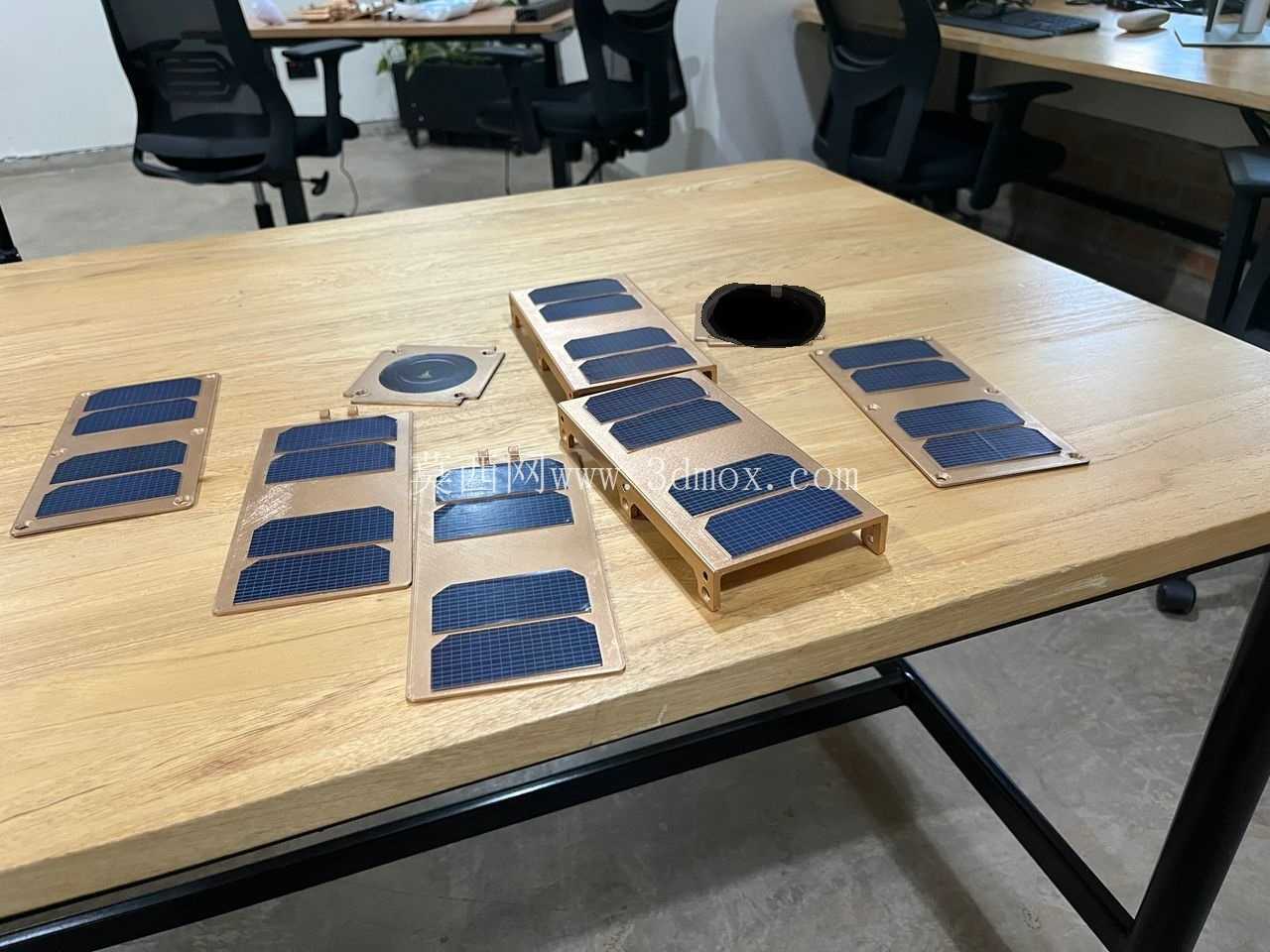

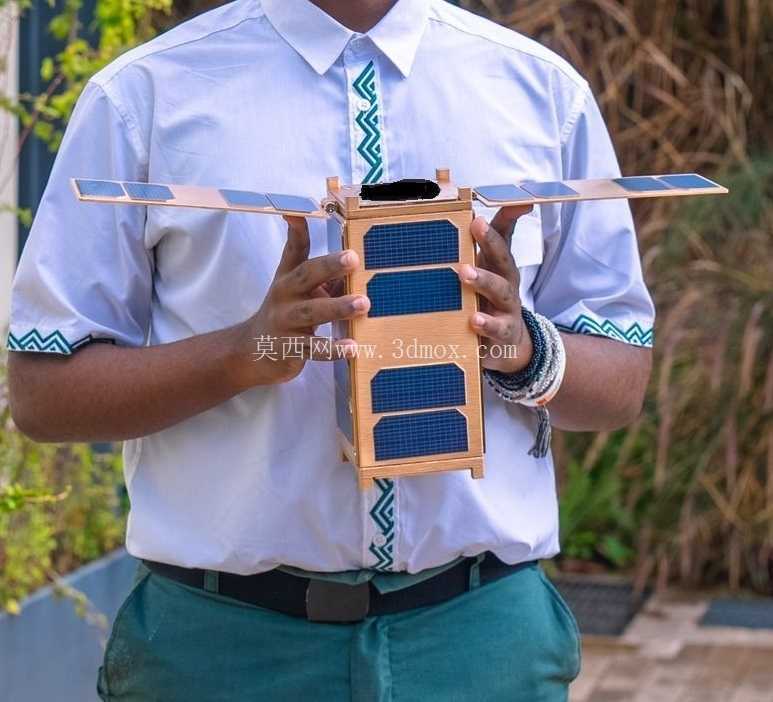

　　太阳能帆板采用了侧翻式展开设计，帆板与主体框架之间通过铰接结构连接，收拢状态下帆板完全贴合在框架侧面，整体外轮廓不会超出2U立方星的标准安装边界，能够顺利推入标准部署器内，不会出现卡滞问题；展开后帆板向外翻开一定角度，可最大化接收太阳辐照面积，为星载设备提供持续的电力供给，铰接位置的阻尼设计经过反复调整，既能保证发射阶段帆板不会意外松脱展开，也能在入轨后通过简单的释放机构顺利展开，不会出现展开卡滞的故障。结构的所有棱边都做了倒角处理，没有尖锐的毛刺棱角，一方面是避免教学拆装过程中划伤操作人员，另一方面也是为了避免在推入部署器的过程中刮伤部署器内壁，影响部署的顺畅性。

　　从安装边界来看，整体结构严格遵循2U立方星的通用尺寸规范，主体截面为100mm×100mm的正方形，总长度控制在227mm以内，完全符合CubeSat标准的尺寸要求，不需要额外修改即可适配市面上绝大多数的立方星部署器。内部的载荷安装空间预留了统一的安装螺孔阵列，用户可以根据自身需求在不同位置固定不同功能的载荷模块，不管是通信模块、遥感模块还是姿态控制模块，都能找到对应的安装点位，不需要对主体框架进行二次打孔修改，降低了二次开发的难度。框架的材质选型适配3D打印工艺，不管是采用PLA、ABS还是尼龙材质都可以顺利打印成型，打印过程中不需要添加额外的支撑结构，大幅降低了制作成本，学生甚至可以自行通过桌面级3D打印机制作结构件，快速完成原理样机的搭建，验证自己的载荷设计方案。

　　在结构刚度设计上，框架的受力路径经过优化，主要承力的立柱部分做了加厚处理，能够承受发射阶段最高15g的过载冲击，不会出现结构变形导致载荷损坏的问题；非承力的侧板部分则做了镂空处理，尽可能减少不必要的材料使用，整体结构的重量控制在300g以内，留给有效载荷的重量余量非常充足。帆板上的太阳能电池片安装位做了下沉式设计，电池片粘贴后不会高出帆板表面，收拢状态下不会与框架或者其他帆板发生挤压摩擦，避免电池片被刮损。整个结构没有复杂的异形曲面，所有特征都是规则的拉伸、切除特征，不管是三维建模学习还是实物加工都非常容易上手，非常适合作为航天结构设计入门的教学案例，帮助初学者快速掌握航天产品的设计规范、尺寸约束、安装接口匹配等核心设计要点。
