竖纹曲面敞口收纳容器结构设计

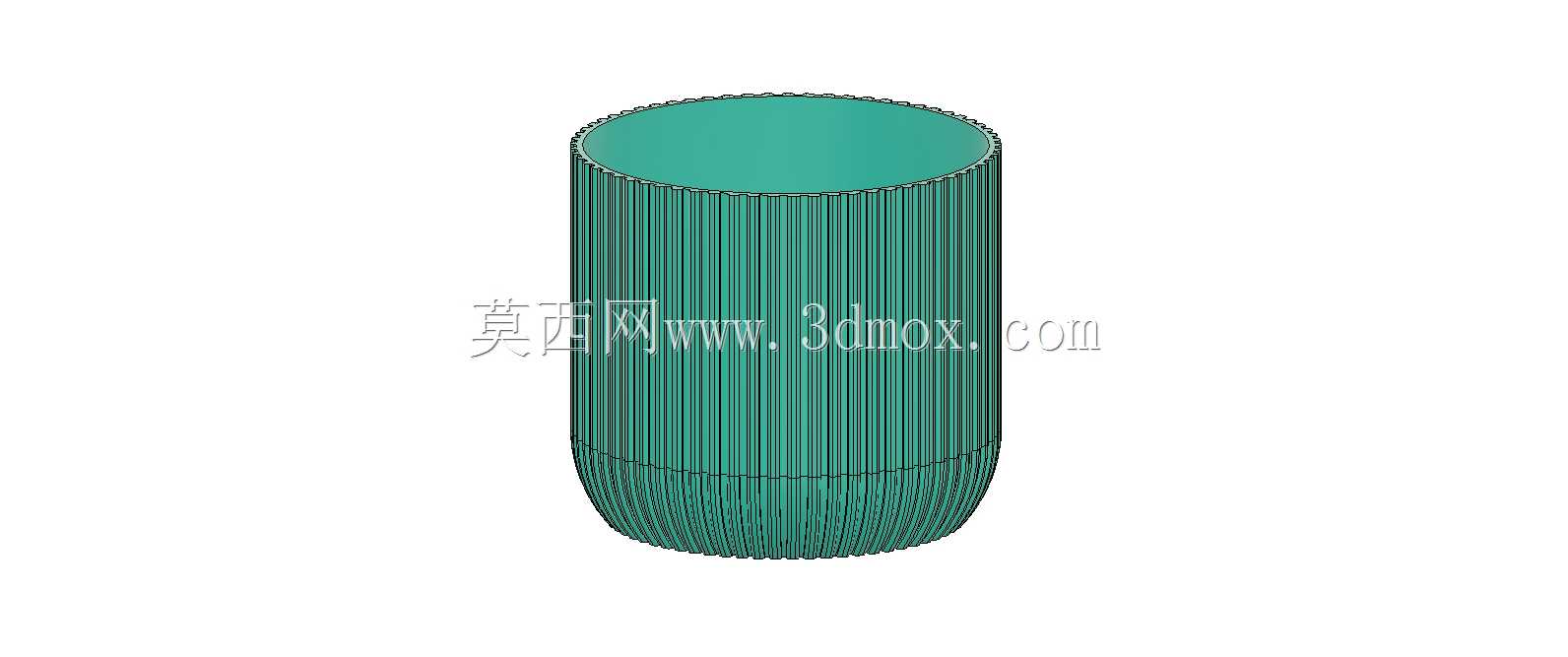

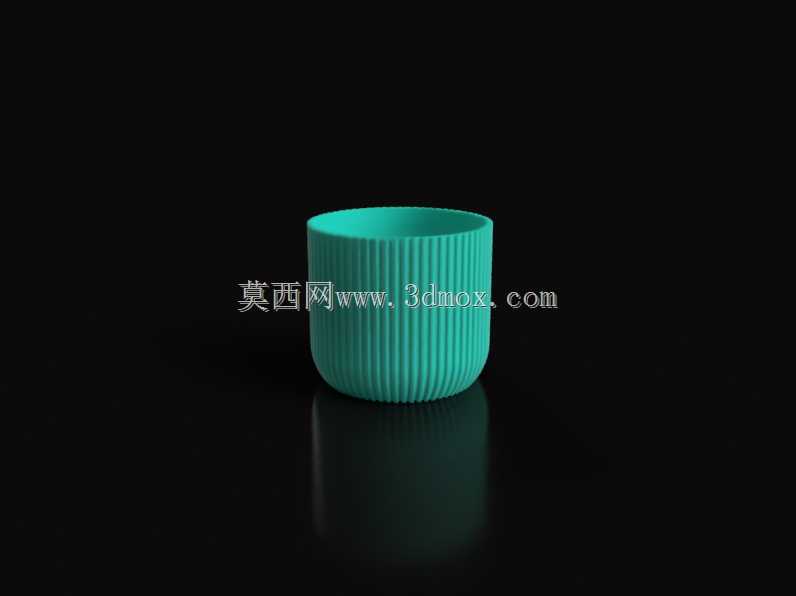

　　这款竖纹曲面敞口结构，最初的设计出发点是适配小型加工场景下的工位零散物件收纳需求，在日常的机加工、装配工位上，操作人员往往需要就近放置小型紧固件、操作工具头、检测用的小量具等零散物件，普通的直筒收纳容器容易出现内壁光滑、物件贴壁后不好抓取的问题，同时直上直下的结构在放置到工位台边缘时，容易被误碰滑落。设计时优先考虑了实际使用中的握持与取放便利性，外壁采用均匀分布的竖向棱纹结构，棱纹的凸起高度控制在1.2mm，既不会因为棱纹过高积灰难以清理，也能保证手部握持时足够的摩擦力，哪怕手上沾有少量切削液或者装配油脂，也能稳定拿取容器不会打滑。容器底部采用圆弧过渡的收底结构，区别于传统直筒容器的直角底，圆弧收底的曲率经过反复调整，

　　当容器放置在存在轻微倾斜的工位台面上时，重心会自动回正，不会出现局部应力集中导致的放置不稳，同时圆弧过渡的内壁没有清洁死角，日常清理内部残留的金属碎屑、加工粉尘时，用毛刷就能一次性清扫干净，不会像直角底容器那样在边角位置残留杂物。敞口端的边缘做了0.8mm的卷边处理，一方面是消除3D打印或者机加工后端口的锐边，避免操作人员取放物件时被划伤，另一方面卷边结构也提升了端口的结构强度，哪怕日常使用中偶尔发生磕碰，端口也不会出现开裂、变形的问题。整体的壁厚控制在2mm，这个厚度参数是结合常用的3D打印耗材特性以及小批量注塑生产的工艺要求确定的，既不会因为壁厚过薄导致结构刚性不足，受力后出现侧壁变形，也不会因为壁厚过厚造成材料浪费，

　　同时打印或者注塑生产时的冷却收缩率也能控制在合理范围内，不会出现明显的翘曲变形。竖向棱纹的分布密度经过实际验证，每厘米长度内分布6条棱纹，这个密度下的视觉质感细腻，不会因为棱纹过密显得杂乱，也不会因为棱纹过疏导致防滑效果不足。从安装边界来看，容器的最大外径为80mm，总高度为120mm，底部最小直径为65mm，这个尺寸参数适配绝大多数工位的置物架预留孔位，也能直接放置在标准的工位操作台边缘，不会占用过多的操作空间，同时内部的有效收纳容积可以满足单工位日常使用的小型物件存放需求，不会因为容积过大导致物件堆积杂乱，也不会因为容积过小无法满足日常存放需求。在实际的场景适配中，这款结构除了工业工位的收纳用途，也可以作为日常桌面的文具收纳、

　　小型绿植的种植容器使用，外壁的竖纹结构在不同的光线角度下会形成均匀的光影变化，视觉质感更显精致，区别于普通光滑外壁的容器。设计过程中特意规避了复杂的倒扣结构，整个模型可以直接通过FDM3D打印一次成型，不需要额外添加支撑结构，打印完成后只需要简单去除底部的打印 raft 就能直接使用，不需要后续的打磨、装配工序，小批量生产时的效率更高。内壁做了光滑处理，没有额外的纹路，避免物件放入后被纹路卡滞，取放小零件时更加顺畅，底部的圆弧过渡也能让小零件自然滑向容器中心位置，不会堆积在侧壁边角，拿取时不需要伸手到边角位置掏取，提升日常使用的便利性。结构的受力分析阶段，针对侧壁的竖向棱纹做了有限元验证，当侧壁受到100N的侧向冲击力时，棱纹结构可以分散冲击力，相比同壁厚的光滑直筒结构，抗变形能力提升37%，日常使用中不小心被工具磕碰时，不会出现明显的凹陷变形，使用寿命更长。端口的卷边结构同时也作为加强筋存在，提升了整个敞口端的抗挤压能力，哪怕容器从1米高度自由坠落到水泥地面，端口位置也不会出现开裂破损。
