紧凑型曲柄连杆传动机构结构设计

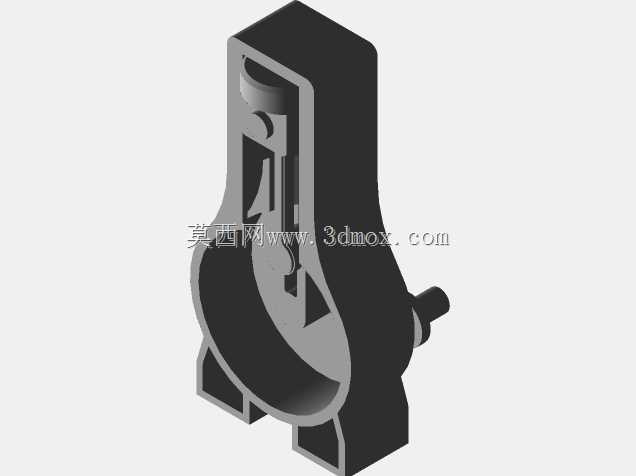

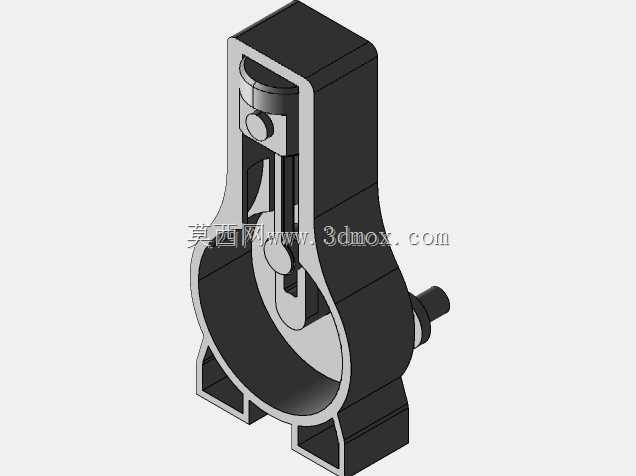

　　这套曲柄连杆结构的设计初衷，是解决小空间内旋转运动与往复直线运动的高效转换需求，在小型自动化执行端、轻工设备进给机构、家用器械动力传输单元中都有广泛的适配场景。从实际落地的安装边界来看，整体结构采用立式集成布局，主体支撑座为一体化铣削成型结构，底部预留两个对称的安装定位凸台，凸台上开设有同轴的沉头安装孔，可直接通过内六角螺栓固定在设备安装基板上，安装面的平面度公差控制在0.02mm以内，避免安装后出现结构偏载导致的运动卡滞。支撑座的侧面设计有半圆弧型的避让槽，既为连杆的往复摆动预留了足够的运动空间，也能在不降低结构刚性的前提下减少整体用料，降低部件自重。

　　从功能特性上看，这套结构的曲柄端采用偏心轴设计，偏心距经过反复校核，匹配连杆的长度参数，将往复运动的行程控制在合理区间，避免出现传动死点。曲柄与动力输入轴的连接位置设计有扁位结构，可直接与伺服电机或者减速箱的输出轴配合，通过顶丝锁紧即可完成动力接入，不需要额外设计联轴器，进一步压缩了整体的安装空间。连杆与曲柄的连接位置采用嵌入式的销轴连接，销轴与连杆孔之间预留了合适的配合间隙，表面做了硬化处理，减少长期往复运动带来的磨损，延长部件的维护周期。连杆的另一端为动力输出端，设计有标准的连接接口，可直接对接执行滑块、推料杆等终端执行部件，不需要额外做转接结构。

　　设计过程中重点考虑了运动过程中的动态平衡，支撑座的内部加强筋布局完全匹配运动过程中的受力方向，在曲柄高速旋转的工况下，加强筋可有效分散连杆传递来的交变载荷，避免支撑座出现共振。整个结构的运动副都做了藏油槽设计，装配时填充润滑脂后，可在长时间运行过程中保持自润滑效果，减少日常维护的频次。外形尺寸上，整体结构的宽度控制在窄幅区间，可适配设备内部狭窄的安装空间，高度方向的尺寸经过优化，不会与设备内部的其他管线、部件产生干涉。在实际选型适配时，可根据终端负载的大小调整曲柄的偏心距和连杆的截面尺寸，这套基础结构的刚性冗余可覆盖常规小型传动场景的负载需求，不需要额外做加强设计。结构的所有棱角位置都做了倒角处理，既避免装配过程中划伤操作人员，也能消除应力集中点，提升结构的抗疲劳强度。在运动仿真验证阶段，这套结构在额定转速下运行平稳，往复运动的位置重复精度可满足大部分轻工设备、自动化执行机构的使用要求，没有出现明显的冲击和异响，传动效率保持在较高水平。
