金属板材冲压成型压力机机架结构

　　这套结构面向薄板冲压成型工序，常见于家电外壳、汽车覆盖件、配电柜钣金件以及五金冲压件的批量生产现场。设备核心任务是把展开后的平板金属坯料送入模具工位，在滑块下行过程中完成落料、折弯、拉伸或浅成型动作，使板材在受控压力下贴合模腔，获得稳定的几何形状与尺寸一致性。

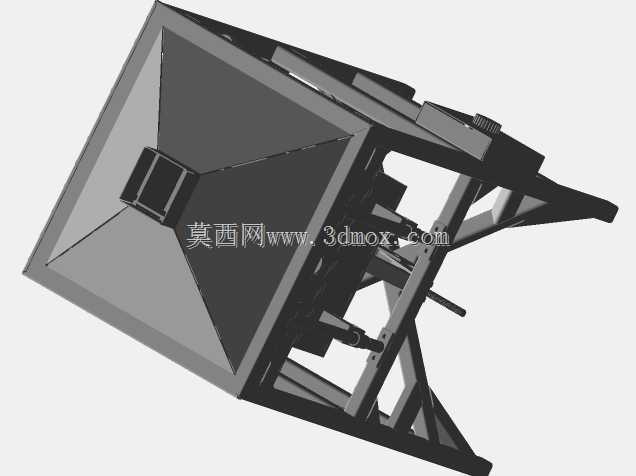

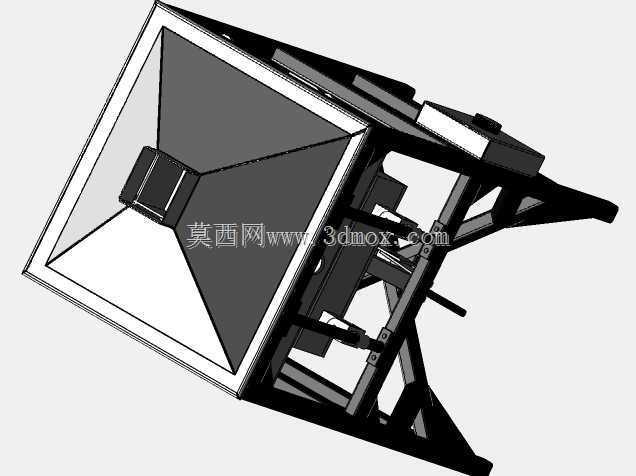

　　从整机布置看，模型重点还原了承力机架、斜向支撑桁架、滑块导向区域以及模具安装界面。机架并非简单方通拼焊，而是采用倾斜受力的框架构型，将冲压力沿斜撑与主立板分散传递，避免单点应力集中。对于冲压工况，这种传力路径很关键：公称压力作用时，闭式或半闭式框架的角变形会直接影响凸凹模对中精度，进而决定制件毛刺、拉伤与回弹水平。

　　设计思路上，板材冲压机优先保证刚性、导向稳定性与操作开口空间。上部承载区需要容纳动力输出与滑块组件，下部工作台面负责固定下模，前后方向则留出送料、取件与机械手对接空间。图中桁架式支撑把厚重受力件与轻量化杆件结合，在控制整机重量的同时提升抗扭能力；杆件交汇节点对应实际焊接或螺栓连接位置，建模时需保留坡口、垫板、加强筋等工艺细节，否则后续出工程图会无法指导生产。

　　安装边界方面，压力机属于冲击载荷设备，底部框架必须落在平整且具备承载能力的基础上，地脚位置要避开厂房伸缩缝和地下管线。工作台面的T型槽或压板孔间距决定模具外形适配范围，滑块底面对工作台面的平行度、行程与闭合高度则决定可装模具的厚度区间。选型时不能只看公称力，还要核对喉口深度、工作台左右前后尺寸、最大装模高度以及出料方向：若加工大尺寸板材，喉口过浅会导致坯料与机身干涉；若配自动化送料线，机架侧面和前方还需预留卷材校平机、送料器与传送带的接口空间。

　　在三维结构核查阶段，应重点检查滑块导轨与机架的配合间隙、压料区域与模具压板的干涉、维修时油缸或曲轴组件的抽出空间，以及吊装运输时整机宽度是否受车间门限限制。板材冲压过程伴随频繁振动，细长撑杆不宜承受明显弯矩，节点板方向应尽量贴合力流；安全防护门、光电保护安装位和废料滑落通道也需要在总体布置早期纳入，而不是等主机定型后补装。整体来看，该结构把成型压力、模具空间、送料路径和机架刚度放在同一框架下平衡，适合作为薄板冲压设备方案设计与结构校核的参考。
