四旋翼无人机机身蜂窝结构设计方案

　　这套四旋翼机身结构的设计，核心围绕小型多旋翼飞行器的实际作业需求展开，首先要考虑的就是户外作业场景下的复杂工况——不管是植保作业时的药剂挂载、航测作业时的设备搭载，还是日常巡检飞行中的气流扰动、轻微擦碰，机身都要兼顾足够的结构强度与尽可能低的自重，毕竟多旋翼飞行器的每克自重都会直接影响续航时长与有效载荷上限。

　　从结构布局来看，机身采用中心承载盘加四向延伸机臂的经典四旋翼布局，中心区域是核心承载区，用来固定飞控板、电池、电调等核心电子元件，四个机臂末端预留了动力电机的安装位，安装孔位按照常规22系列、23系列无刷电机的标准安装孔距设计，能够兼容市面上绝大多数同规格的动力组件，不需要额外做转接件就能完成装配。中心承载盘的上下面都预留了电子设备的安装螺柱，飞控板的安装位特意做了水平基准面设计，装配时不需要额外调平就能保证飞控的初始水平精度，减少后期校准的工作量。

　　结构设计上最突出的特点是承载面采用了蜂窝夹层结构，这种结构在航空航天领域的轻量化设计中应用非常广泛，同等重量下的抗弯、抗扭强度比实心板材高出40%以上，同时蜂窝结构的镂空区域还能预留出走线空间，电调的信号线、电源线可以直接从蜂窝孔位中排布，既避免了飞行中走线晃动带来的干扰，也能让机身内部的布线更加规整，减少风阻。机臂和中心盘的连接位置做了圆弧过渡处理，没有应力集中的直角结构，在遇到突发坠机或者硬着陆的时候，应力能够沿着圆弧面均匀分散，不会在连接位置出现直接断裂的情况。

　　安装边界方面，机身整体的外接尺寸控制在对角电机轴距350mm的常规小型四旋翼范围内，中心承载盘的直径为120mm，厚度为8mm，机臂的宽度为20mm，末端电机安装位的孔距为16mm/19mm兼容设计，能够适配3-6寸的螺旋桨使用。电池安装位预留了绑带穿过的槽位，可以适配2S-4S规格的锂电池，绑带槽的边缘做了圆角处理，不会在飞行震动中磨断绑带。机身底部预留了载荷挂载的安装孔，可以直接挂载运动相机、小型药箱、测绘模块等常见作业载荷，挂载点的位置刚好在整机重心的正下方，不会因为挂载设备导致整机重心偏移，影响飞行稳定性。

　　实际使用中，这种蜂窝结构的机身还有一个额外的优势，就是镂空结构能够给电调、电池这类发热元件提供足够的散热空间，飞行过程中气流穿过蜂窝孔位的时候能够带走元件工作产生的热量，避免长时间飞行时电子设备因为过热出现降频或者故障。机臂的末端还做了轻微的上翘设计，飞行时机臂在升力作用下产生的形变会被上翘角度抵消，保证螺旋桨的平面始终保持水平，不会因为机臂形变导致拉力方向倾斜，浪费动力效率。

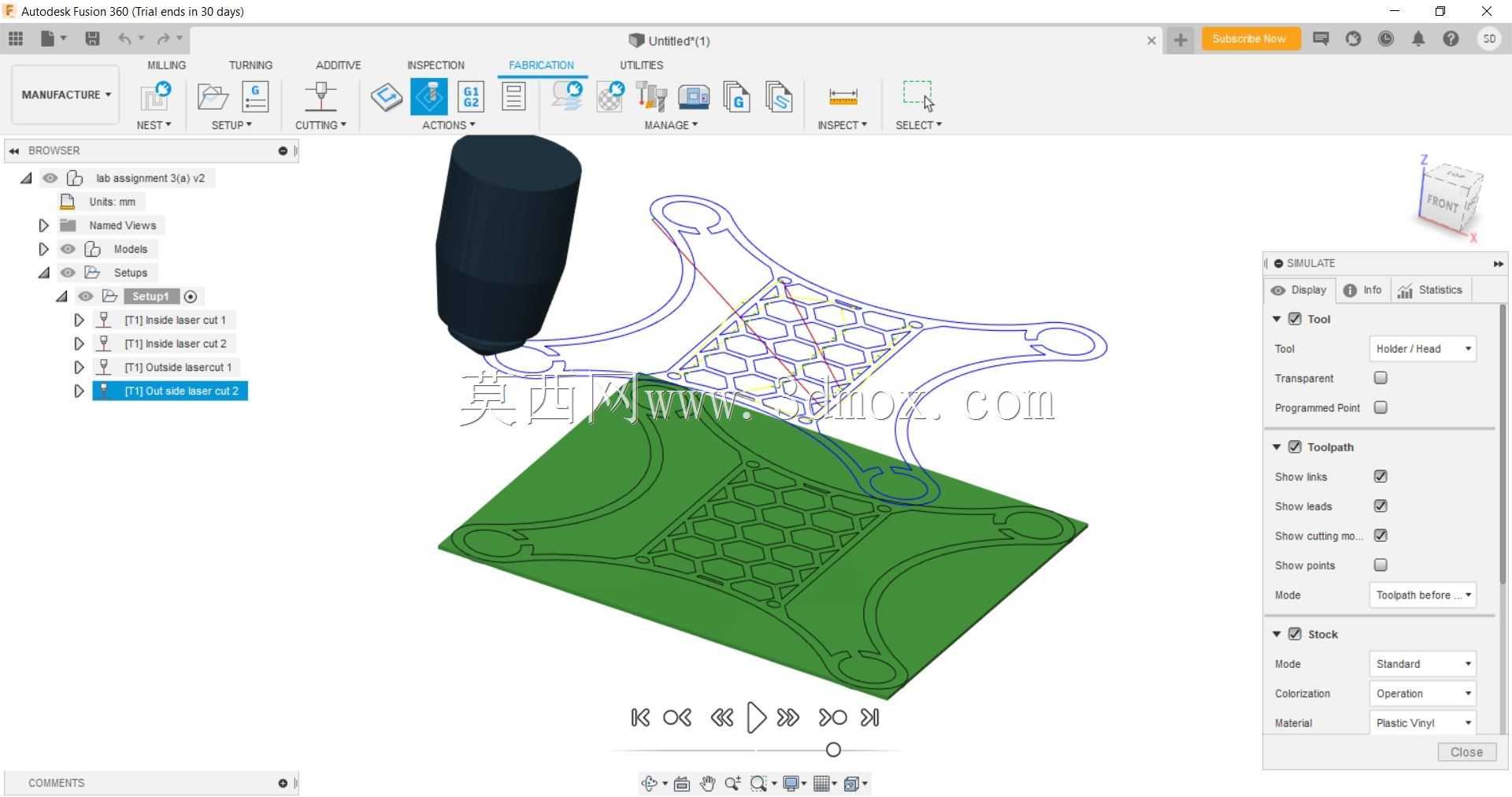

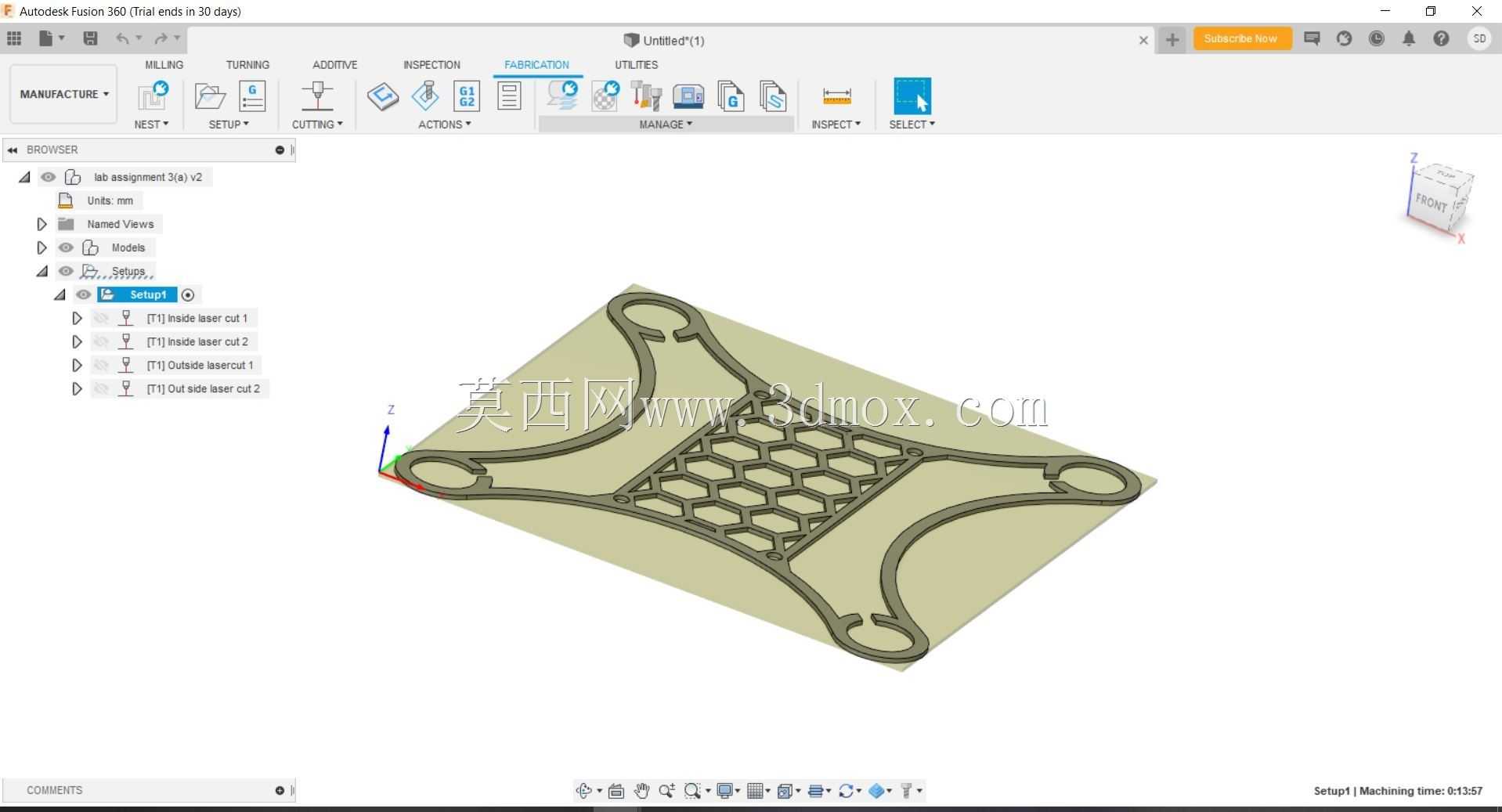

　　从加工适配性来看，这个结构既可以采用碳纤维板材切割加工，也可以采用3D打印的方式制作，蜂窝结构的壁厚设计为1.2mm，不管是碳纤维切割还是FDM、光固化3D打印都能轻松实现，不需要额外做支撑结构，加工成本控制在比较低的水平。装配的时候所有连接位置都采用自定位设计，机臂和中心盘的连接位置有定位卡槽，不需要额外的夹具就能完成精准对位，装配效率比常规的平板机架高出不少，日常维护的时候如果单个机臂出现损坏，只需要单独更换对应的机臂部分，不需要更换整个机身，降低后期的维护成本。

　　考虑到户外作业可能遇到的雨天、扬尘环境，机身的电子设备安装位周围做了轻微的挡边设计，能够阻挡少量的雨水和灰尘直接溅到飞控板上，提升整机的环境适应能力。走线位置的孔位都做了倒角处理，不会划伤线材的绝缘层，避免出现短路的风险。整体结构没有多余的装饰性设计，所有的结构特征都服务于强度提升、重量控制、装配便捷性这几个核心的工程需求，完全针对小型四旋翼飞行器的实际作业场景优化，没有冗余的设计元素。
