4英寸变径入口法兰结构设计

　　这款变径入口法兰主要面向工业除尘、桌面级制造设备的气路连接场景，在木工车间中央集尘系统、小型CNC激光雕刻机排烟管路、FDM3D打印机废气导出通道中都能见到这类结构的应用，核心作用是实现不同通径管路之间的平顺过渡，同时通过法兰盘的安装结构实现管路与设备壳体的刚性固定，避免软接管路在负压抽吸过程中出现脱落、漏风的问题。

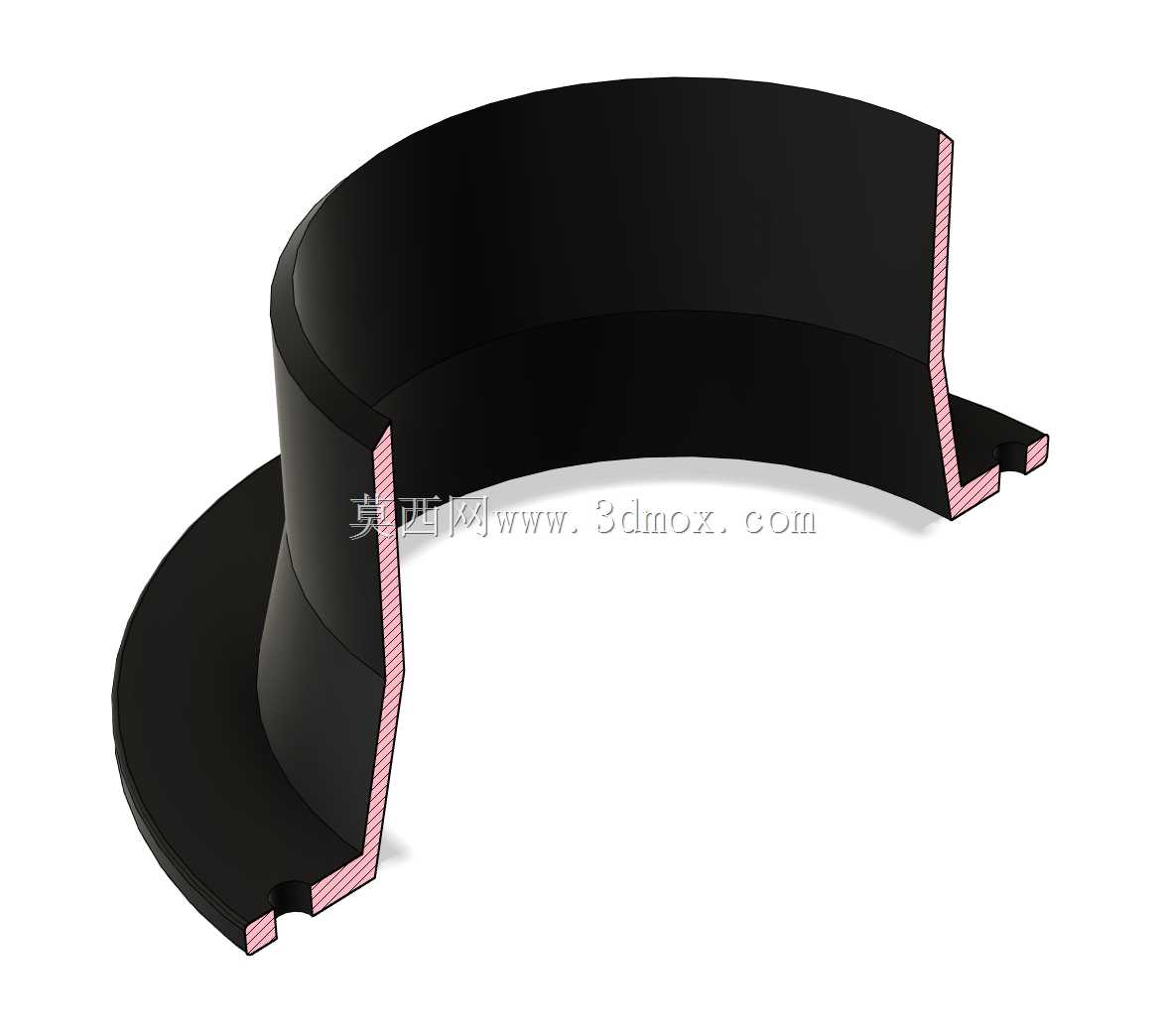

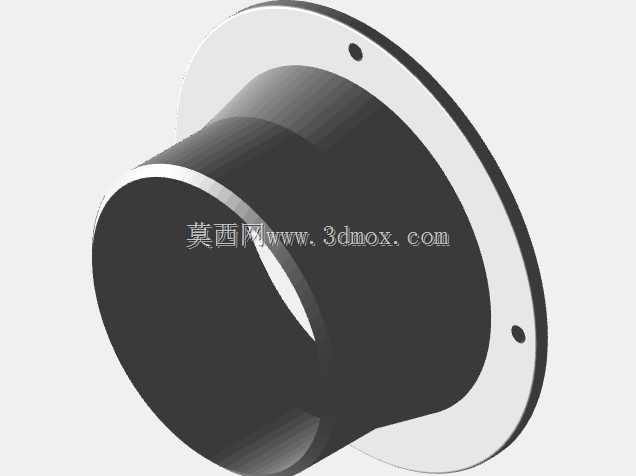

　　从实际使用的工况来看，这类入口法兰长期处于负压工作状态，部分场景下还会伴随含尘气流的持续冲刷，因此结构设计上首先要保证流道的顺滑性，避免出现直角台阶造成的风阻增大、积尘滞留问题。整个主体采用锥段过渡结构，大端为带安装孔的法兰盘，小端为等径直管段用于对接柔性波纹软管，锥段的锥度经过匹配设计，既保证了4英寸通径的有效流通面积，也控制了整体的轴向安装尺寸，不会在设备外侧占用过多的安装空间。

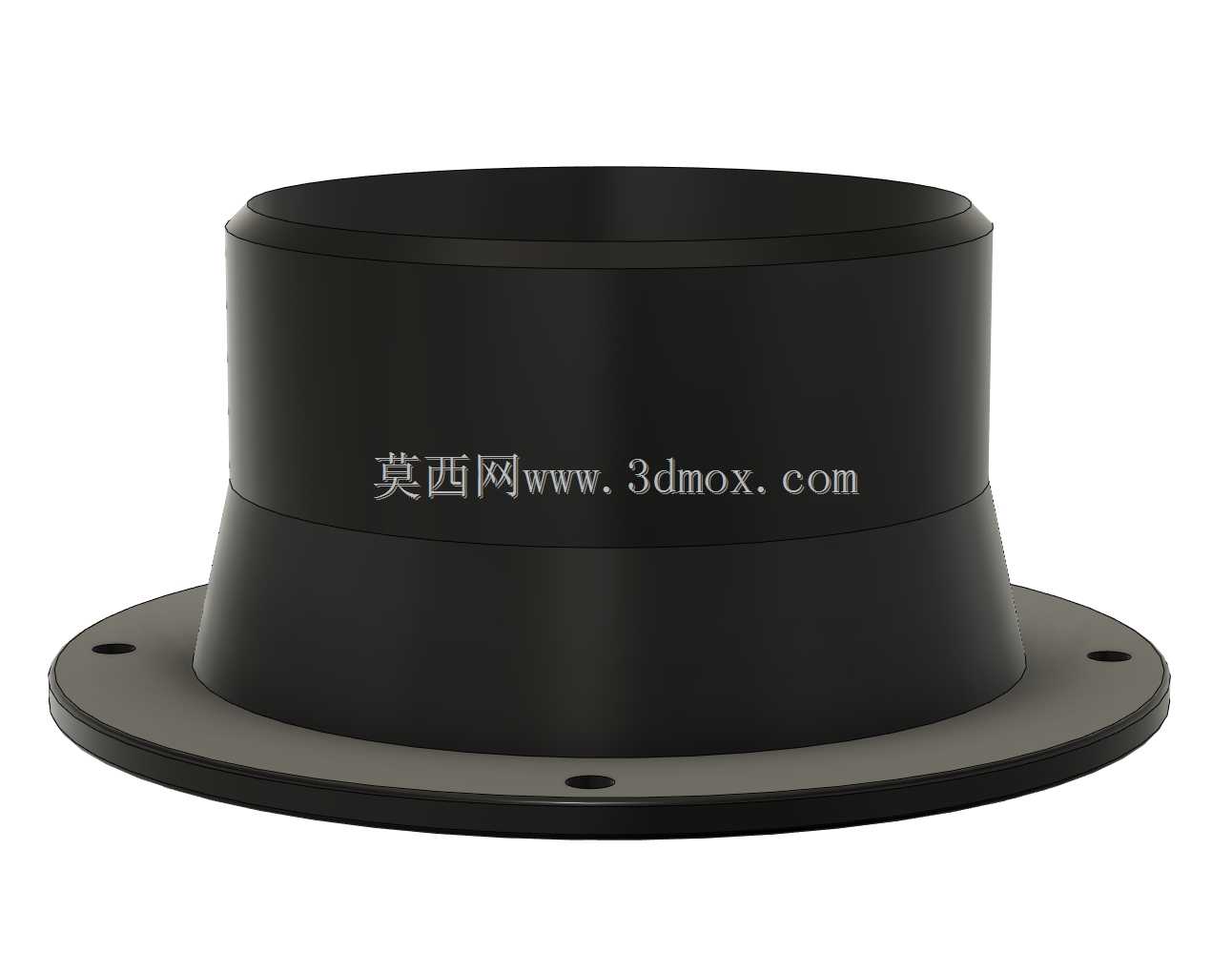

　　法兰盘上的安装孔采用均匀圆周排布，孔位的中心距经过适配常规设备壳体的开孔尺寸，安装时可以通过螺栓或者自攻螺丝直接固定在设备的壳体壁面上，法兰盘与锥段的衔接处做了圆角过渡，一方面降低了流道入口处的局部阻力，另一方面也减少了应力集中，避免在长期负压作用下衔接位置出现开裂变形。直筒段的外径尺寸匹配常规4英寸工业吸尘软管的内径，安装时可以直接将软管套在直段外侧，配合喉箍锁紧即可实现可靠密封，不需要额外加工适配接头。

　　在建模过程中，这类结构需要重点关注几个边界尺寸：首先是法兰盘的外径，要保证安装孔的位置距离法兰外边缘有足够的强度余量，避免锁附螺丝时出现边缘开裂；其次是直段的长度，要预留足够的软管套接长度，一般要保证至少3倍于管壁厚度的套接深度，防止软管在负压抽吸下出现脱开；另外锥段的壁厚要均匀，整体采用等壁厚设计，不管是采用注塑加工还是3D打印制作，都能保证成型后的结构强度一致，不会出现局部壁厚过薄导致的变形问题。

　　实际选型使用时，需要注意该法兰的通径匹配，4英寸的外径规格对应公制100mm左右的通径，适合搭配1.1kW到2.2kW功率的小型集尘风机使用，能够满足单台小型加工设备的排尘、排气流量需求。如果用于多设备并联的集尘支路，还需要根据支路的风量需求核算通径是否满足，避免出现风速过高导致的管路压损过大问题。安装时法兰盘与设备壳体之间可以根据密封需求加装橡胶密封垫，降低缝隙漏风对集尘、排烟效果的影响，直段与软管连接位置建议采用双喉箍对锁的方式，尤其是在设备存在振动的工况下，能够进一步提升连接的可靠性，避免长期使用后喉箍松动造成的漏气问题。

　　从结构通用性来看，这类变径入口法兰属于标准化的气路连接配件，除了集尘、排气场景外，也可以用于新风系统的管路对接、小型通风设备的进出口连接，只要通径和安装孔位匹配，就可以直接替换使用，不需要额外修改结构。建模时将安装孔、法兰盘直径、直段长度、锥段角度都做了参数化预留，后续如果需要适配其他尺寸的管路，只需要修改对应参数就可以快速生成衍生规格，不需要重新绘制整体结构，能够大幅提升同系列配件的设计效率。
