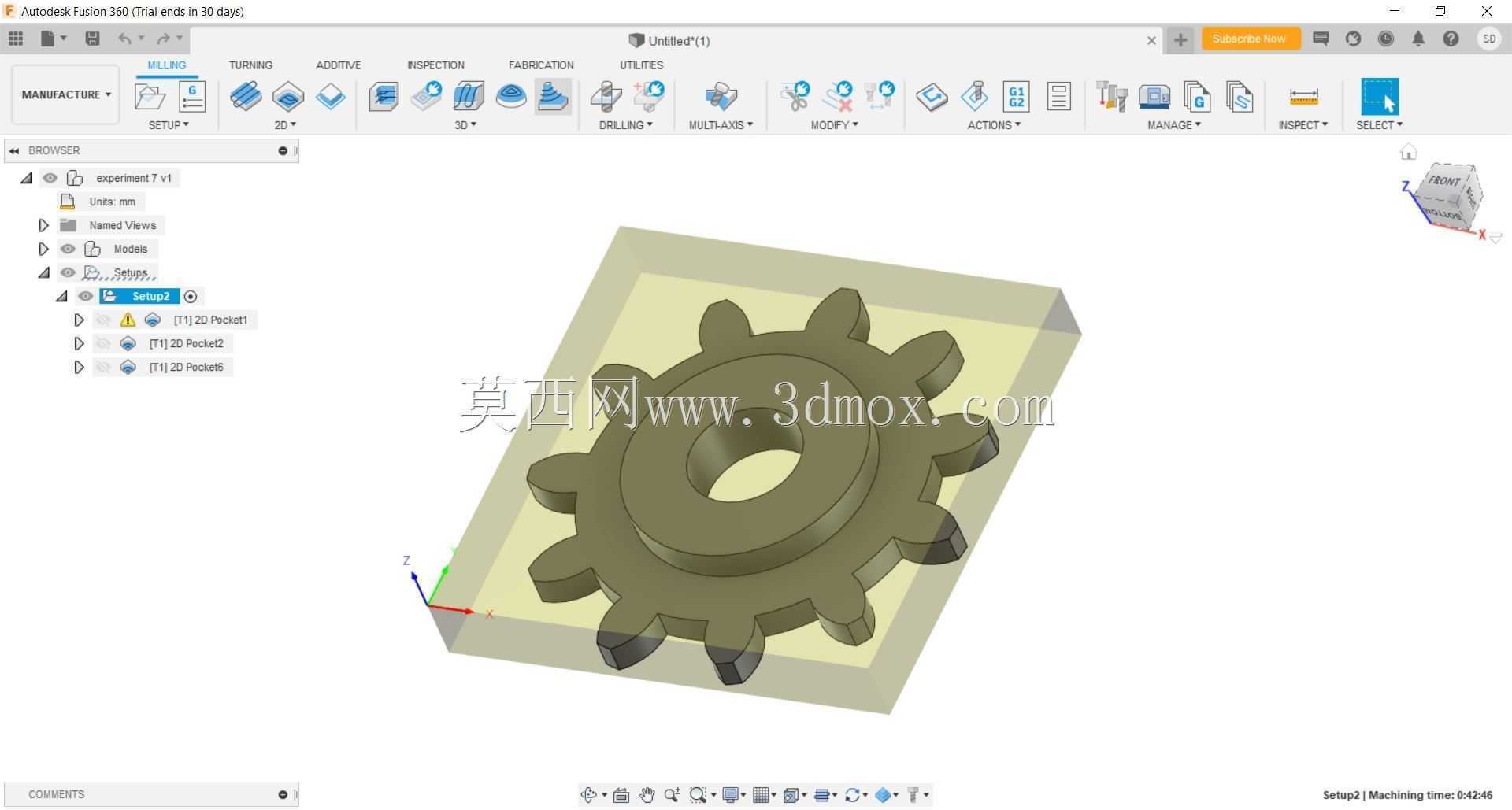

渐开线直齿圆柱齿轮增材制造结构设计

　　这套齿轮结构在建模阶段就同步纳入了增材制造的工艺约束，齿廓采用标准渐开线齿形展开，齿根处做了平滑过渡圆角，避免3D打印逐层堆积时在应力集中位置出现层间结合薄弱、受力开裂的问题。从实际应用场景来看，这类小模数直齿轮常被用在桌面级传动模组、教学演示机构、小型非标自动化的动力传递环节，既可以作为减速机构的末级传动件，也能配合3D打印的机架、轴件完成整套轻量化传动装置的快速验证，不需要额外开模就能完成小批量试制，大幅缩短非标设备的前期迭代周期。设计过程中先确定中心安装孔的配合公差，孔位与齿轮同轴度严格对齐，保证装配到输出轴上后不会出现径向跳动；齿宽方向预留了均匀的壁厚，轮齿部分的实体厚度兼顾打印成型的支撑需求和传动时的抗剪切强度，齿顶圆、

　　齿根圆的尺寸边界在建模时就锁定，和配对啮合齿轮的中心距按照标准侧隙预留，避免运转时出现齿面卡滞、顶齿干涉的问题。考虑到熔融沉积成型的工艺特性，齿轮端面没有设计突兀的薄壁悬空结构，轮齿沿轴向的轮廓连续规整，打印摆放时可以直接以端面为基底平铺成型，仅需要极少的支撑结构，成型后去除支撑的工作量很小，齿面的残留痕迹也方便后续简单打磨就能满足低速传动的啮合要求。齿轮中部的轮毂区域做了适度的加厚处理，用来承担轴系传递过来的扭矩，避免键连接或者顶丝锁紧位置出现应力碎裂；轮缘和轮毂之间的实体区域均匀过渡，没有突变的截面，打印冷却过程中不同位置的收缩量差异被控制在合理范围，成型后齿轮的整体形位公差能够满足低速轻载传动的使用需求。在装配边界上，

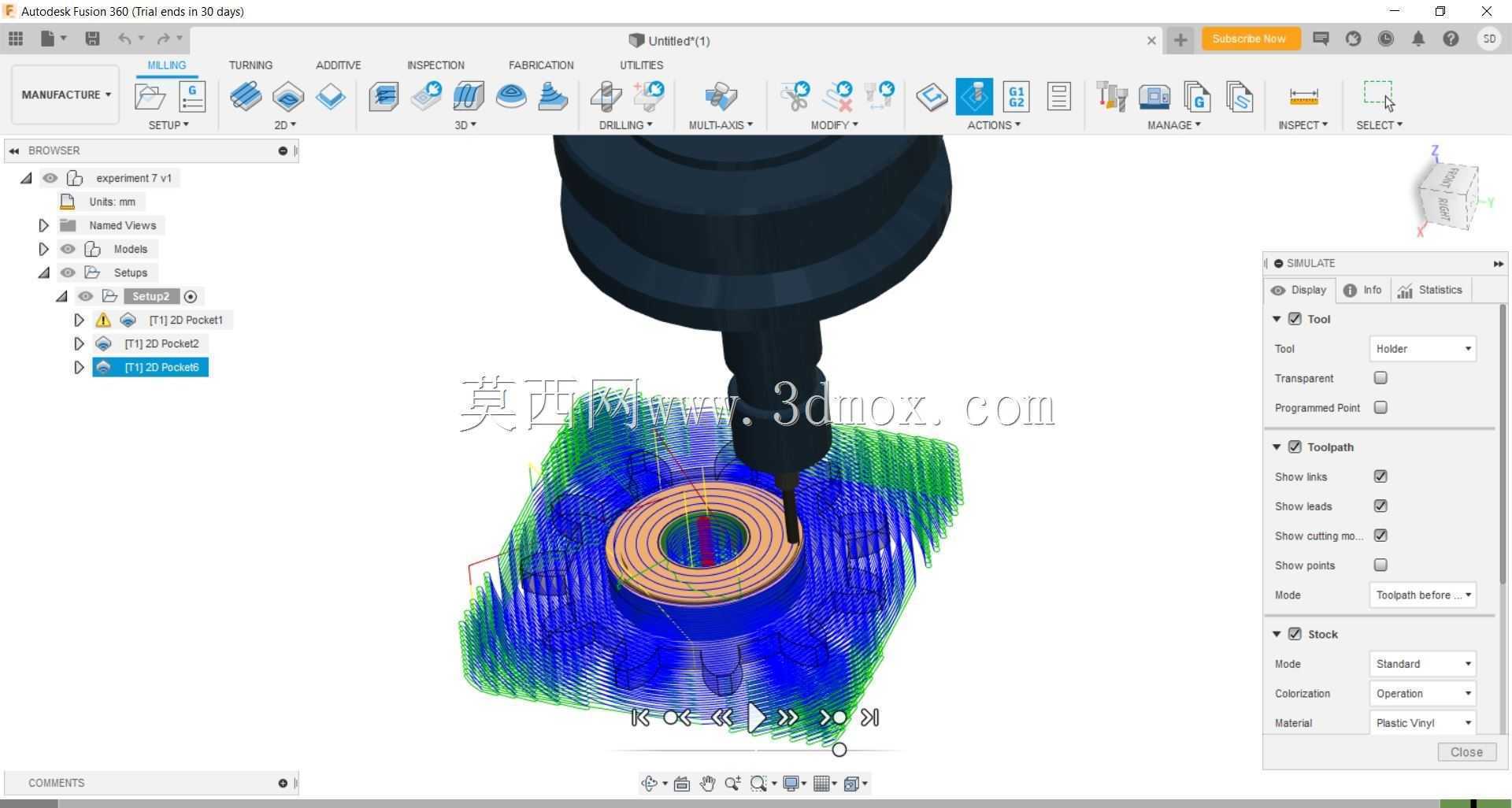

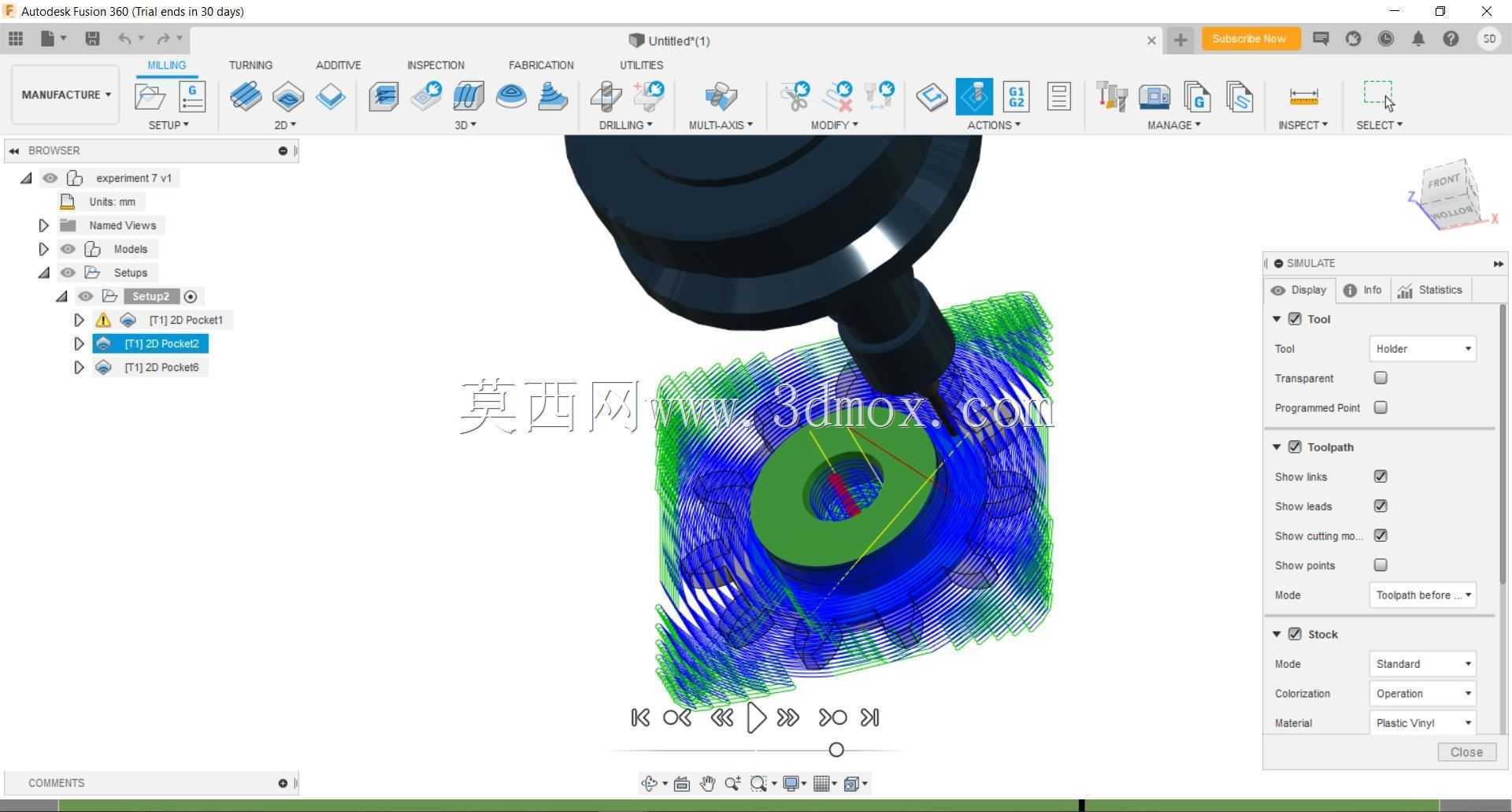

　　齿轮的轴向厚度、外圆直径都和配套的腔体内部空间做了干涉校验，运转过程中轮齿不会和周边的机架、盖板发生摩擦，安装孔的尺寸适配常用的标准圆轴，既可以通过顶丝锁紧实现周向固定，也可以根据使用需求追加键槽结构完成扭矩传递。针对教学场景，这套完整的建模+加工路径演示可以直观展示渐开线齿形的生成逻辑、增材制造分层切片的刀路规划逻辑，让学习者清晰理解从参数化建模到实物加工的全流程；针对非标开发场景，设计人员可以直接在现有模型基础上调整模数、齿数、齿宽参数，快速衍生出适配不同传动比、不同安装空间的齿轮变体，不需要从零开始绘制齿廓曲线，省去大量重复的齿形绘制工作量。模型里同步呈现的打印路径模拟，也能提前预判成型过程中可能出现的翘曲、悬垂缺陷，在设计阶段就调整局部结构，减少实物打印的试错次数。
