激光雕刻机腿部加高延伸支撑筒

　　桌面型激光雕刻机在实际加工中经常遇到工件高度超出原始工作腔的问题，尤其是箱体类零件、厚木板、带夹具的工装、小型模具和需要垫高定位的异形件，设备底部到激光头的有效行程很容易成为限制。这个腿部延伸支撑结构就是针对这类使用场景建立的加高方案，通过在设备支腿位置增加筒状延长件，使整机工作平台相对地面抬升，从而为较高工件留出通过空间。它并不是单纯把机器垫起来，而是要在支撑高度、接触面积、受力传递和装配边界之间取得平衡。

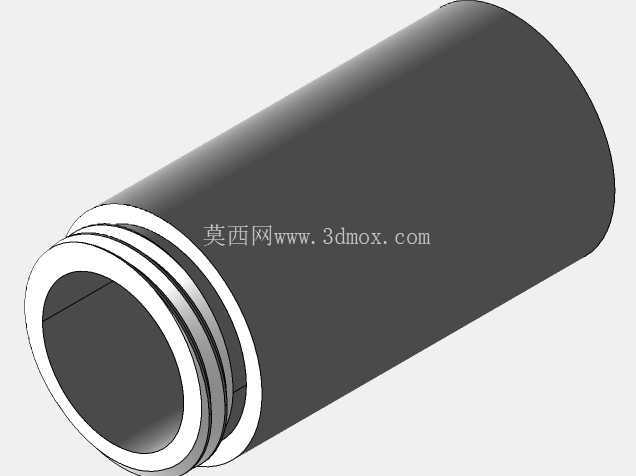

　　从结构形式看，该延伸件采用近似圆筒的主体造型，外形连续、壁厚均匀，上端和下端分别承担与原机支腿或脚垫区域的对接。圆筒方案在桌面设备改装中有明显优势：截面没有尖锐转角，轴向受压时应力分布较平顺，搬运和装配时也不易磕碰；相比多根独立立柱，整体筒件能够提供更稳定的周向约束，减少设备运行时因单侧受力产生的扭动。模型中对端口边缘进行了过渡处理，上端保留与支腿定位相关的环形边界，下端形成较宽的承载面，使压力能够沿筒壁传递到桌面或工作台面。

　　在功能设计上，延伸段的核心任务是增加激光加工区域下方的净空。原机放在普通桌面上时，较厚工件只能通过降低加工位或拆除部分辅具来适应，操作灵活性受限。加装该支撑筒后，设备框架被整体抬高，工件可以从平台下方或加工区域获得更多垂向空间，适合进行较高物件的打标、切割前定位、夹具试装以及小批量加工。对于需要把吸尘管路、集尘盒或辅助定位块布置在机器下方的工位，抬高后的空间也便于管路走向和日常清理。

　　建模时需要重点控制几个装配关系。首先是上端接口与原机支腿的配合直径，若配合过松，设备在快速移动或激光头往复运动时会出现微滑移；若过盈过大，则现场装拆困难，也可能因塑料件打印公差造成无法就位。较合理的思路是保留短定位段，让原机支腿或脚垫能够落入筒口，并通过端面贴合承担主要载荷，定位段只负责限制水平偏移。其次是下端支撑面的平面度，支撑筒放置在桌面上时，环形底面应尽量共面，避免四点接触或局部悬空。对于自制件，可以在底部增加柔性垫圈，用来补偿桌面轻微不平，同时降低振动传递。

　　尺寸边界方面，筒状主体的高度决定了设备抬升量，设计时不能只追求最大加高值。整机重心会随着支腿延长而上移，若抬升过高，激光头在横梁边缘运动时，设备抗倾覆能力会下降，尤其在前侧开门、工件推入或人员倚靠台面时更明显。因此，延伸筒高度应结合原机底座尺寸、支腿间距和常见工件高度综合确定，使增加的净空能够满足加工需求，同时保持足够稳定的支撑跨距。筒体外径不宜明显小于原支腿接触区域，否则会缩小受力面；壁厚则要根据打印材料、填充率和设备重量校核，避免长期受压后产生蠕变。

　　该类零件很适合采用FDM方式制作，但材料选择会直接影响使用效果。PLA成型方便、尺寸稳定，适合室内轻载工况；如果设备附近有激光加工产生的热量，或支撑件长期承受压力，选用PETG、ABS或增强材料会更稳妥。打印时应保证层纹方向与主要受压方向一致，即筒体轴线竖直成型，这样层间承受压应力的状态更合理。端口和配合面可适当增加壁厚或采用较高填充，筒身中部则可在不降低刚性的前提下控制材料消耗。若后期需要批量使用，也可以依据该三维模型翻制注塑件或机加工件，使配合尺寸更加一致。

　　在实际安装中，四个支撑位置应保持等高，建议先在平整工作台面上预装，再逐角检查设备框架是否水平。激光雕刻机对焦点高度较敏感，若支腿加高后机架发生倾斜，切割深度和打标灰度可能出现偏差。支撑筒与桌面之间可增加橡胶垫，既能防滑，也能吸收风扇、抽风系统和运动机构带来的轻微振动。需要注意的是，加高支腿并不会改变激光模组本身的焦距，加工前仍应重新确认工件表面到激光头的距离，并根据新材料调整对焦和升降参数。

　　从工程应用角度看，这类延伸件属于典型的设备辅具结构，结构不复杂，但对接口尺寸、承载稳定性和使用安全要求明确。三维建模时应把原机支腿、脚垫、工作台面和典型工件轮廓一起放入装配环境中检查，不仅要看支撑筒能否安装，还要验证加高后工件是否干涉、线缆是否张紧、排烟管是否有足够弯曲半径，以及人员操作按钮和维护激光模组时是否顺手。通过这些约束完善后的支撑筒，能够让桌面激光雕刻机在不更换主机的情况下，适应更多高工件和复杂夹具场景。
