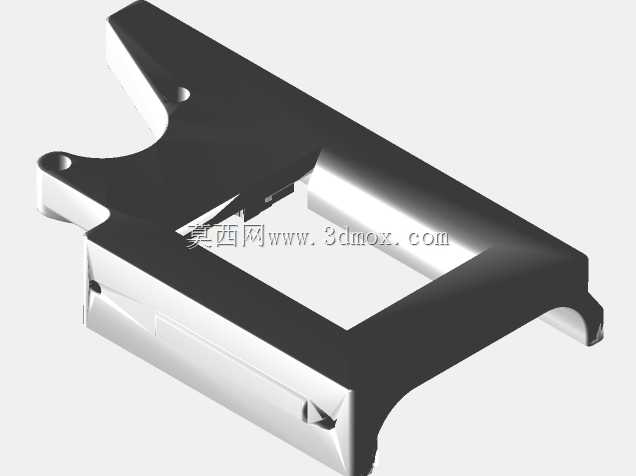

Voron2.4r2带计时器安装位改装左裙板结构件

　　这款改装结构件针对Voron 2.4r2机型的左侧裙板位置做了适配性结构调整，核心是在原有裙板的防护、走线遮挡功能基础上，拓展出小型计时器的嵌入式安装空间，解决桌面级FDM 3D打印机长时间作业时，用户无法直观掌握单批次打印累计时长、剩余作业时长的实际使用痛点。日常打印作业场景里，不少工程样件、大尺寸功能件的单轮打印周期往往超过十小时，很多操作者会在设备旁搭配独立计时器统计作业时长，但独立摆放的计时器要么占用桌面操作空间，要么容易被走线、工具碰落，这款改装裙板直接把安装位整合到机身原有结构上，不需要额外在机身型材上打孔，也不用额外增加外置安装支架，完全依托原有裙板的安装点位实现固定。从结构设计逻辑来看，

　　整个零件的外轮廓完全匹配Voron 2.4r2左前侧机身的安装边界，和相邻裙板、机身框架的拼接缝隙控制在0.2mm以内，不会破坏原有设备的外观整体性，也不会干涉X轴、Z轴运动组件的全行程移动——设计阶段特意校核了运动部件的极限位置，裙板内侧的凸起结构、计时器安装槽的下沉深度都做了避让，哪怕是打印最大成型尺寸的工件，运动的热端组件、皮带传动结构也不会和改装后的裙板发生剐蹭。计时器的安装位采用下沉式卡槽设计，适配市面上常见的方形小型电子计时器的外形尺寸，卡槽四周预留了0.15mm的安装间隙，既可以直接把计时器卡入固定，也方便后期拆卸更换电池，卡槽底部还预留了细小的走线槽，如果选用带外接供电的计时器型号，

　　线材可以顺着裙板内侧的原有走线空间排布，不会外露杂乱。零件本身的安装固定点位完全沿用原有左裙板的螺丝孔位，和铝型材框架上的预装T型螺母位置完全对齐，用户替换原有裙板时不需要重新调整机身框架的预装配件，直接拧入原有规格的螺丝即可完成固定，安装后裙板和机身框架的贴合度和原厂件保持一致，不会出现翘边、缝隙不均的问题。从功能层面来说，除了新增的计时器安装功能，这款裙板依然保留了原厂裙板的所有基础作用：遮挡机身内侧的走线、同步带、驱动板等内部结构，避免日常操作时工具、线材意外卷入运动部件，同时维持机身下部的气流导向，让设备腔体内部的散热气流按照设计路径流动，不会因为裙板的结构改动影响腔体温度控制，对于打印ABS、

　　ASA这类对腔体温度稳定性有要求的工程材料来说，这点尤为重要。设计过程中还针对3D打印的成型工艺做了优化，整个零件没有大角度的悬空结构，摆放打印时不需要添加过多支撑，安装面、卡槽配合面的表面质量可以得到保证，零件的壁厚均匀控制在2.5mm-3mm之间，既保证了安装后的结构强度，不会因为日常拆装、轻微磕碰发生断裂，也不会因为壁厚过大导致打印过程中出现翘曲变形，适配常用的PLA、PETG、ABS等桌面级3D打印材料，用户可以根据自身设备的使用环境选择合适的材料制作，比如日常室内环境使用选PETG就能满足强度和耐温需求，如果设备长期处于较高腔体温度的工作状态，选用ABS材料制作即可。另外，裙板外侧的曲面过渡完全沿用原厂的人体工学设计，设备前方操作时不会有突出的棱角剐蹭操作者手臂，边缘做了R1.5的圆角处理，和相邻的原厂裙板拼接后线条流畅，没有突兀的结构凸起，不会破坏整机的外观一致性。
