PRUSA打印机Nextruder挤出机加热块结构

　　在熔融沉积成型3D打印设备的热端总成里，加热块是衔接热量传递、耗材熔融、喷嘴固定的核心承载零件，这款适配PRUSA Nextruder挤出系统的加热块，在结构设计上完全围绕FDM打印的实际工况做了针对性优化，没有冗余的结构设计，每一处孔位、平面都对应实际装配与功能需求。从实际应用场景来看，这类加热块主要服务于桌面级FDM3D打印设备，不管是个人DIY改装、原厂备件替换，还是小型工作室的批量设备维护，都需要这类结构精准的加热块作为热端核心部件，它直接决定了耗材熔融的温度均匀性，进而影响打印过程中出丝的稳定性，最终关联到打印成品的层间结合强度、表面成型质量。

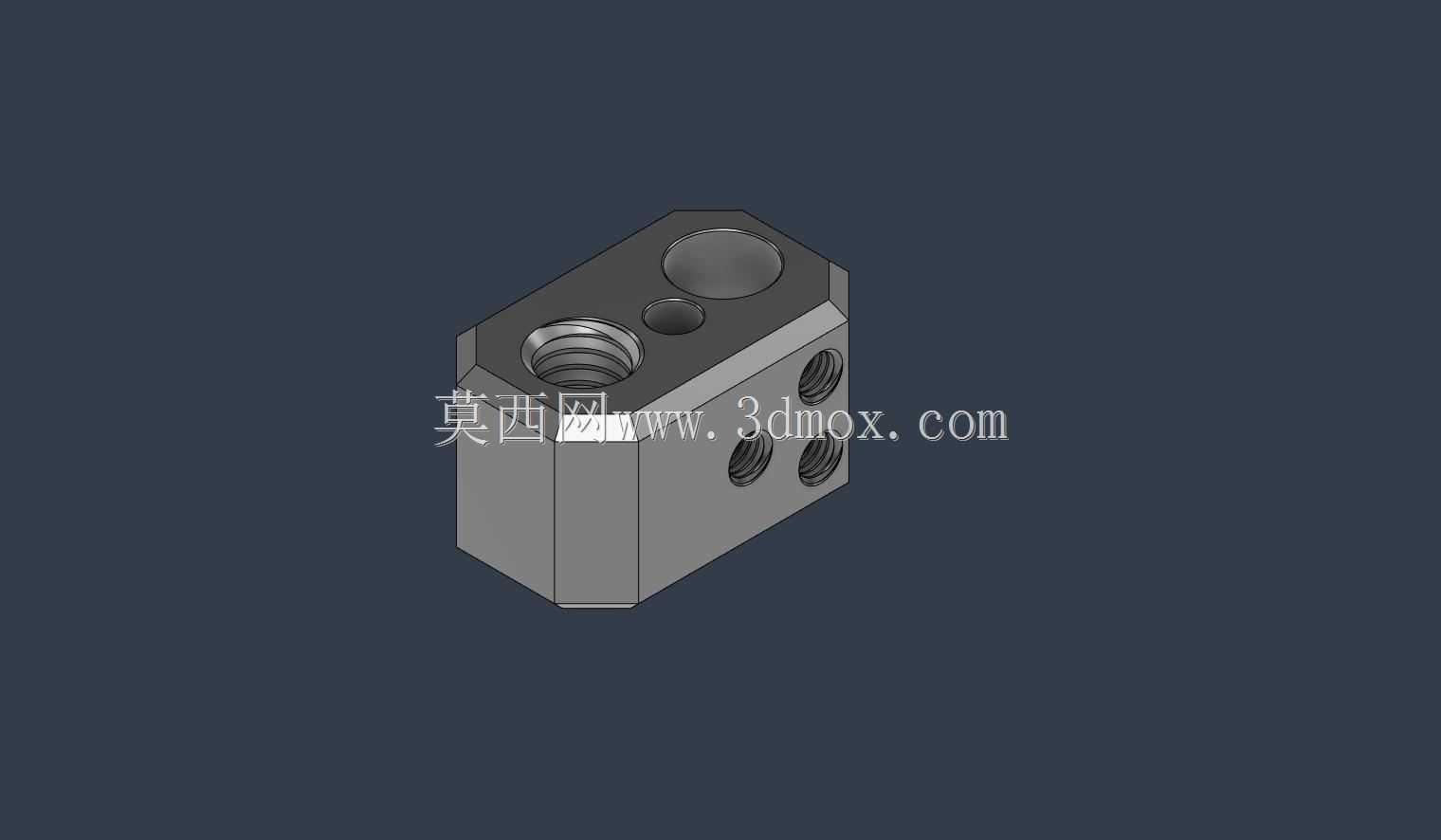

　　从功能特性上拆解，这款加热块采用方块式主体结构，首先预留了加热棒的安装孔位，孔位与加热棒的配合公差控制在合理区间，既保证加热棒能够顺利插入装配，又能减少加热棒与块体之间的空气间隙，降低接触热阻，让加热棒产生的热量能够快速、均匀地传导到整个块体，避免局部温度差导致的耗材熔融不均。同时块体上设置了温度传感器的安装孔，孔位位置靠近喷嘴安装端，能够更精准地采集喷嘴附近的实际温度，减少温控滞后，让温控系统的调节更及时，避免打印过程中出现温度过冲或者温度不足的问题，前者容易导致耗材碳化堵头，后者会造成耗材熔融不充分、出丝不畅甚至断料。

　　喷嘴的安装螺纹孔设置在块体的下端面，螺纹规格匹配标准的M6螺纹喷嘴，同轴度公差经过严格控制，保证喷嘴安装后与上方的喉道保持同心，避免耗材输送过程中出现卡滞、漏料的问题。块体侧面设置的多个螺纹孔，分别用于喉管固定、散热端衔接、外部挡片或者硅胶套的安装，不同孔位的深度都经过计算，既保证连接强度，又不会穿透到加热棒或者传感器的安装腔，避免出现装配干涉或者热量异常流失的问题。顶部的孔位用于衔接挤出机的进料通道，孔道内壁做了光滑处理，减少耗材输送过程中的摩擦阻力，尤其是打印柔性耗材的时候，光滑的内壁能够避免耗材在通道内弯折、堵料。

　　设计思路上，这款加热块没有采用异形轻量化结构，而是选择了规整的方块构型，一方面是因为方块结构的加工工艺性更好，不管是铣削外形还是钻孔攻丝，都能在常规的数控铣床上完成加工，不需要复杂的工装夹具，加工成本更低，备件替换的经济性更好；另一方面，方块结构的六个平面都可以作为装配基准面，安装的时候能够快速找准定位，保证加热块与挤出机其他部件的相对位置精度，比如加热棒的轴线与喷嘴轴线的垂直关系，温度传感器与加热棒的平行间距，都能通过基准面的定位得到保证。块体的材质选择上，这类加热块通常采用导热性能优异的铝合金或者铜合金加工，表面不做多余的涂层处理，保证热量传导效率，同时金属材质的高温稳定性好，在长期200-300摄氏度的工作温度下不会出现形变、强度下降的问题，能够长期稳定工作。

　　从安装边界和尺寸来看，这款加热块的整体外形尺寸紧凑，适配Nextruder挤出机的狭小安装空间，不会和周边的散热风扇、自动调平传感器、挤出齿轮组件产生干涉。各个安装孔的位置都经过装配校验，加热棒插入后不会突出块体过多，温度传感器安装后引线可以顺着挤出机的走线槽布置，不会被运动部件剐蹭。喷嘴安装后突出块体下端面的长度符合原厂设计要求，能够配合打印平台的调平行程，避免打印过程中喷嘴刮蹭平台或者距离平台过远导致的出丝粘接不牢。侧面的固定螺丝孔位与挤出机的安装支架完全匹配，不需要额外打孔或者改装，直接替换原有加热块即可完成装配，降低了备件更换的难度。

　　在实际使用过程中，这类加热块的热容量设计经过匹配，既不会因为体积过大导致升温速度慢、预热时间长，也不会因为体积过小导致热容量不足，打印过程中连续出丝的时候温度下降过快，尤其是高速打印的时候，耗材快速通过喷嘴带走大量热量，足够的热容量能够保证温度波动控制在极小的范围内，保证高速打印下的出丝稳定性。块体的边角都做了小倒角处理，一方面是去除加工毛刺，避免装配的时候划伤操作人员或者周边的线路，另一方面也能减少尖锐边角的应力集中，在长期冷热交替的工作环境下，不会因为热应力出现开裂的问题。另外，块体的平面度经过加工保证，安装硅胶保温套的时候能够完全贴合，减少热量向周边散热部件的流失，降低加热棒的功率损耗，同时也能避免热量传导到上方的散热端，导致喉管处的耗材提前软化，造成近端堵料的问题。
