按动式透明杆中性书写笔结构设计

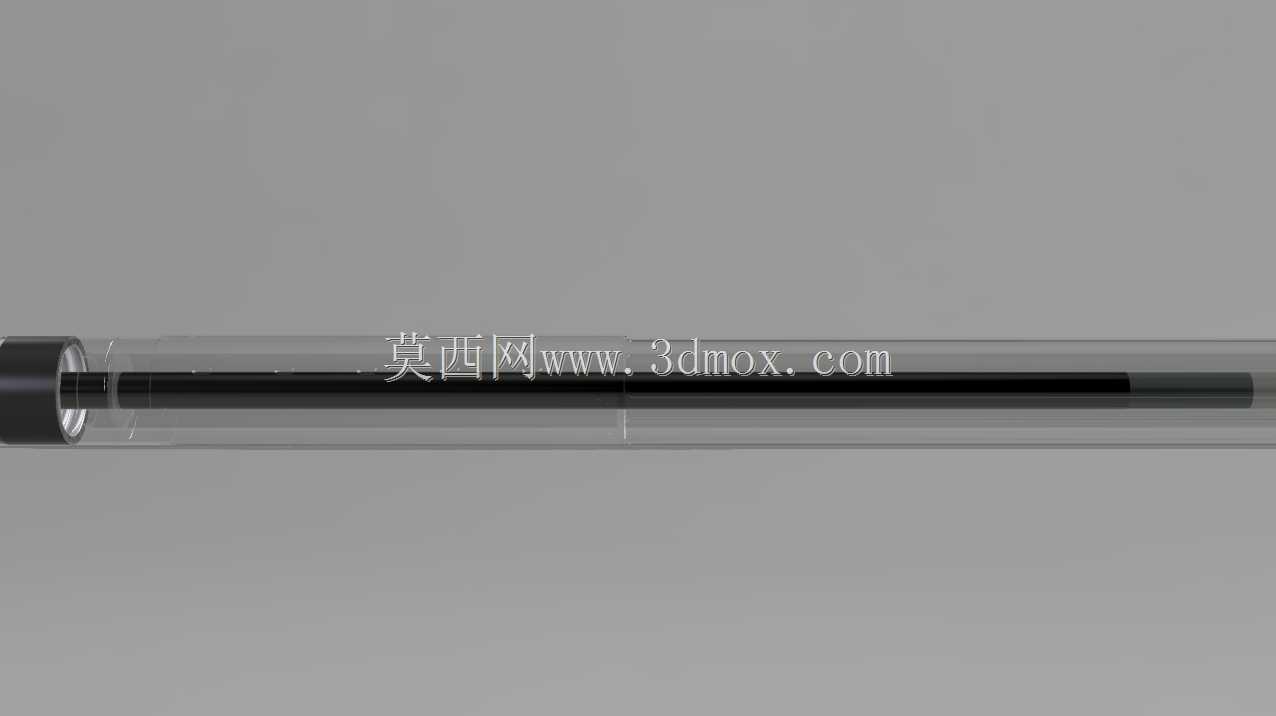

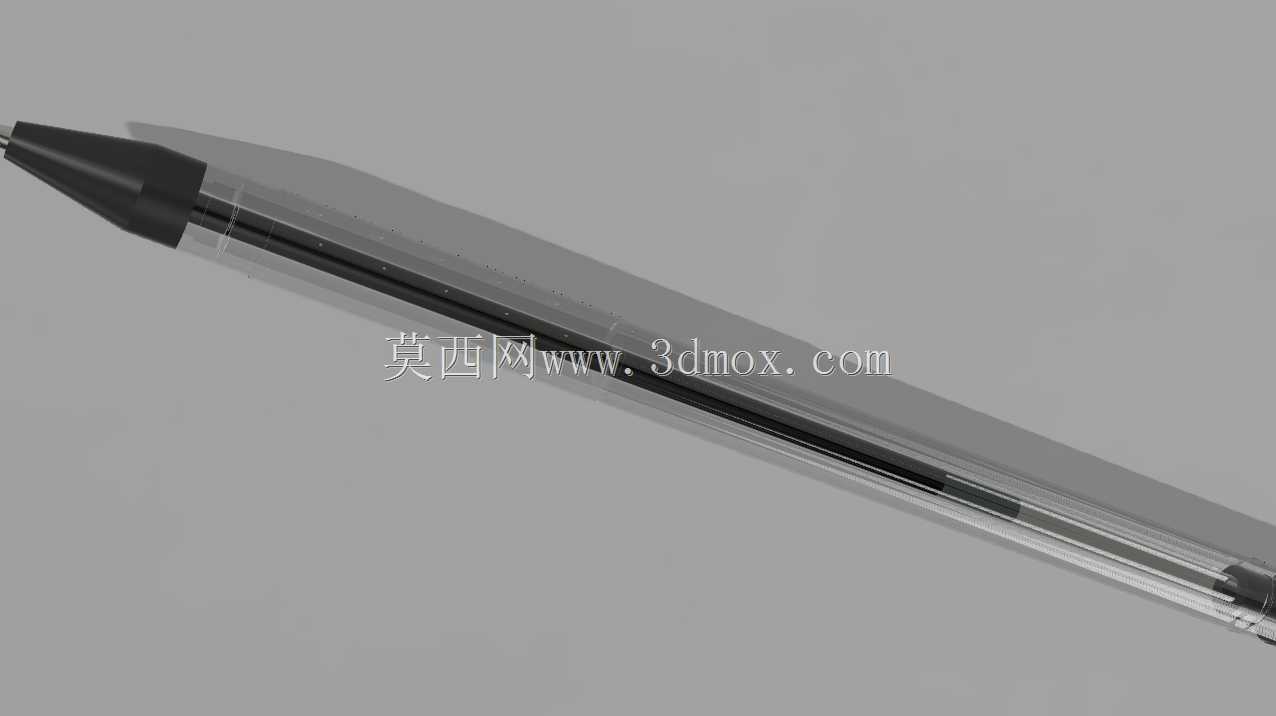

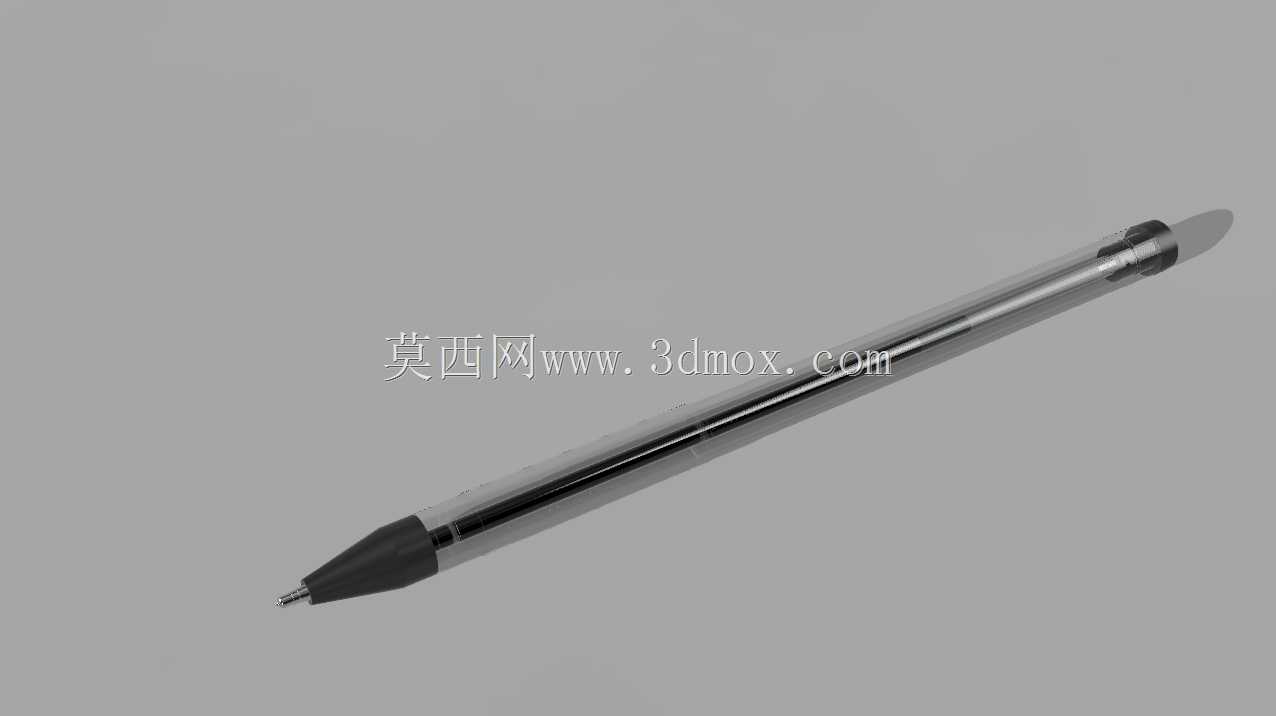

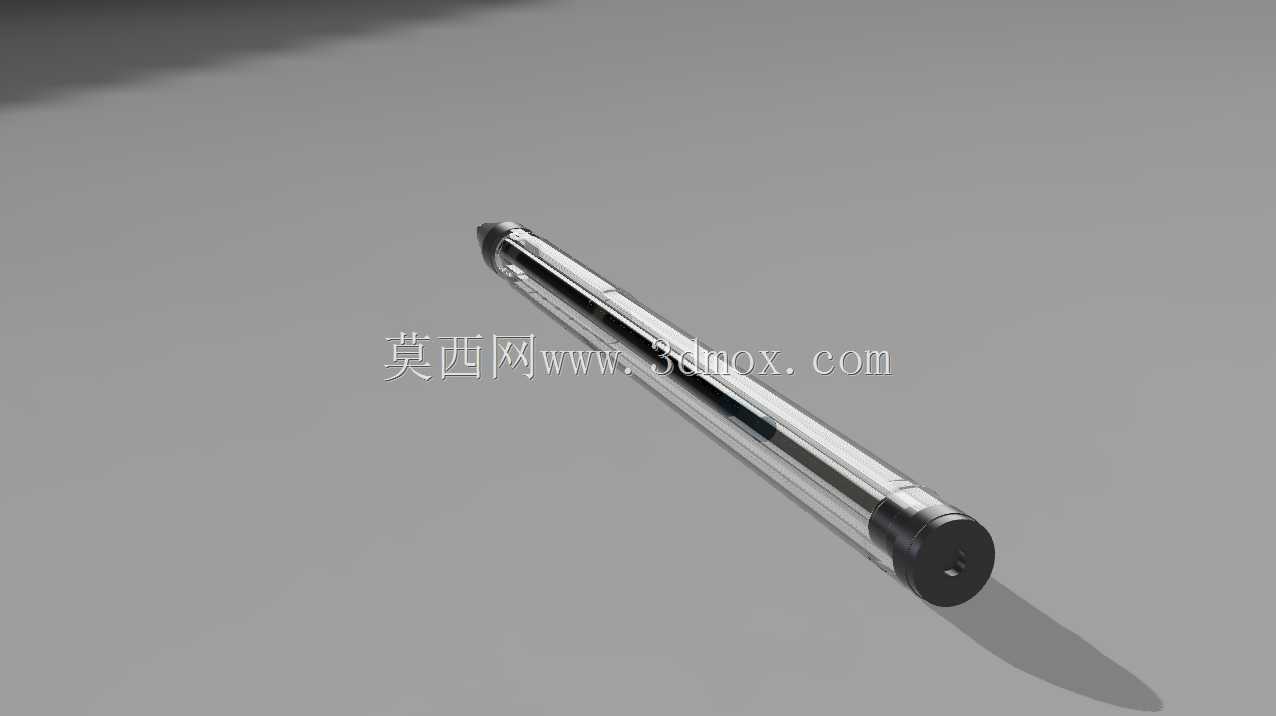

　　日常办公与学习场景中，书写笔是普及率最高的手持工具之一，这款按动式中性笔的结构设计，完全围绕手持书写的人机需求、耗材替换的便捷性、长期使用的结构可靠性展开，没有多余的装饰性结构，所有曲面与尺寸设定都服务于实际使用体验。从手持握持的核心需求出发，笔身握持段做了微收腰的锥面过渡，靠近笔尖的橡胶包裹段直径控制在10mm左右，匹配成年人手指自然握持的围度，长时间书写不会产生硌手的压痕，橡胶段表面做了细微的磨砂纹理，即使手部出汗也不会出现打滑移位的问题，保证书写轨迹的稳定。笔身主体采用透明PC材质的薄壁管结构，壁厚控制在1.2mm，既保证了笔杆的抗弯折强度，意外从桌面高度跌落不会出现开裂变形，又能直观看到内部笔芯的剩余墨量，

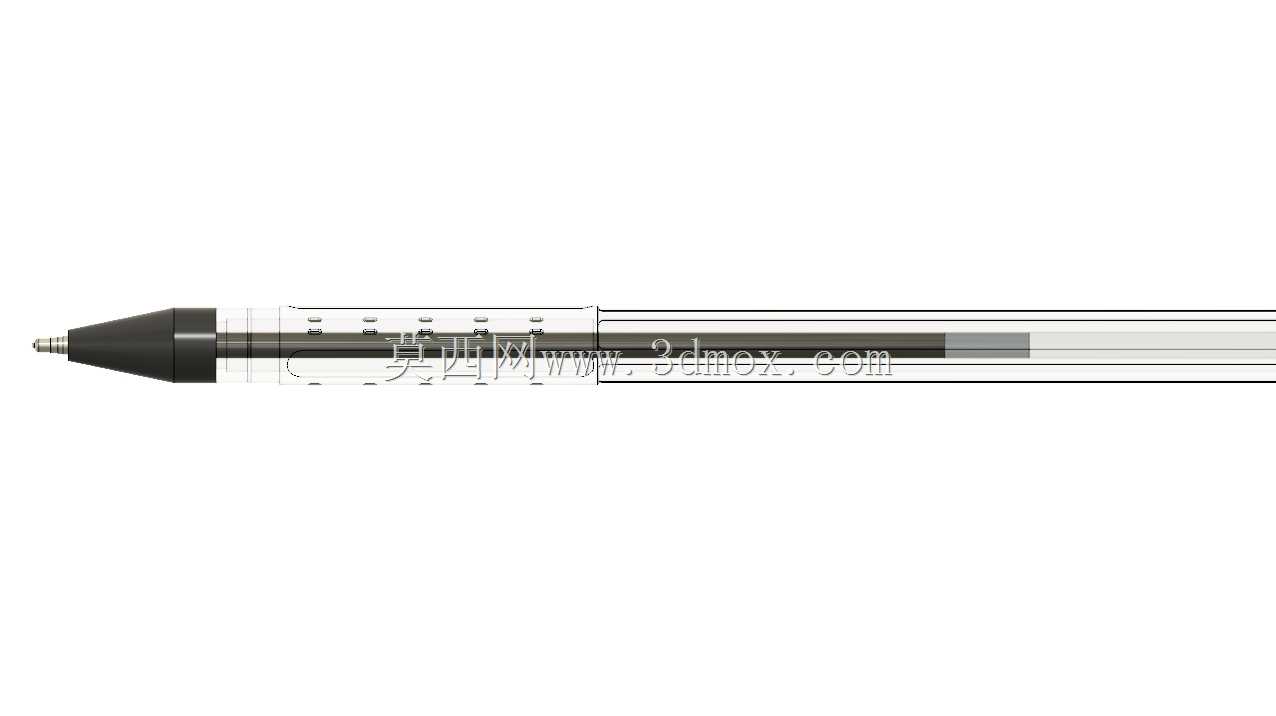

　　使用者可以提前准备替换耗材，避免使用过程中突然断墨影响工作节奏。笔尖位置的金属导向套做了0.5mm的内孔精度控制，笔芯头伸出后与导向套的配合间隙控制在0.02mm以内，书写过程中不会出现笔尖晃动导致的笔迹分叉问题，金属导向套与笔杆锥面采用过盈压装的配合方式，日常插拔笔帽、按动出芯的反复受力下不会出现松脱移位。按动结构设置在笔身尾端，采用标准的棘轮锁止结构，按动行程控制在4mm，按压力度设定在8N左右，既不会因为按压力度过轻导致放在口袋里误触伸出笔尖弄脏衣物，也不会因为按压力度过大造成操作疲劳，棘轮的齿形角度做了优化，每次按动的反馈清晰，没有卡滞的虚位，锁止状态下能承受15N的轴向推力，书写过程中施加正常书写压力时，笔芯不会出现回缩的问题。内部的笔芯安装腔做了统一的直径设定，兼容市面主流的通用按动中性笔芯，不需要匹配专用耗材，替换时只需要旋开笔身中段的连接螺纹，就能直接取出旧笔芯更换新的耗材，连接螺纹采用M12×0.8的细牙螺纹，旋合手感顺畅，多次反复拆装也不会出现滑牙问题，螺纹配合处做了0.1mm的间隙预留，即使笔身因为温度变化出现轻微形变，也能正常旋开。笔夹结构集成在尾端按动件的侧面，采用弹性PA材质一体成型，夹持厚度范围在0.2mm到5mm之间，可以稳定夹在笔记本、工装口袋、文件封皮上，笔夹的弯折处做了R2的圆角过渡，反复夹持不会出现应力断裂，夹持面做了细微的防滑齿，夹在薄纸张上也不会轻易滑落。从结构装配的角度来看，

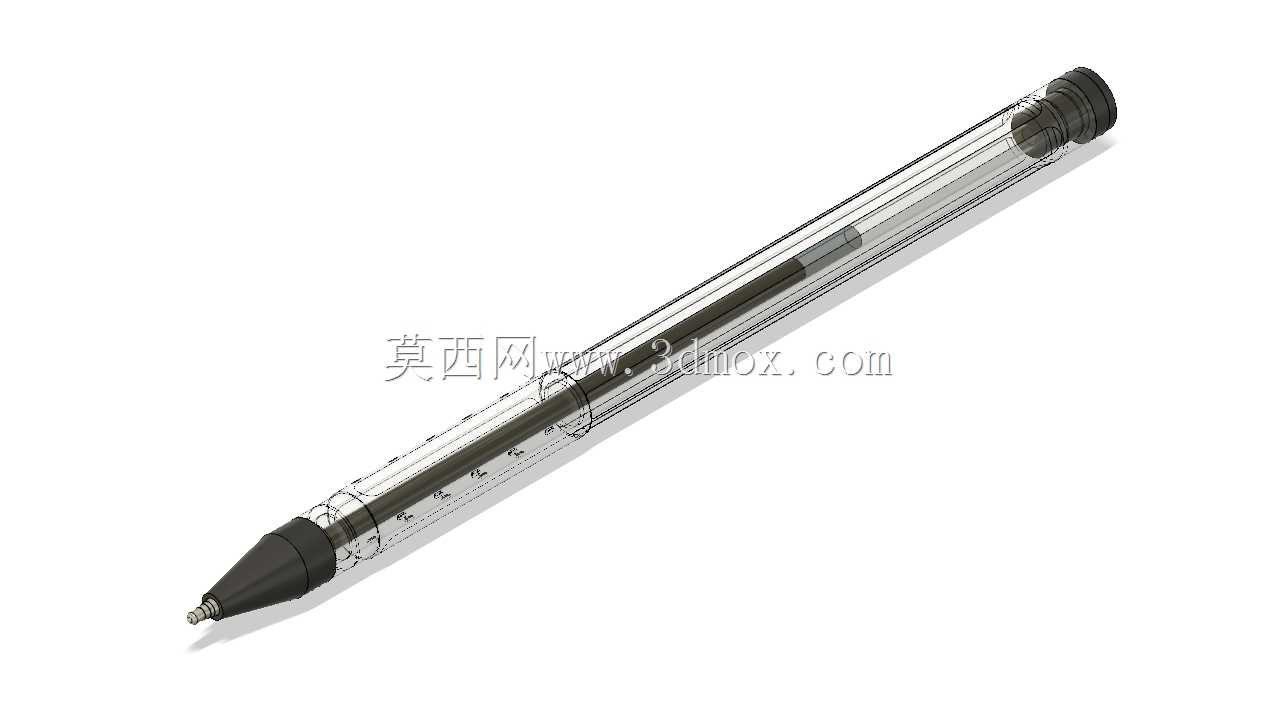

　　整笔的零件数量控制在7件，分别是笔尖金属导向套、下笔杆握持段、透明笔杆主体、笔芯、按动棘轮组件、尾端按帽、笔夹，所有零件都采用轴向装配的方式，不需要复杂的侧向卡扣结构，自动化装配线上可以实现高效组装，单件装配耗时控制在3秒以内，适合大规模量产。各零件的配合公差都做了合理设定，塑料件之间的卡扣配合预留0.1mm的安装间隙，金属件与塑料件的过盈配合过盈量控制在0.15mm，既保证连接可靠性，又不会因为装配应力导致塑料件开裂。整笔的总长度控制在145mm，最大直径12mm，整体重量控制在12g左右，放在上衣口袋里不会有明显的坠感，手持书写时的重心落在握持段上方10mm的位置，符合正常书写的重心习惯，长时间书写手腕不容易产生疲劳。

　　笔尖伸出状态下，笔尖突出笔杆端面3mm，刚好匹配正常书写时的笔尖接触纸面角度，不会因为伸出过长导致笔尖受力弯折，也不会因为伸出过短导致笔杆端面蹭到纸面弄脏字迹。尾端按帽的端面做了微弧面处理，按动时手指接触的位置贴合指腹形状，没有尖锐的棱角，即使频繁按动也不会产生压痛感。整笔的结构没有多余的装饰件，所有结构特征都具备实际功能，透明笔杆除了观察墨量的作用，也减少了表面喷涂的工序，降低生产过程中的环保处理成本，同时避免长期使用后表面涂层磨损掉漆的问题，握持段的橡胶材质采用耐汗蚀的配方，长期接触手部汗液不会出现发粘、变硬的老化问题，使用寿命可以达到常规书写笔的两倍以上。在结构验证阶段，针对笔身的抗摔性能做了专项优化，笔杆两端的受力位置都做了局部加厚处理，1.5米高度自由跌落到水泥地面时，不会出现笔杆开裂、按动结构卡滞的问题，满足日常使用中的意外跌落场景需求。针对不同使用场景的适配性，这款笔的结构尺寸也兼容常规的笔帽配件，如果需要搭配拔帽式使用场景，只需要更换对应的笔帽零件，不需要修改笔身主体结构，具备一定的结构通用性，可以快速衍生出不同外观风格的同系列产品，减少后续产品开发的模具投入成本。
