单筒观靶镜80口径光学观测设备结构

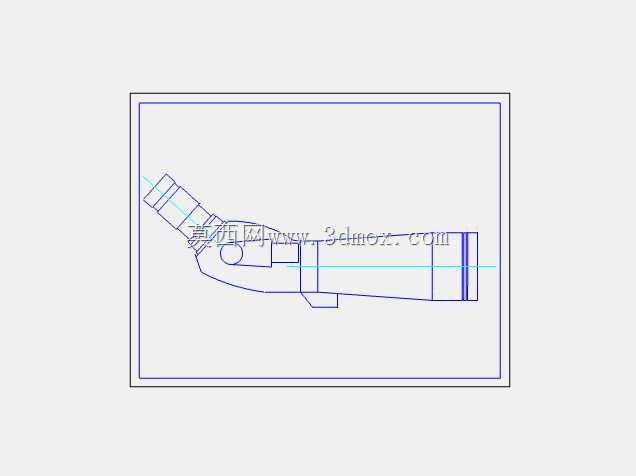

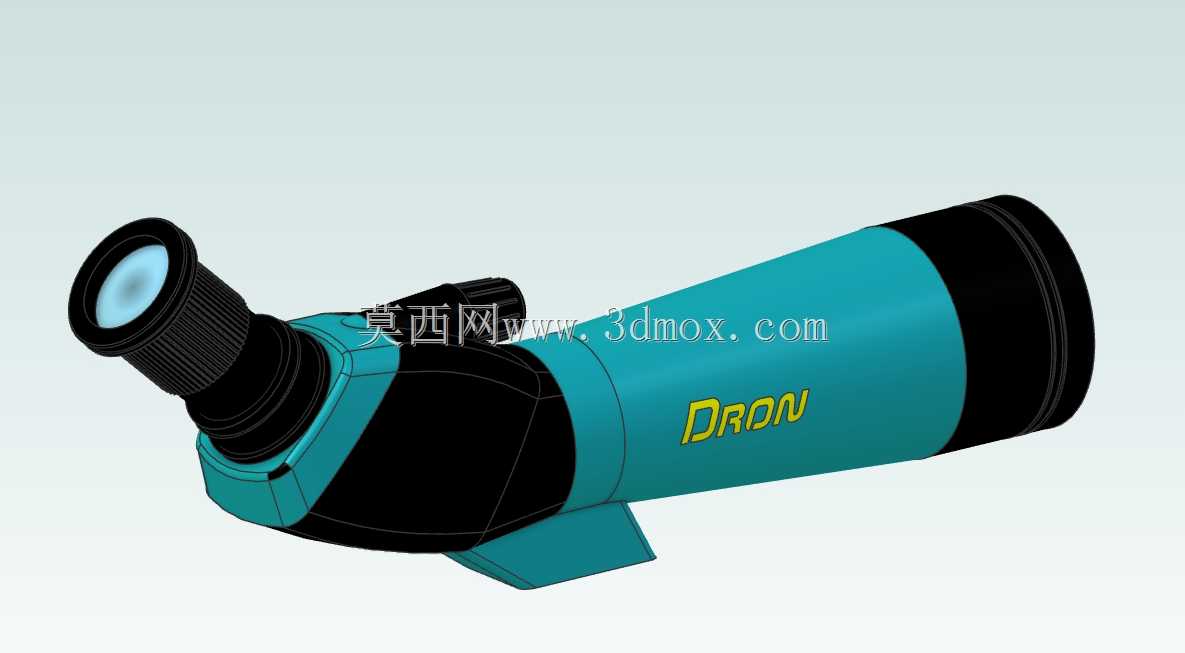

　　这款80mm口径的单筒观测镜，在户外远距离观测场景中有着明确的应用定位，既可以满足射击运动中观靶、弹着点确认的需求，也能适配自然观察、远距离地形勘测、户外赛事观测等场景的使用要求。从结构设计来看，整体采用弯角目镜布局，目镜端与镜身主体呈约45度夹角，这种设计能够让使用者在长时间观测时保持更舒适的姿态，无需过度仰头或俯身，适配三脚架架设后的常规观测高度，减少颈部疲劳。镜身主体采用分段式结构设计，前端为大口径物镜组，外部设置橡胶防护圈，能够在户外磕碰、意外跌落时吸收冲击能量，保护内部光学镜片组不受损伤；镜身中段为调焦机构安装位，侧面设置的调焦手轮位置符合人体工程学要求，使用者在保持眼部贴合目镜的状态下，

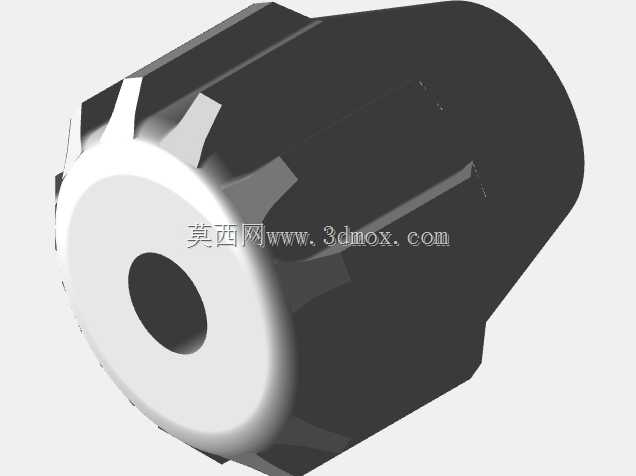

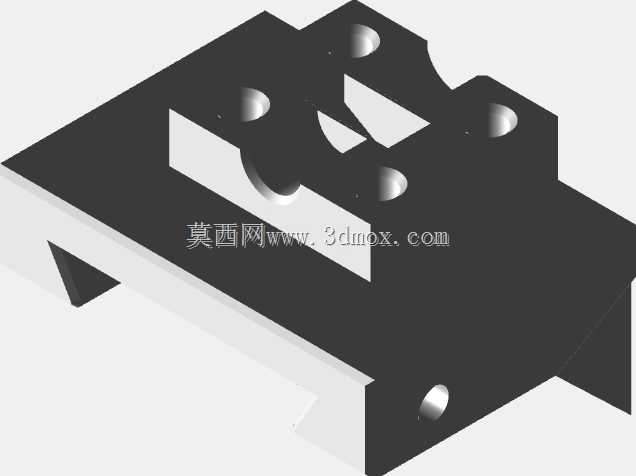

　　手指可自然搭放在调焦手轮上完成焦距微调，手轮表面设置防滑纹理，即使佩戴户外手套也能顺畅操作，不会出现打滑问题。目镜端采用可旋升的眼罩设计，能够适配裸眼观测与佩戴眼镜观测两种使用状态，旋升后可贴合眼部轮廓，阻挡外界杂光进入视场，提升观测对比度，旋下后则可让戴眼镜的使用者眼部与目镜保持合适距离，避免镜片刮蹭。镜身底部设置标准快装板安装接口，接口位置经过重心配平计算，安装在常规三脚架云台上时，设备整体重心落在云台支撑轴线上，调整观测角度时不会出现自行低头、偏移的问题，长时间固定观测时的稳定性更有保障。从结构建模的细节来看，镜身外壳的曲面过渡经过优化，既保证了内部光学镜片组的安装空间，预留了镜片隔圈、调焦镜组滑动导轨的安装位置，

　　也兼顾了手持握持时的贴合度，镜身表面的防滑包覆区域对应手部握持的核心受力点，手持短时间观测时也能获得足够的摩擦力，不会因为镜身光滑出现滑落风险。设备的外形尺寸控制兼顾了光学性能与便携性，80mm口径的物镜能够保证充足的进光量，在阴天、傍晚等光线条件不佳的场景下，依然可以获得明亮的观测视野，镜身总长度控制在常规单筒观靶镜的合理区间内，搭配背包即可完成户外携带，不会因为尺寸过大增加出行负担。在结构设计的细节处理上，镜身各段的连接位置均设置密封槽，可加装密封圈实现基础的防水防尘能力，适配户外复杂多变的使用环境，避免雨水、沙尘进入镜身内部污染镜片、卡滞调焦机构。调焦机构采用齿轮齿条传动结构，建模时预留了齿轮啮合的间隙调整空间，

　　装配时可通过调整压片的松紧度，让调焦手感既顺滑又不会出现旷量，保证调焦精度，避免观测时出现焦点漂移的问题。物镜端内部设置遮光罩伸缩结构，可根据阳光入射角度拉出遮光罩，避免阳光直射物镜产生眩光，影响观测清晰度，不用时可完全收回镜身内部，不会额外增加设备的收纳尺寸。目镜组采用可更换接口设计，建模时预留了标准目镜转接螺纹，使用者可根据观测需求更换不同倍率的目镜，实现不同观测距离、不同视场角的切换，拓展设备的使用场景。从安装边界来看，底部的快装接口兼容市面上绝大多数常规三脚架、云台的快装板规格，无需额外转接配件即可完成安装，接口的深度经过设计，安装后快装板不会突出镜身底部过多，收纳时可平稳放置在平面上，不会出现倾斜晃动。镜身表面的标识区域做了下沉处理，后续粘贴标识、品牌铭牌时不会因为摩擦出现脱落问题，同时也不会破坏镜身整体的曲面流畅度。整体结构建模完整还原了设备的装配关系，各个活动部件的运动行程、干涉情况都经过校验，调焦手轮转动时不会与镜身外壳、眼罩结构发生干涉，目镜旋转调整视度时也不会出现卡滞，能够为后续的结构优化、开模生产、改装设计提供准确的三维参考。
