复古塑料燃油滤清器固定卡箍结构

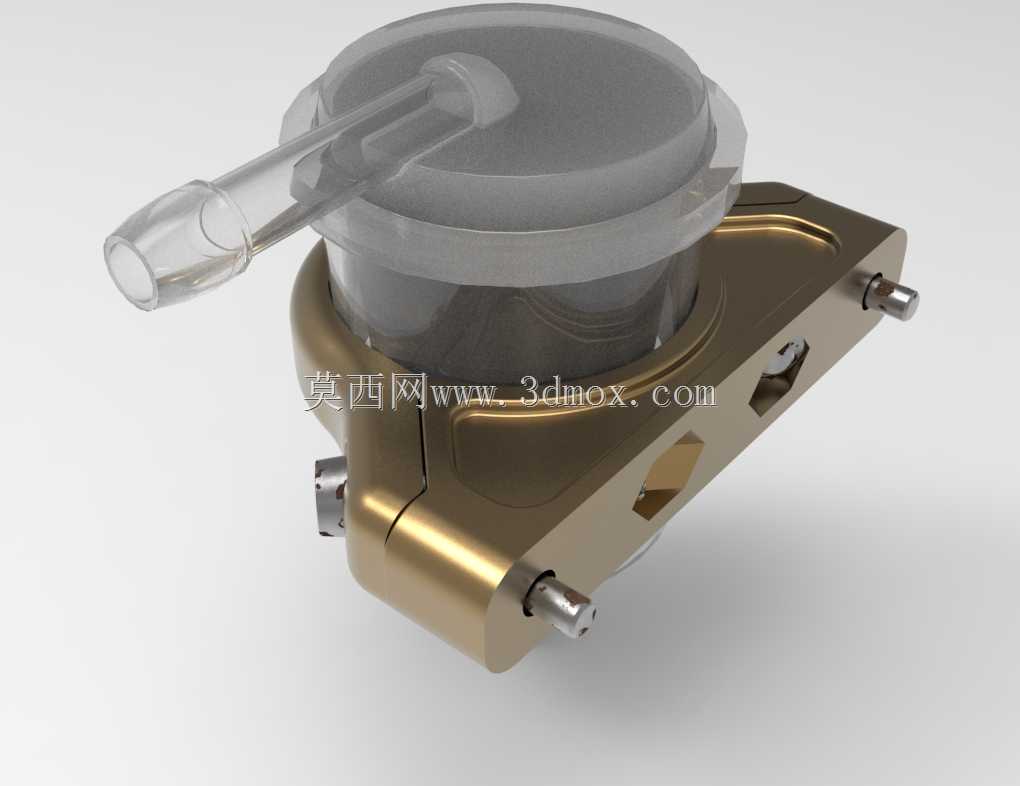

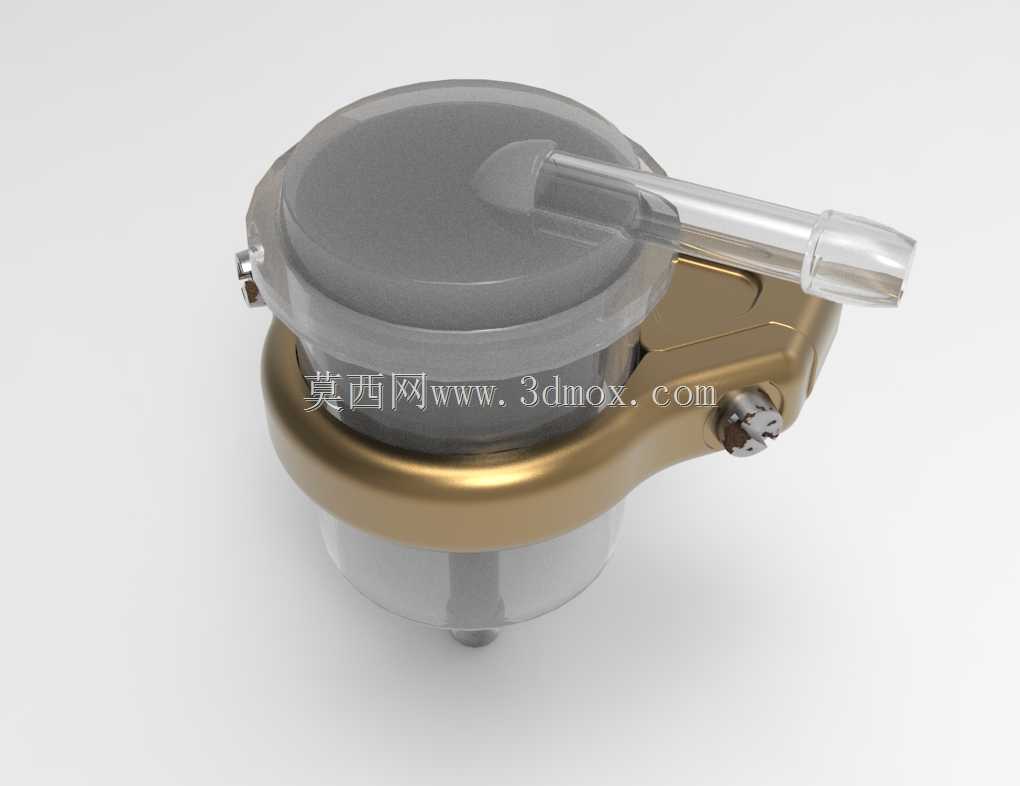

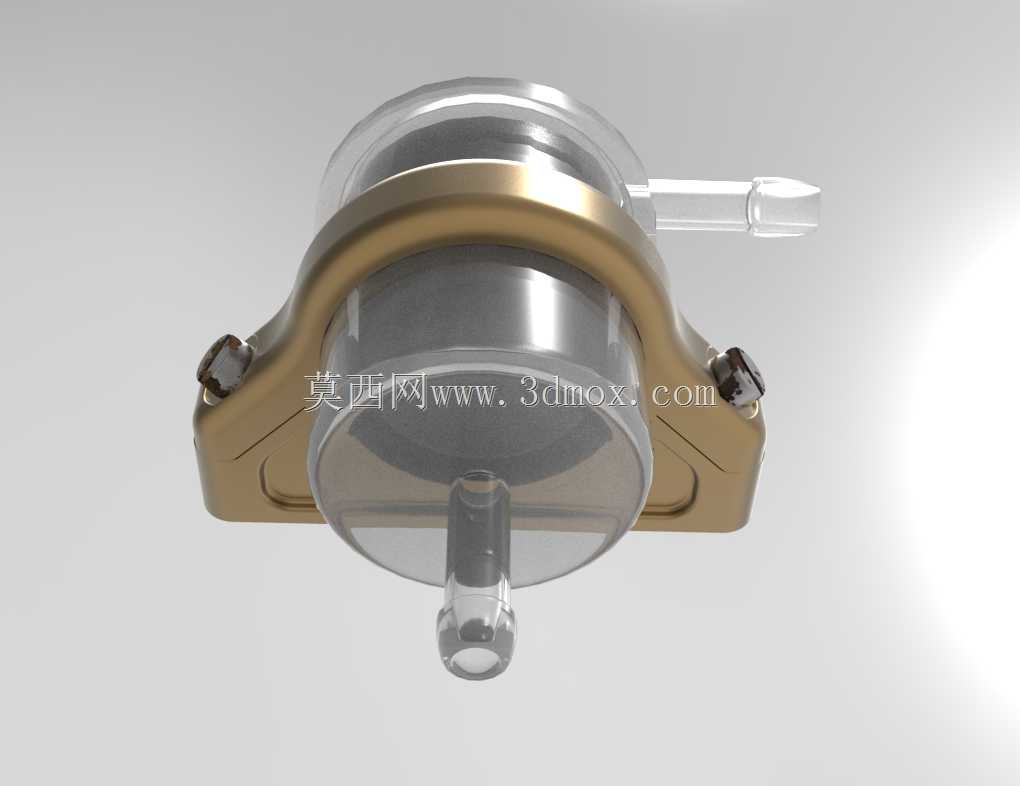

　　在老式乘用车辆的燃油供给系统改造、复刻维修场景中，塑料材质燃油滤清器的固定可靠性一直是容易被忽略的细节点——这类滤清器壳体多为注塑成型，表面硬度低、抗挤压形变能力弱，若采用常规金属喉箍直接锁紧，很容易在长期行车振动中出现壳体压裂、密封面错位渗漏的问题，尤其针对战前标致202UH这类存量极少的经典老车，原厂配套固定件早已断供，维修复刻时很难找到适配的固定结构。这款卡箍的设计完全围绕适配B.242.5规格的塑料燃油滤展开，整体采用对开式环抱结构，两个半环对接处预留了螺栓锁紧位，安装时无需完全拆分卡箍即可套入滤清器壳体中段的定位环槽，拧动锁紧螺栓时，半环内侧的弧形贴合面会均匀压在滤壳的环形加强筋上，锁紧力沿环向均匀分散，

　　不会出现局部应力集中压裂塑料壳体的问题。卡箍侧方延伸出的安装支脚带有沉头孔位，可直接适配老车车架上原有的燃油滤安装点位，无需额外在车架上打孔改位，最大程度保留老车原厂结构的完整性。从设计细节来看，卡箍的环体内径完全匹配对应规格燃油滤的外径尺寸，环体宽度覆盖滤壳中段的整圈定位凸台，轴向不会出现窜动偏移；两个半环的对接面预留了0.8mm的锁紧间隙，当螺栓拧至标准扭矩时，半环刚好完全贴合滤壳表面，既不会因间隙过大导致锁紧后卡箍松动，也不会因间隙过小造成过度挤压滤壳。卡箍上方的管路避让槽做了圆弧过渡处理，不会干涉滤清器顶部出油嘴的管路安装，即使采用带编织层的耐油橡胶油管，也有足够的操作空间完成管箍锁紧作业。考虑到老车复刻的外观一致性需求，

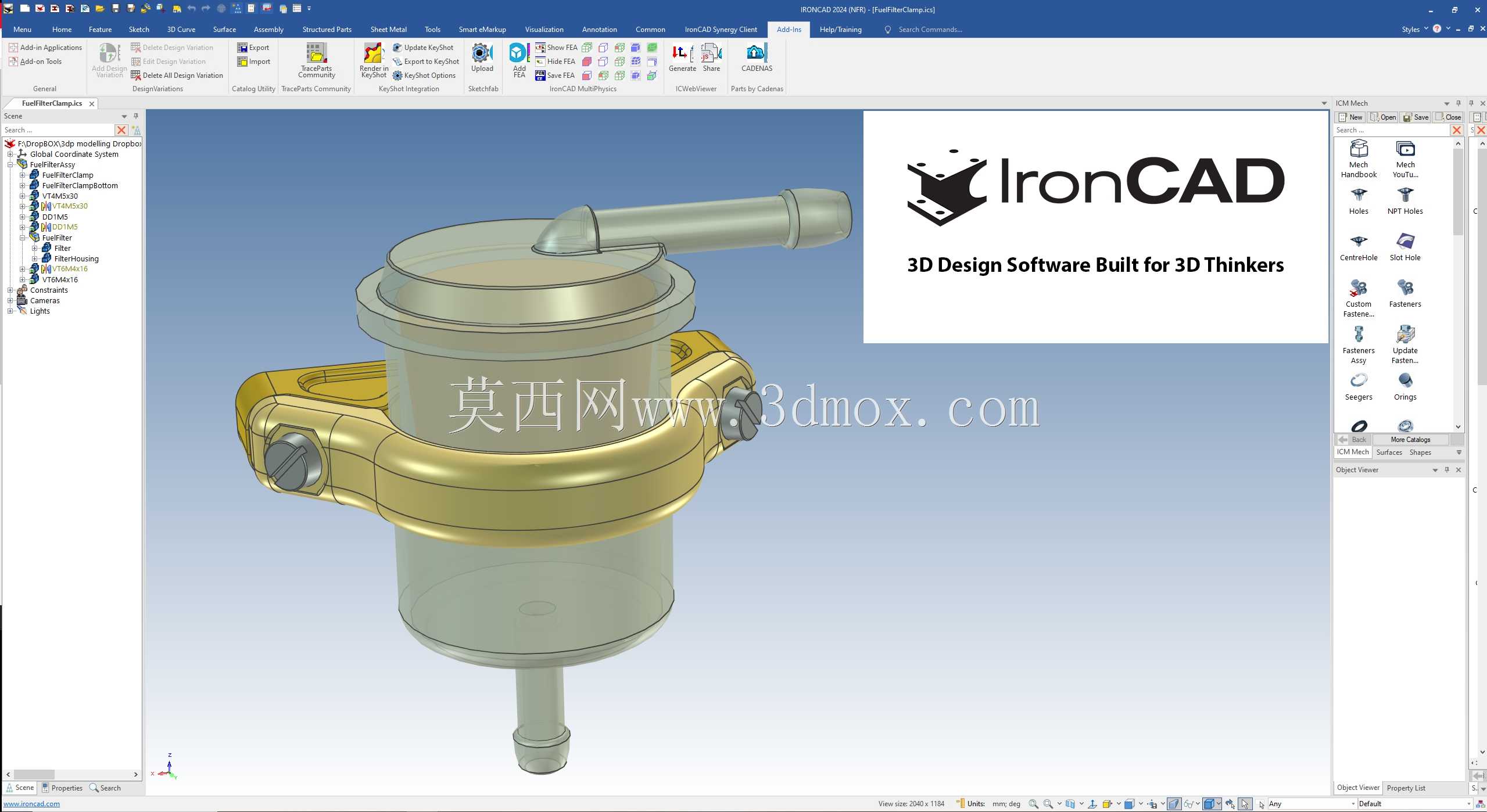

　　卡箍的外形做了仿旧黄铜铸件的肌理处理，安装后与车辆机舱内的老式金属部件视觉风格统一，不会出现亮面新件突兀的违和感。实际装车验证中，这款卡箍可覆盖Biltema渠道货号52-317的同规格塑料燃油滤，也可适配其他品牌同尺寸的通用款塑料燃油滤，安装后在怠速振动、颠簸路面行驶的工况下，滤清器无松动位移，环体贴合面无相对滑动，锁紧螺栓采用标准M4规格，后期维护拆卸时无需专用工具，普通十字螺丝刀即可完成拆装作业。卡箍的壁厚设置兼顾了强度与轻量化需求，环体主体壁厚3mm，安装支脚位置局部加厚至4.5mm，既保证长期使用下的结构强度，不会因行车振动出现疲劳断裂，也不会额外增加过多机舱重量。在建模过程中，

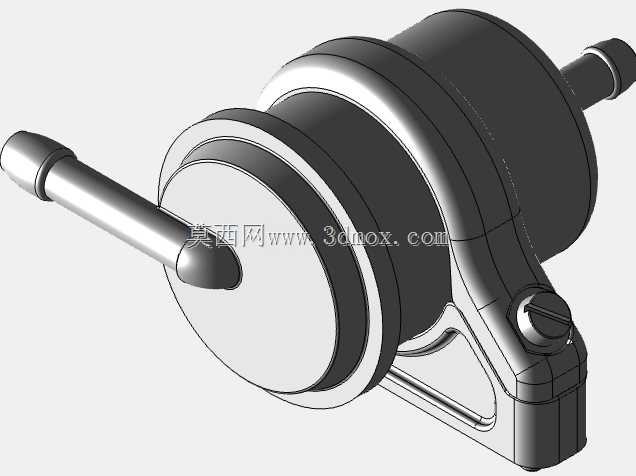

　　卡箍的所有圆弧过渡位置均做了R1以上的圆角处理，避免后续3D打印或小批量铸造时出现应力集中开裂的问题，锁紧螺栓的沉头孔深度与标准沉头螺钉尺寸完全匹配，锁紧后螺钉头不会突出支脚表面，避免与周边管路、线束产生干涉。针对塑料燃油滤壳体的公差波动，卡箍半环的内侧贴合面做了0.2mm的适配余量，即使滤壳外径存在小幅公差偏差，也能保证贴合紧密，不会出现锁紧后旷量的问题。
