带正面安装可打印支架的ESS平滑步进器

　　在桌面级数控设备、小型自动化运动平台以及开源3D打印设备的运动控制场景中，步进电机的运行平顺性直接决定了终端设备的加工精度、运行噪音与动态响应表现，ESS平滑步进器正是针对这类场景开发的驱动集成组件，配套的可打印安装支架则解决了不同设备舱内的快速正面安装需求，无需额外定制复杂的金属安装座，就能完成驱动模块的可靠固定。从实际使用场景来看，这类平滑步进驱动模块常被用于替换传统的细分步进驱动板，通过板载的信号处理电路对步进脉冲进行平滑插值处理，削弱步进电机运行时的低频振动与步距角顿挫，在低转速运行工况下能明显降低电机的共振噪音，同时提升运动平台的走位精度，尤其适合对运行静谧性有要求的桌面级雕刻设备、小型写字机器人以及开源运动控制平台使用。

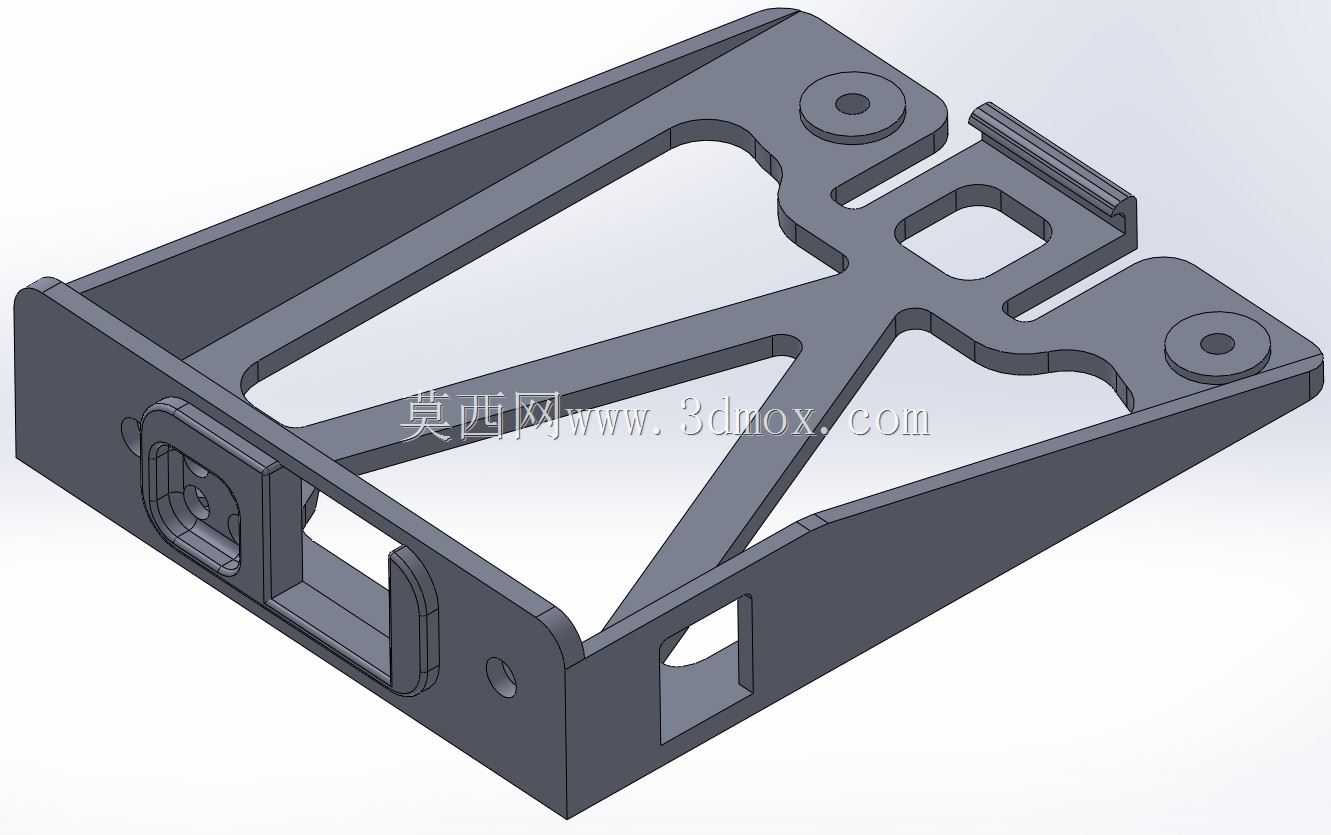

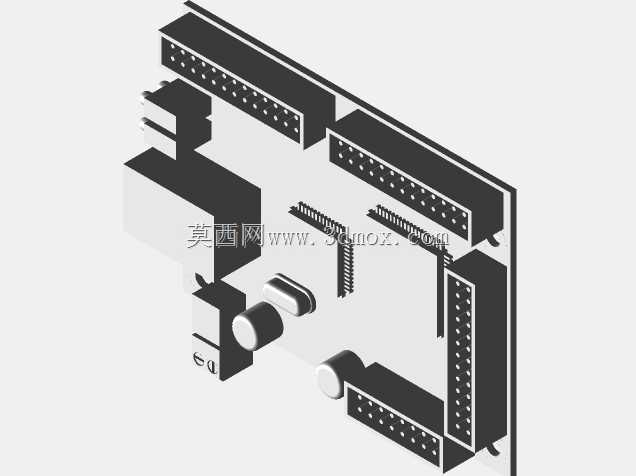

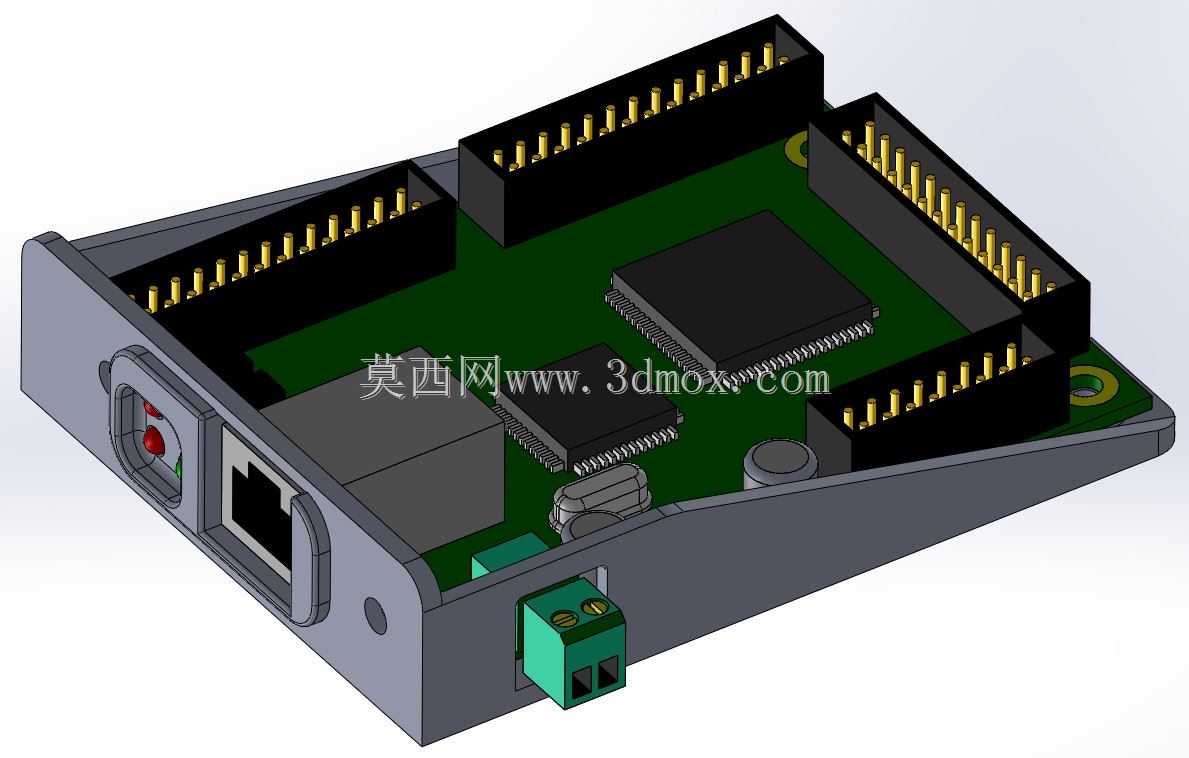

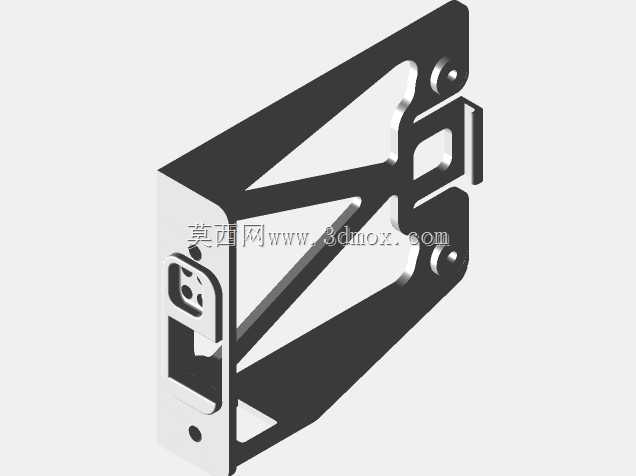

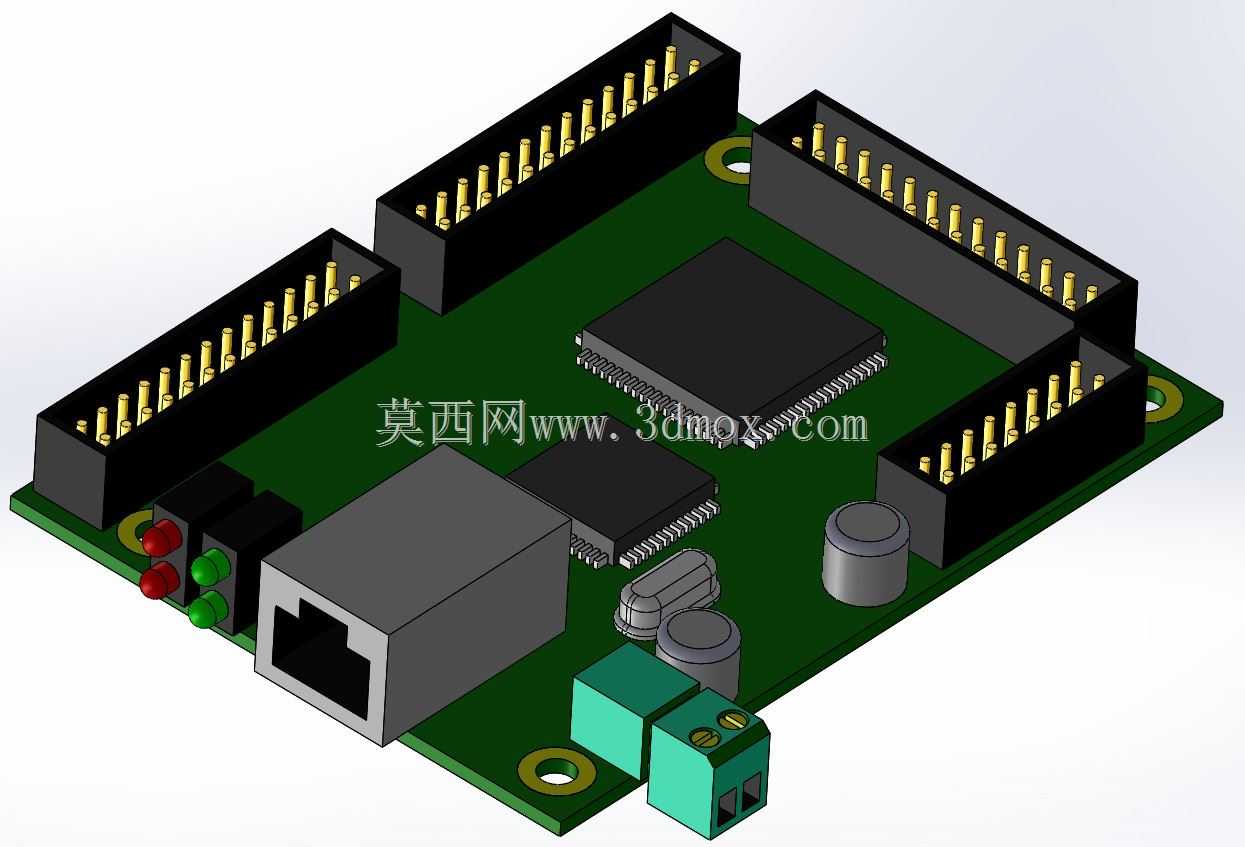

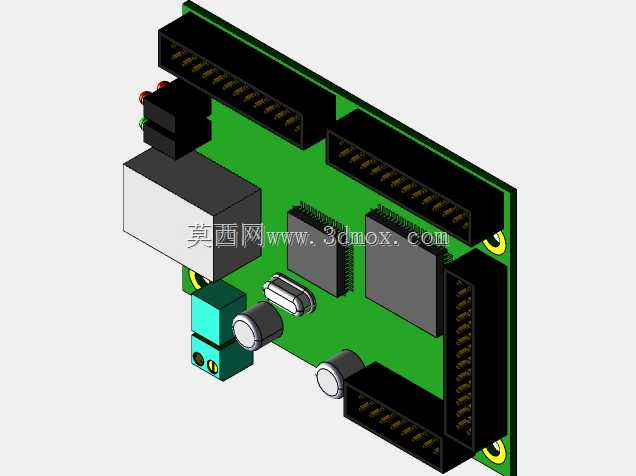

　　从产品功能特性来看，该模块将驱动处理电路、通讯接口、电源接线端子全部集成在单块PCB板上，板侧预留的网口用于接入控制端的运动信号，圆形电源接口与侧边的绿色接线端子可适配不同的供电接线方式，板上四个方向布置的排针座用于对接步进电机的相线与控制信号，无需额外飞线就能完成电路连接，减少了柜内接线的杂乱问题。配套的安装支架采用楔形承托结构，将PCB驱动板完全嵌合在金属质感的支架槽位内，支架侧壁预留了接口对位缺口，安装后所有外接接口都能完全露出，不会出现接线干涉的问题。从设计思路来看，支架的安装面设置在模块正面方向，安装孔位贴合常规设备面板的开孔尺寸，安装时无需从设备舱内部反向固定，直接从面板正面推入后通过紧固件锁紧即可完成装配，

　　大幅降低了设备组装时的操作难度，支架底部预留的散热间隙能让驱动板工作时产生的热量自然散出，避免长时间高负载运行时出现热量堆积的问题。从外形尺寸与安装边界来看，整个模块连同支架的外轮廓为规整的楔形块结构，四个方向的排针座最高处与支架上沿齐平，不会超出支架的外轮廓边界，安装时只需在设备面板上开出对应支架截面的矩形开孔，预留出接口对应的避让空间即可，支架侧边的固定耳位与面板贴合后，能保证模块安装后与面板保持齐平，不会出现突出或凹陷的问题，适配1.5-3mm厚度的常见设备面板安装需求。在结构细节上，支架内侧设置了多个定位凸台，与PCB板上的安装孔位一一对应，装配时PCB板可直接卡在凸台上，无需额外打胶或增加固定压片就能避免板件在支架内晃动，

　　接口位置的缺口边缘做了圆角过渡处理，插拔接线时不会划伤线材外皮，电源端子位置预留了手指操作空间，用螺丝刀拧动接线螺丝时不会被支架侧壁干涉。实际选型使用时，这类集成支架的平滑步进器可直接替换同尺寸的常规驱动模块，无需改动原有设备的面板开孔尺寸，对于DIY类设备开发来说，可直接通过3D打印制作同参数的支架备件，降低设备的维护成本，驱动板上的芯片与电容元件全部布置在PCB板的上表面，支架侧壁的高度刚好覆盖元件的最高处，即使设备舱内有其他线材晃动，也不会剐蹭到板上的贴片元件，提升了电路运行的可靠性。
