M3规格螺纹连接式塑料插接构件

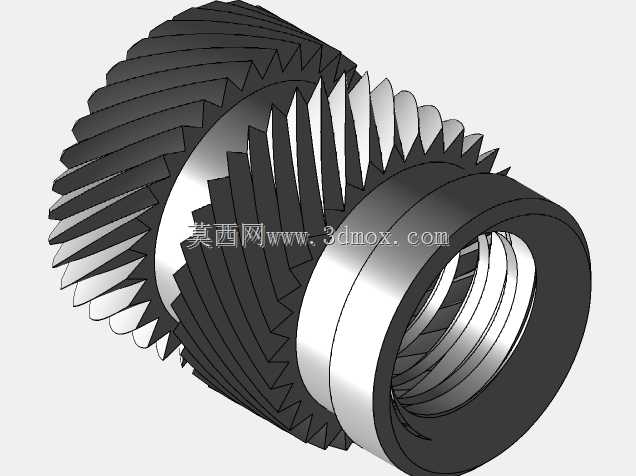

　　在小型机电设备内部线束排布、轻量化结构快装工位、消费电子壳体内部组件固定场景中，这类带M3螺纹结构的塑料插件是替代金属紧固件、降低整体装配重量的常用构件。不同于常规金属螺纹嵌件，该塑料插件采用一体注塑成型的结构设计，主体插接段做了等距防滑筋处理，插入预制安装孔后可通过筋位与孔壁的过盈配合实现初步定位，不需要额外涂胶就能抵抗常规工况下的轴向窜动，后续配合M3规格螺纹件完成最终锁紧，整个装配流程不需要专用工装，手工即可完成对位安装，适合流水线批量快速装配场景。

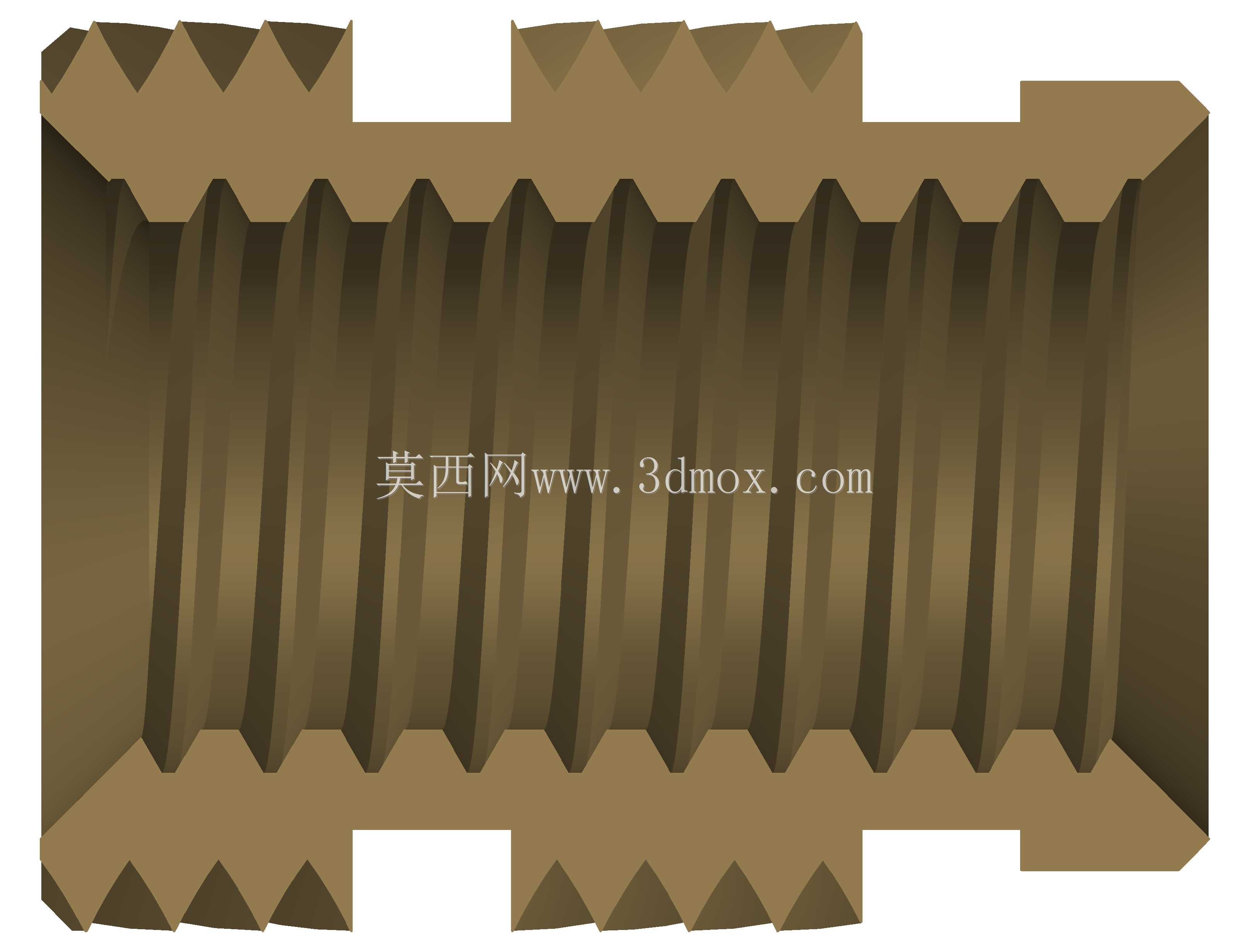

　　从结构设计逻辑来看，该插件的螺纹段没有采用全牙通长设计，而是在靠近插接法兰的位置预留了1.2mm的光轴过渡段，这个细节是为了避免螺纹旋入时切削下来的塑料碎屑掉入设备内部造成电路短路或者运动副卡滞，很多新手建模时容易忽略这个过渡结构，直接把螺纹做到法兰端面，实际打样装配时经常出现碎屑清理不干净的问题。插接段的端部做了15度的导入倒角，倒角长度控制在0.8mm，既可以保证插入时的导向性，又不会因为倒角过长导致插接有效配合长度不足，影响拉拔强度。法兰盘的厚度设计为1.5mm，直径比插接段大3mm，装配后法兰面完全贴住安装基材表面，分散螺纹锁紧时的压应力，避免塑料件因为局部应力集中出现开裂。

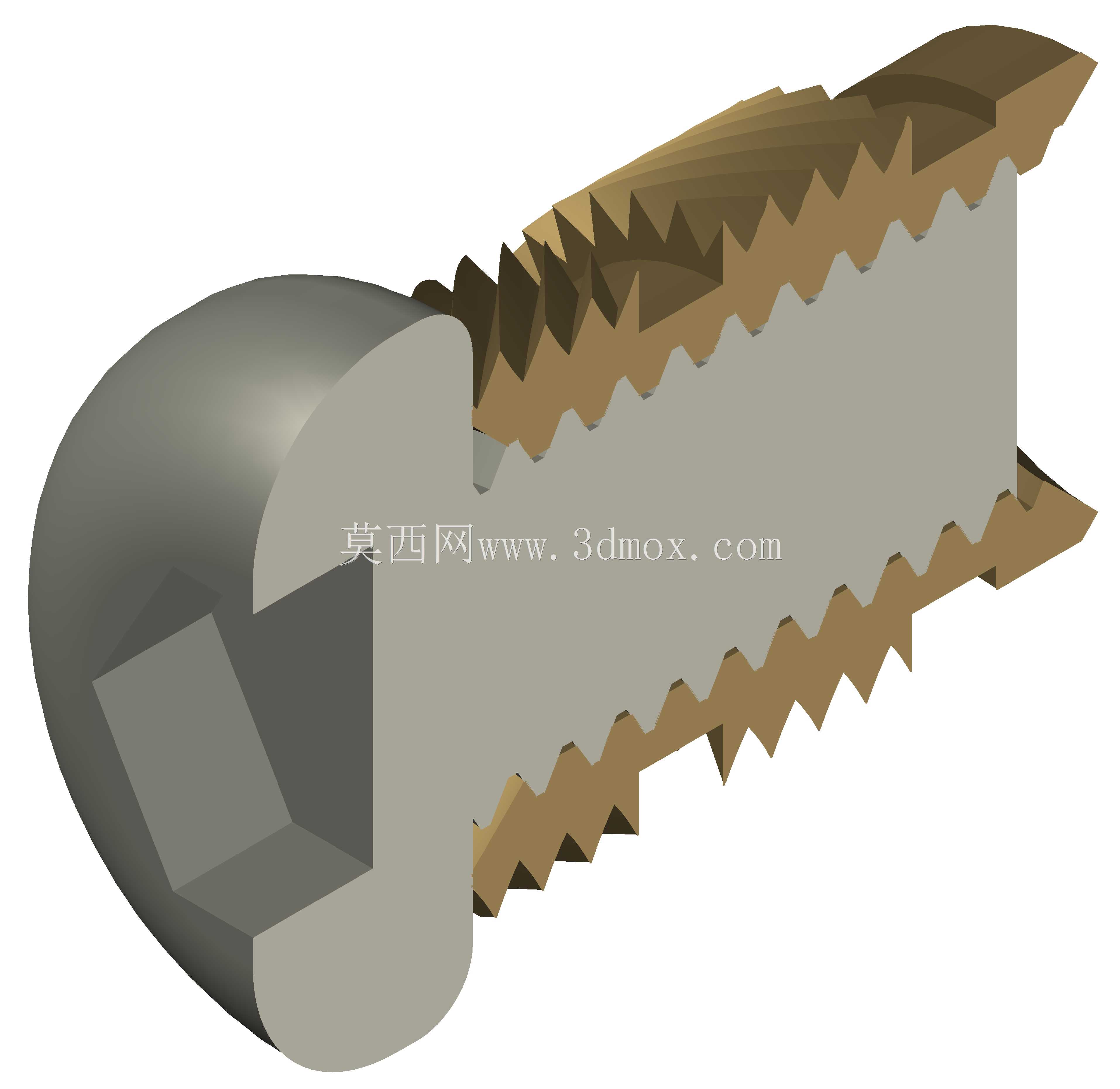

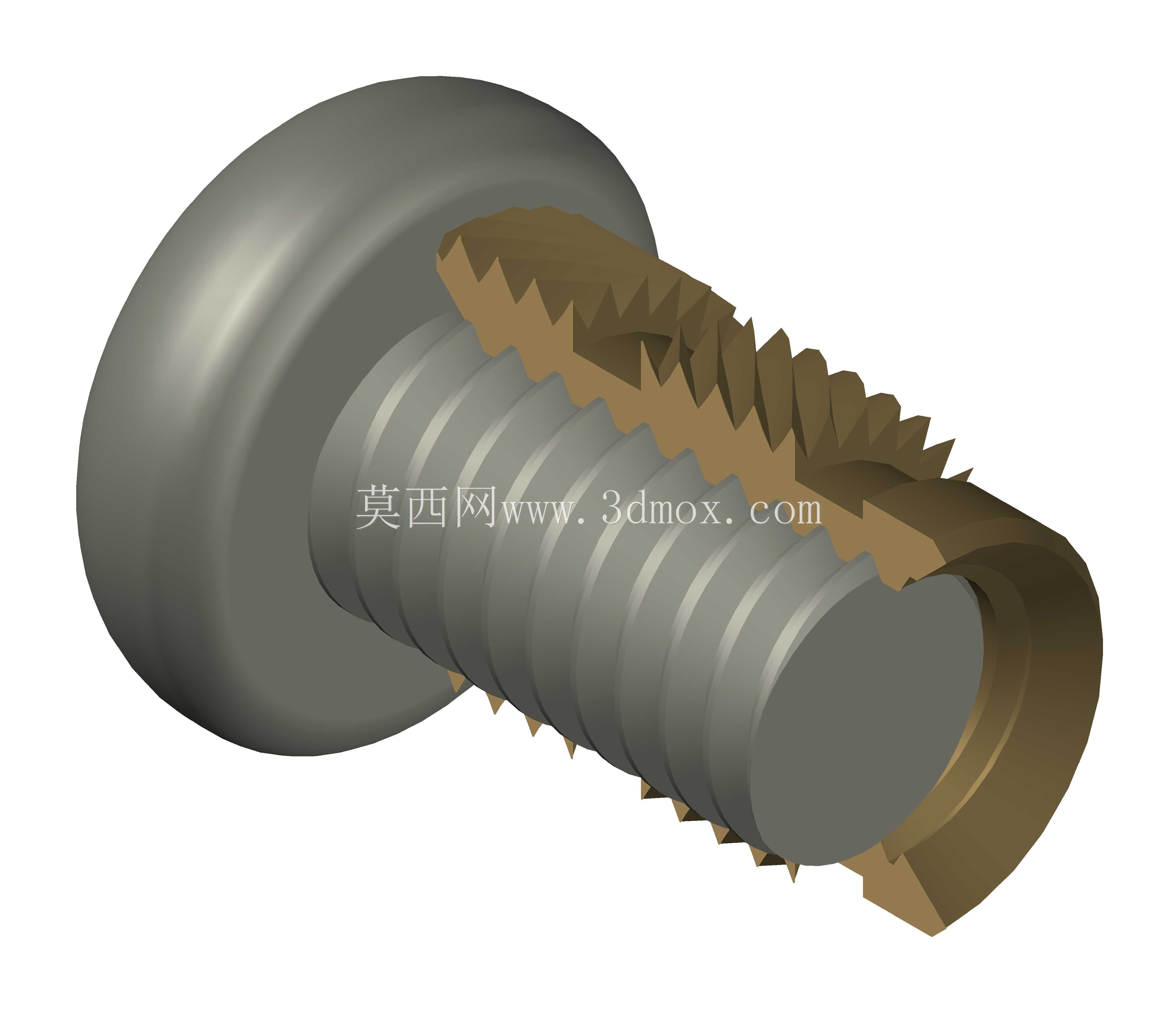

　　安装边界方面，该插件适配的安装孔直径公差带为H7，孔深需要比插接段长度深0.5mm以上，避免插件插到底后端部顶到孔底造成法兰面无法贴合基材。螺纹段的有效啮合长度设计为6mm，按照M3塑料螺纹的常规剪切强度计算，单个插件可以承受不低于80N的轴向拉拔力，完全满足小型电子组件、内饰饰板、轻量化盖板的固定需求。插件整体采用对称结构设计，没有异形曲面，建模时只需要绘制半截面轮廓旋转生成主体，再做螺纹收尾和防滑筋的阵列即可，不需要复杂的曲面扫掠操作，后续开模时也可以采用直身模结构，不需要做侧向抽芯，能有效降低模具加工成本。

　　实际工况使用中，这类塑料插件的工作温度范围在-20℃到80℃之间，不适合在持续高温或者有强有机溶剂腐蚀的场景下使用，在普通室内设备、民用消费产品、普通工业控制设备的内部装配场景下，其抗老化寿命可以达到5年以上，完全满足常规产品的设计生命周期要求。相比金属嵌件，该塑料插件的重量只有同规格铜嵌件的1/7，对于对重量敏感的便携式设备、手持类工具来说，批量使用可以有效降低整机重量，同时塑料本身的绝缘特性还可以省去额外的绝缘垫片工序，减少装配环节的零件数量，降低供应链的管理成本。

　　建模过程中需要注意，防滑筋的凸起高度控制在0.3mm，筋的两侧做了0.2mm的圆角过渡，避免注塑时出现尖角缺胶的问题，同时也能减少插入安装孔时的切削阻力，不会刮伤安装孔的内壁。螺纹段的牙型采用60度标准三角牙，牙顶做了0.1mm的平位处理，避免注塑时牙顶出现飞边，影响螺纹的旋合顺畅度。整个插件没有尖锐棱角，所有非配合面的棱边都做了0.15mm的圆角，既可以提升零件的外观质感，也能避免装配时划伤操作人员的手部。
