多曲面星形流体动力叶轮结构设计

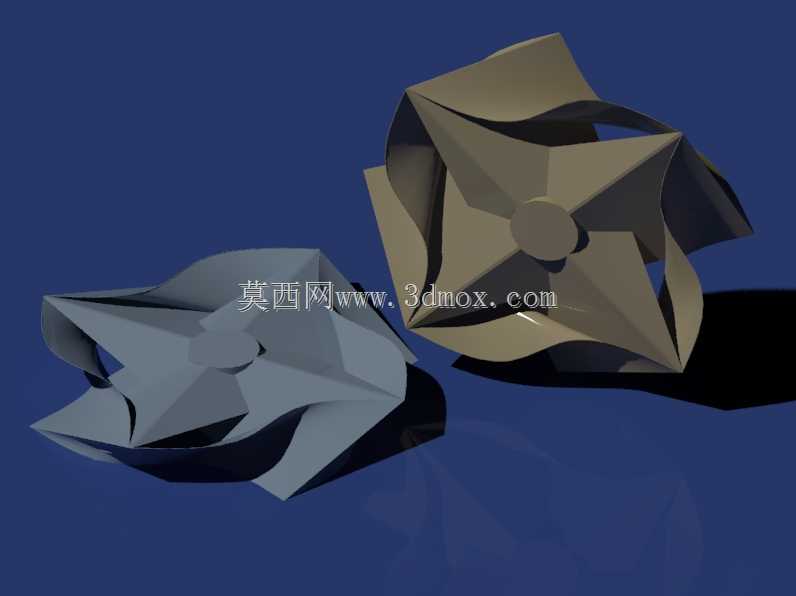

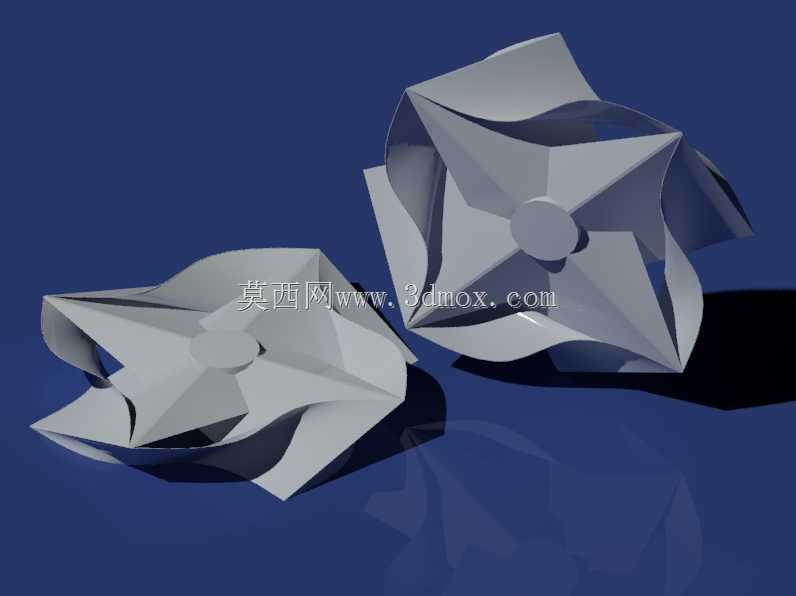

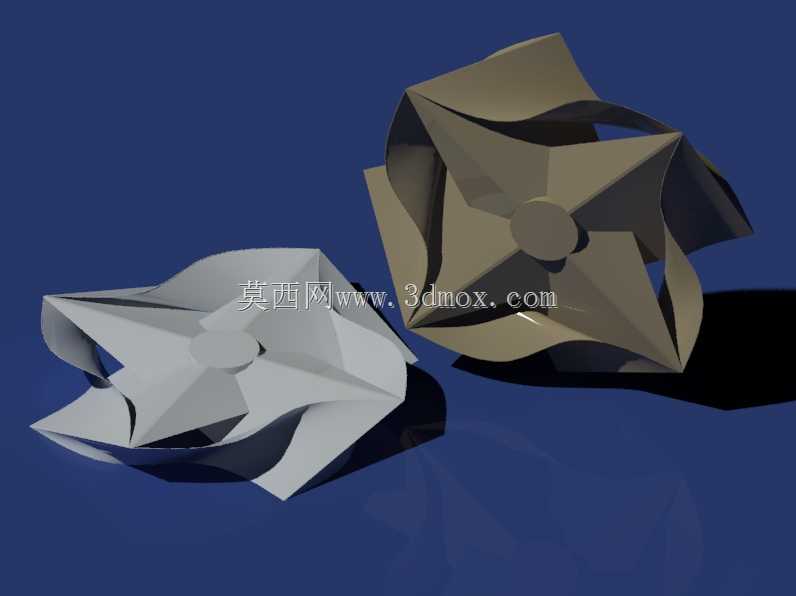

　　这类星形叶片结构，最初是在小流量高扬程的微型流体输送场景里做方案迭代时接触到的，和常规径向直叶片、后弯式叶片的流道逻辑完全不同，它的曲面折边是顺着流体在腔体内的旋进轨迹做的连续过渡，没有突兀的折角，能大幅降低流体在叶片表面的边界层分离概率，减少局部涡流带来的能量损耗。实际落地场景里，这类结构常出现在小型水冷循环泵、桌面级气动吸尘装置、微型涡轮动力单元的核心做功段，甚至部分特殊工况的搅拌分散设备里也能看到类似的曲面叶片思路，核心就是利用多瓣星形的对称结构，在有限的腔室回转直径里，最大化拓展流体与叶片表面的接触作用面，同时保证动平衡性能达标。

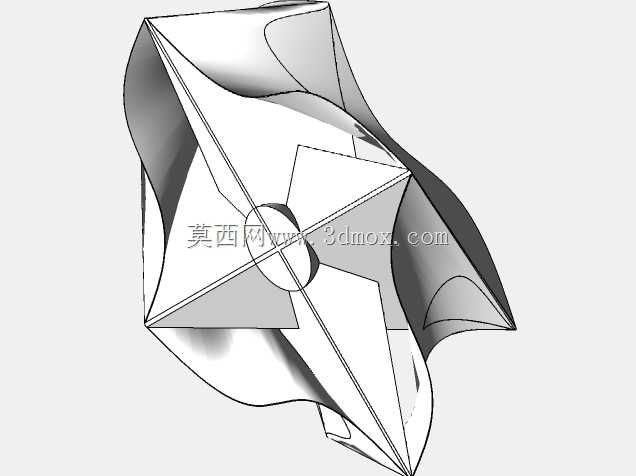

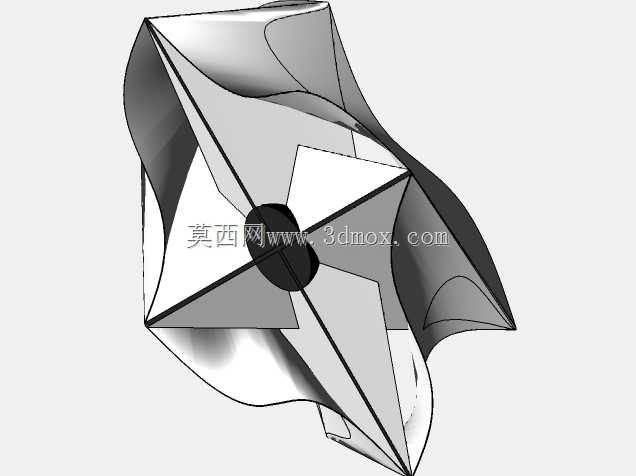

　　从设计逻辑上看，整个叶片的建模是从中心轮毂基准面开始的，先确定中心安装孔的配合公差，要和对应输出轴的轴径做基孔制配合，安装端面的平面度要控制在0.02mm以内，避免高速回转时出现端面跳动。每一片星形瓣的曲面是通过多截面放样生成的，从轮毂根部到叶片外缘，曲面的扭转角是渐变的，根部的安装角偏大，保证流体进入流道时的冲击角最小，外缘的出口角根据实际工况的扬程或风压需求做调整，所有相邻叶片之间的流道宽度是均匀过渡的，不会出现局部过流截面突变的情况，避免流体在流道内形成滞流区，长期运行堆积杂质。

　　外形尺寸上，这类叶片的回转直径要严格匹配安装腔室的内壁间隙，单边间隙控制在0.3-0.5mm之间，间隙过大会导致流体回流，降低做功效率，间隙过小则容易因为热胀冷缩或者加工公差累积出现擦腔故障。叶片的轴向厚度从轮毂到外缘是逐渐减薄的，轮毂位置厚度最大，保证和输出轴连接的结构强度，能传递额定扭矩不出现断裂，外缘厚度做薄一方面是降低整体转动惯量，减少电机启动时的负载冲击，另一方面是减少叶片外缘的流体绕流损失。叶片背面的加强筋是和曲面一体化生成的，顺着瓣片的应力分布方向布置，不会额外增加过多的重量，同时能抵消叶片高速回转时受到的流体反力带来的形变，避免长时间运行后叶片出现塑性变形，导致动平衡失效。

　　安装边界方面，中心轮毂的轴向定位要靠轴肩和锁紧螺母配合，轮毂端面要做退刀槽处理，保证装配时端面能完全贴合轴肩定位面，不会因为加工毛刺导致安装倾斜。如果是用在有腐蚀性流体的场景，叶片表面的曲面要做连续光滑处理，粗糙度控制在Ra1.6以下，减少杂质附着的同时提升抗腐蚀能力；如果是用在高速回转的工况，整个叶片做完结构建模后必须做动平衡仿真，去除多余的不平衡质量，保证在额定转速下的振动值在允许范围内，避免带动整个设备出现共振。另外这类星形对称结构的好处是，哪怕某一个瓣片出现轻微磨损，整体的动平衡劣化速度也比非对称叶片慢很多，能延长部件的维护周期，在一些不便频繁拆解维护的密闭设备腔室里，这种结构的可靠性优势会更明显。实际建模过程中，所有曲面的G2连续是必须保证的，不能出现曲面接痕，不然不仅会影响流体流动状态，在做3D打印或者注塑成型的时候，也容易在接痕位置出现应力集中，导致部件受力断裂。
