钣金结构电源箱底盘结构设计

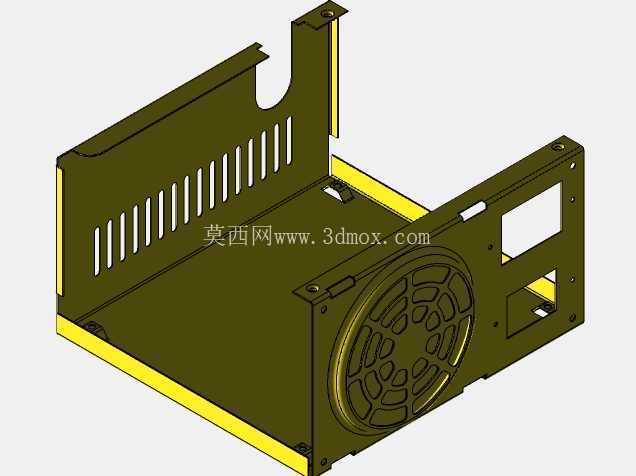

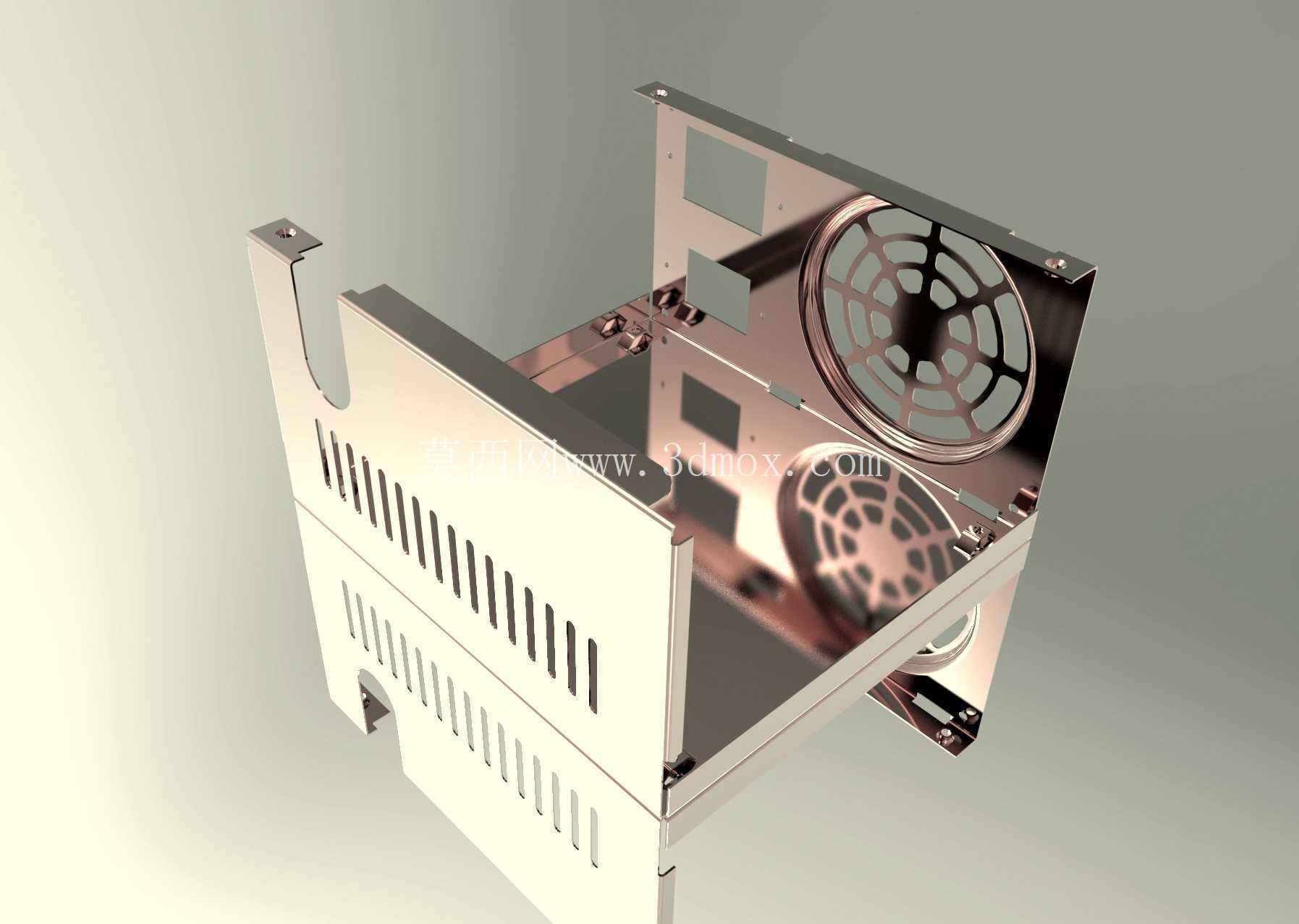

　　这款钣金材质的电源箱底盘，是工业电控设备内部承载电源模块的核心支撑构件，日常多应用在工控机柜、小型工业控制设备、嵌入式电控单元的内部装配场景中，作为电源组件的安装基座，承担承重、散热、电磁屏蔽、安装定位的多重作用。从结构设计来看，整体采用折弯钣金一体成型工艺，减少了多余拼接焊缝带来的结构强度短板，侧边预留的多组折弯安装耳，是专门匹配机柜内部安装横梁的固定点位，安装耳上预冲的定位孔可直接配合标准紧固件完成快速装配，不需要现场二次打孔，能有效缩减产线装配工时。

　　底盘侧面排布的多组长条型通风栅格，是针对电源模块工作发热设计的自然通风通道，栅格的开孔宽度经过核算，既保证足够的通风截面积满足散热风量需求，又能避免大尺寸异物落入电源模块引发短路风险，同时栅格的排布方向顺着设备内部风道走向，能引导冷却气流顺向流过电源模块的发热区域，减少风阻带来的散热损耗。底盘上预留的圆形风扇安装位，可适配标准尺寸的轴流散热风扇，安装位周边的固定螺孔位置严格匹配通用风扇的安装孔距，当设备功率较高、自然散热无法满足温升要求时，可直接加装风扇实现强制风冷，不需要额外修改底盘结构。

　　底盘内部的多组冲孔定位结构，是用来卡装电源电路板、变压器、接线端子等元器件的限位结构，不同规格的开孔分别对应不同元器件的安装脚位，装配时元器件可直接卡入对应孔位完成预固定，再通过紧固件锁紧，能大幅降低装配时的对位难度。从安装边界来看，底盘的整体外形尺寸适配标准1U/2U工控电源的安装空间，侧边的折弯高度刚好避开周边其他电控组件的安装干涉距离，底盘边缘做了折边钝化处理，既提升了钣金件的整体结构刚性，避免薄板受力变形，又能防止装配过程中锐边划伤操作人员或线缆表皮。

　　在设计思路上，这款底盘优先考虑了钣金加工的工艺可行性，所有折弯角度均采用常规90度折弯，不需要特殊折弯模具就能完成加工，所有冲孔均为规则形状，采用普通冲压模具即可批量生产，能有效控制加工成本，同时结构上兼顾了不同功率电源的适配性，通过预留风扇位、可调节的安装孔位，能覆盖从低功率自然散热电源到高功率强制风冷电源的安装需求，不需要针对不同功率等级重新开模制作底盘，提升了构件的通用适配能力。
