滚针轴承实体结构三维建模设计

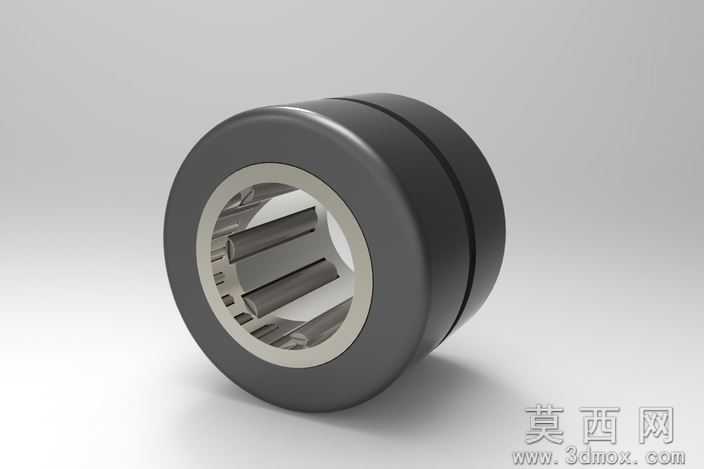

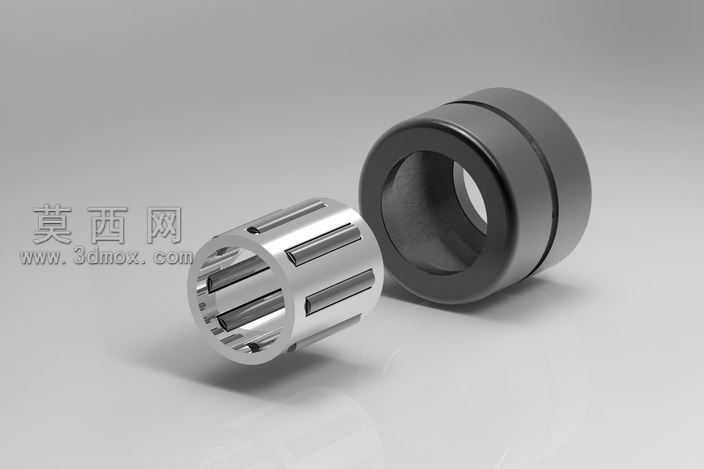

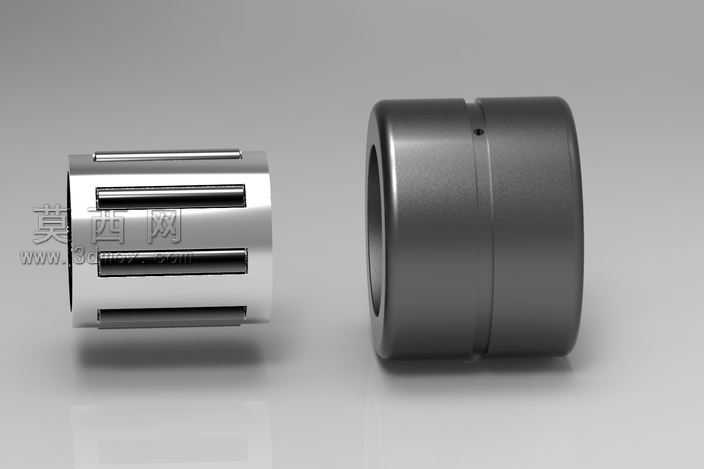

本滚针轴承三维模型采用SolidWorks2013进行参数化建模，建模过程严格遵循机械设计标准中滚针轴承的尺寸规范，从结构拆分入手，将整体模型分解为外圈、保持架、滚针三个独立可编辑的零件模块，再完成虚拟装配还原真实产品的装配关系。建模阶段首先绘制外圈的截面草图，通过旋转凸台命令生成带双挡边的外圈基体，对外圈的滚道面、外圆柱面、端面分别做倒角处理，还原加工工艺中的边角过渡特征，避免模型出现尖锐直角不符合实际生产情况。保持架部分采用拉伸凸台生成基础环形基体后，通过线性阵列与圆周阵列结合的方式，加工出均匀分布的滚针容纳槽，对槽口边缘做圆角过渡处理，模拟实体保持架的冲压成型特征，保证滚针安装后可顺畅滚动无卡滞。滚针零件采用圆柱拉伸生成标准细长圆柱结构，端面做微小圆弧倒角，还原滚针的成品加工特征，装配时通过配合约束将每根滚针精准定位在保持架的对应槽位内，保证滚针与外圈滚道面的相切配合关系，还原真实轴承的运动配合逻辑。材质与渲染阶段，对外圈赋予高碳铬轴承钢材质，调整金属粗糙度参数模拟淬硬后磨削加工的哑光金属质感，对保持架赋予冷轧钢板冲压件材质，呈现轻微的金属反光特性，对滚针赋予高精度轴承钢材质，调高表面光滑度参数模拟滚针的高光精加工表面效果，渲染时采用柔和的侧方打光，清晰展现轴承内部的滚针排布结构与各零件的装配间隙，直观呈现滚针轴承的结构特点。设计过程中充分考虑模型的可编辑性，所有特征均保留完整建模历史，关键尺寸设置参数化关联，可通过修改核心参数快速适配不同规格的滚针轴承建模需求，模型同时导出STEP/IGES通用格式，可兼容多数三维机械设计软件直接调用，适用于机械传动结构设计、设备装配模拟、运动仿真分析等多种应用场景，能够帮助设计人员快速完成传动系统的轴承选型与装配验证，缩短机械产品的整体设计周期。
