适配M10规格的翼形手拧锁紧螺母结构

　　在各类需要频繁手动拆装、无需借助工具就能完成锁紧与松脱的设备装配场景里，这类翼形结构的紧固件一直是一线装配、运维人员接触频率极高的零件，小到民用设备的机箱盖板固定、工装夹具的快速压紧，大到工业生产线的可调式挡边定位、小型检测设备的快拆结构固定，都能看到这类带双翼操作位的螺母身影。这款适配M10螺纹规格的蝶形螺母，整体操作端的最大外廓尺寸控制在17mm，在设计之初就瞄准了小安装空间下的手动锁紧需求，没有多余的冗余结构，所有轮廓都围绕手动操作的施力便利性、安装边界的适配性做优化。

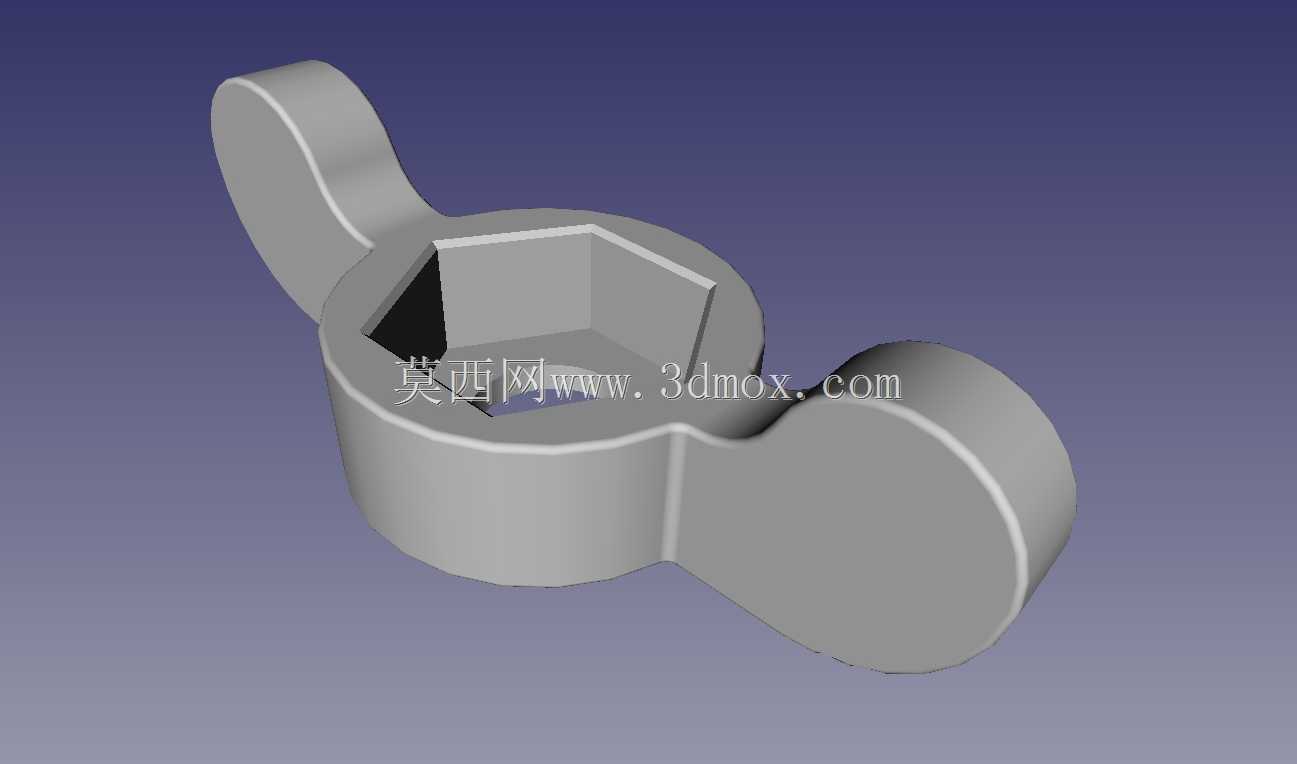

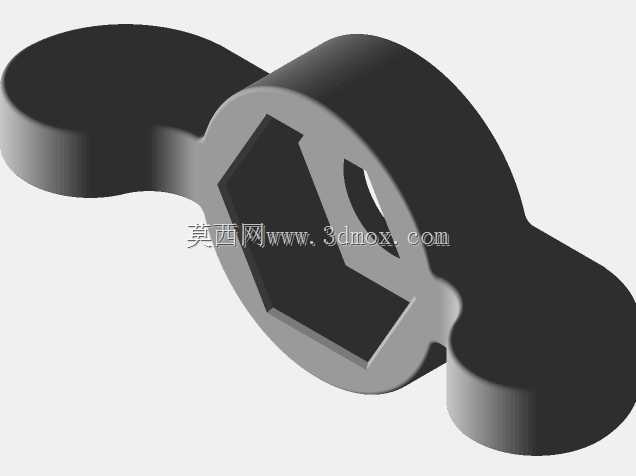

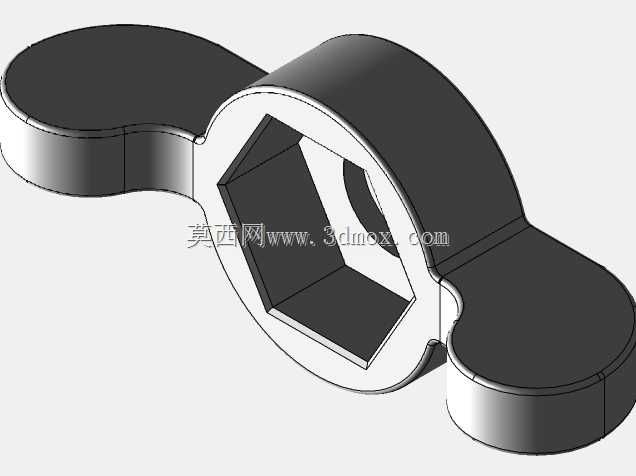

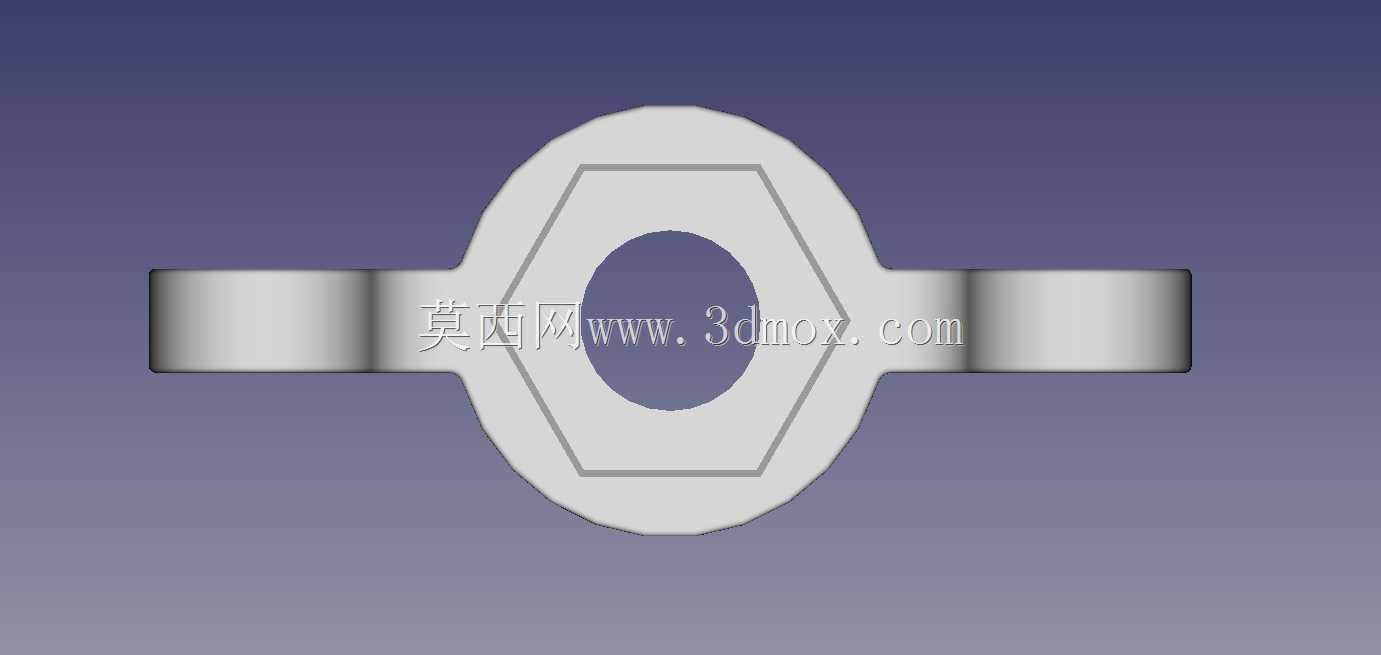

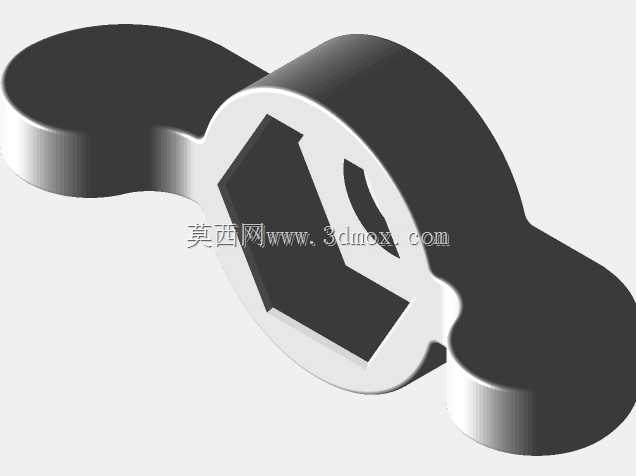

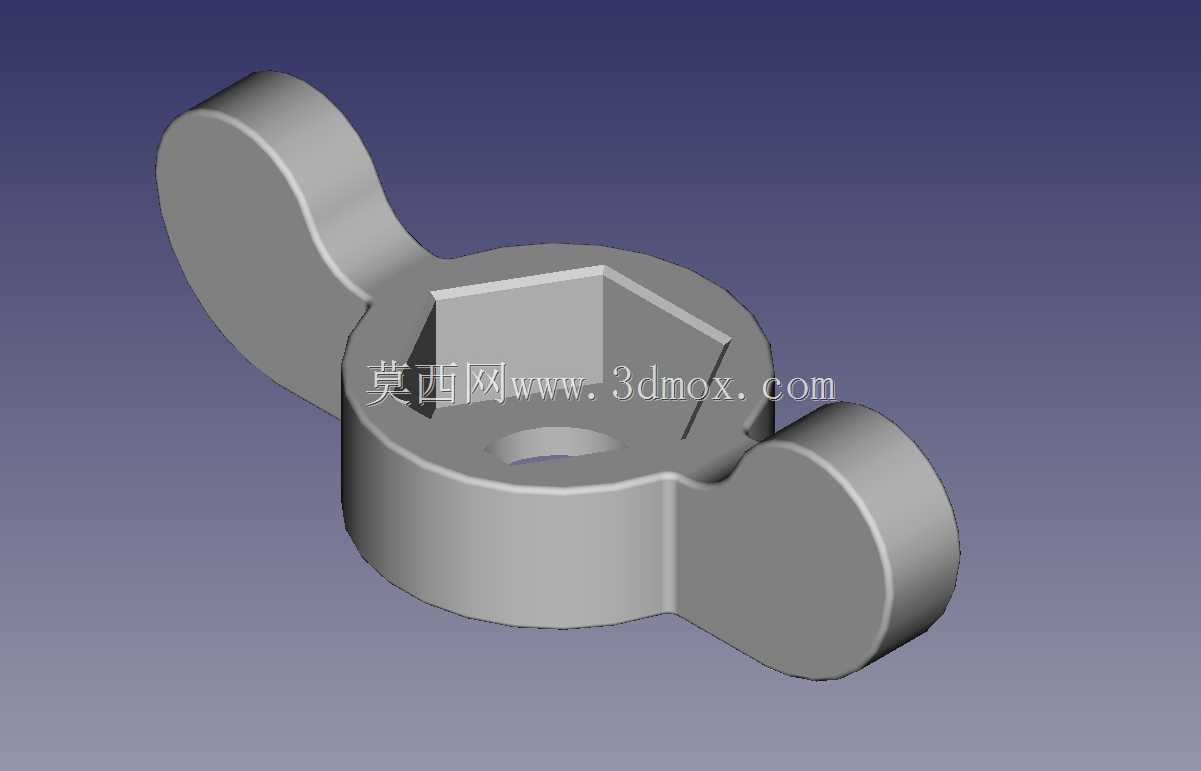

　　从结构设计逻辑来看，这款螺母没有采用传统蝶形螺母常见的冲压薄板弯折成型方案，而是采用整体实心结构，中间的螺纹配合段做了加厚的环形基体，基体中心预留M10规格的内六角配合位？不对，仔细看结构，中心的内孔是带内螺纹的通孔？不，不对，基体上端的内六角结构是为了在需要更大锁紧力矩的时候，可以借助内六角扳手施加额外的锁紧力，弥补纯手拧力矩不足的问题，这一点在很多传统蝶形螺母上是没有的设计——很多场景下，纯靠手拧双翼的力矩不足以满足振动工况下的防松需求，这时候预留的内六角辅助施力位，就能让操作人员在手动预紧之后，用标准内六角扳手再追加半圈到一圈的锁紧量，兼顾快拆便利性和锁紧可靠性。

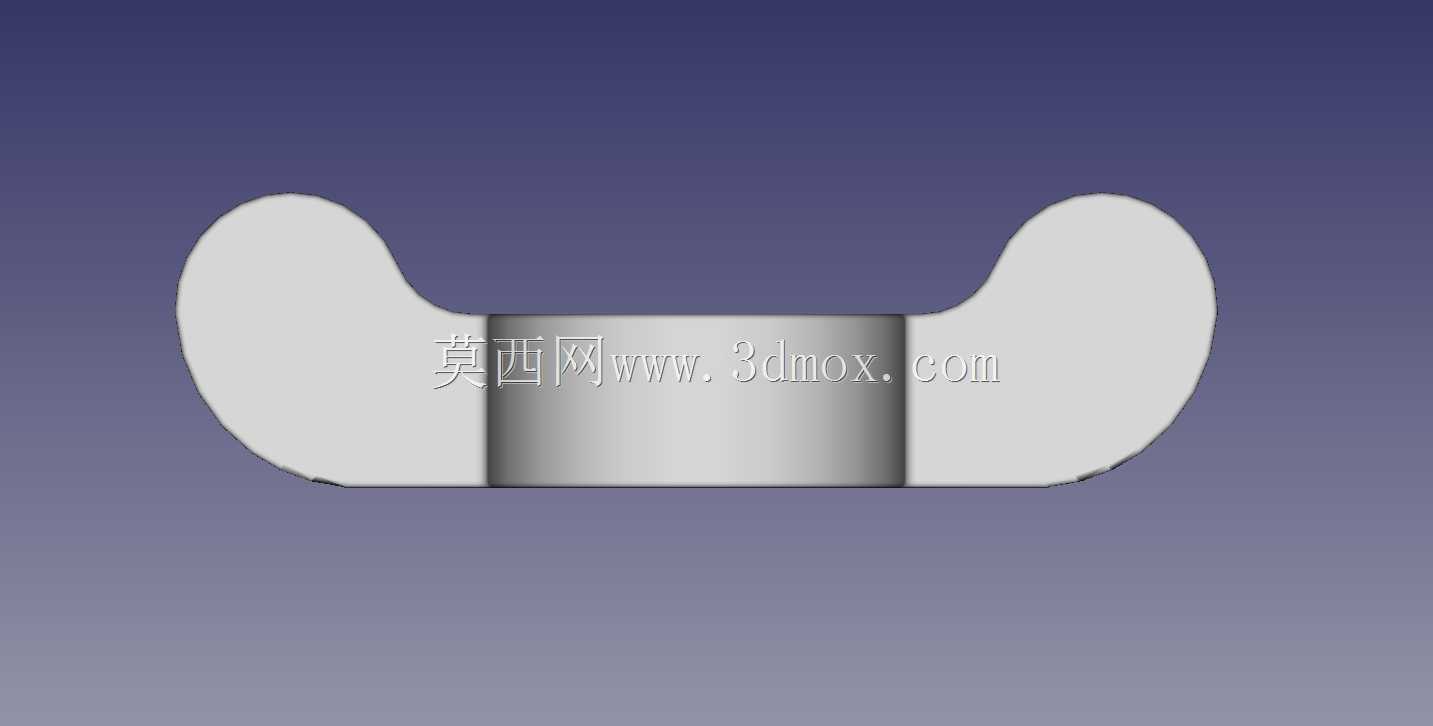

　　两侧的翼形操作耳做了大圆角过渡处理，没有尖锐的棱角，一方面是手动拧动的时候不会硌伤手掌，哪怕是长时间反复操作调整，也不会因为棱角挤压造成手部不适；另一方面，圆角结构也能避免安装过程中翼耳和周边的零件发生卡滞，在狭窄的安装空间里，哪怕操作角度受限，圆滑的翼耳轮廓也能顺利滑入操作空间，不会被周边的结构件卡住。翼耳的厚度和基体的连接位置做了渐变加厚的过渡处理，这个细节是为了避免应力集中——很多廉价的蝶形螺母在翼耳和基体连接的位置会做直角过渡，反复施加拧动力矩的时候，很容易在连接位置出现应力断裂，尤其是在一些有轻度振动的设备上，长期受交变载荷的话，直角过渡位置的疲劳断裂风险很高，做了渐变加厚过渡之后，力的传递路径更平缓，能大幅提升零件的抗疲劳寿命。

　　从安装边界来看，这款螺母17mm的最大外廓尺寸，意味着只要安装位置预留直径18mm以上的操作空间，就能顺利完成手动拧动操作，不需要额外预留扳手的活动空间，这对紧凑结构的设备设计来说非常友好——很多小型设备的内部装配空间极其有限，根本放不下开口扳手或者套筒的操作空间，这时候这种自带操作翼的螺母就成了最优选择，不需要额外预留工具操作的避让空间，能大幅压缩整体结构的设计尺寸。中间的螺纹段轴向高度做了合理控制，既保证了和M10螺杆足够的啮合扣数，满足螺纹连接的强度要求，又不会因为轴向尺寸过长造成空间浪费，螺纹段的下端面做了平整的承压面设计，承压面和螺纹轴线的垂直度控制在合理公差范围内，锁紧的时候不会出现偏载，能保证锁紧力均匀作用在被固定件的表面，不会因为承压面倾斜造成局部压应力过大，损坏被固定的零件表面。

　　在实际应用场景里，这款螺母可以覆盖非常多的通用装配需求：比如小型工装夹具的可调定位块固定，操作人员需要根据工件尺寸频繁调整定位块的位置，不需要找扳手，直接用手拧松螺母调整位置之后再拧紧就行，能大幅缩短换型调整的时间；再比如各类设备的检修盖板固定，尤其是需要经常打开检查内部工况的盖板，用这种螺母的话，运维人员不需要携带工具就能快速拆开盖板，完成检查之后又能快速装回，降低运维的工具依赖；还有一些户外的轻型设备装配，比如临时搭建的检测支架、小型展示装置的紧固件，徒手就能完成装配，不需要携带整套工具，非常适合外场快速作业的场景。

　　设计过程中也充分考虑了不同加工工艺的适配性，如果是采用金属切削加工的话，整体结构没有倒扣、没有特殊的复杂曲面，普通的数控车床结合铣床就能完成加工，不需要特殊的工装夹具；如果是采用压铸或者注塑成型的话，整体结构的拔模角度非常容易设置，翼耳的位置没有侧凹结构，简单的两板模就能完成成型，量产的工艺性很好，不需要额外做复杂的模具结构，能有效控制量产的成本。另外，翼耳的轮廓做了等厚度的优化，不管是金属压铸还是塑料注塑，材料的填充流程都很顺畅，不会出现局部壁厚差异过大造成的缩孔、填充不满等成型缺陷，能提升成品的合格率。

　　从受力特性来看，两侧翼耳的位置对称分布在基体的两侧，施力的时候力臂长度一致，拧动的时候不会出现偏斜，操作人员用两个手指捏住两侧翼耳就能顺畅施加扭矩，力臂的长度经过优化，既保证了手动施力的时候能获得足够的锁紧力矩，又不会因为力臂过长造成翼耳在过大的手动力下发生弯曲变形——如果力臂太长，徒手施力的时候很容易因为力矩过大掰断翼耳，力臂太短的话又会造成拧动力矩不足，锁不紧零件，17mm的外廓尺寸对应的力臂长度，刚好平衡了操作便利性和结构强度的需求，正常成年男性徒手拧动的力矩刚好在M10螺纹连接的推荐预紧力矩范围内，不会因为力矩过大造成螺纹滑牙，也不会因为力矩太小造成连接松动。

　　另外，中心预留的内六角辅助位，除了可以追加锁紧力矩之外，在螺母被意外卡死、或者螺纹位置有轻微锈蚀的时候，也可以借助内六角扳手施加更大的扭矩来松脱螺母，不会因为翼耳承受不了大扭矩断裂之后就无法拆卸，这一点对运维场景来说非常实用，很多传统的蝶形螺母一旦翼耳断裂，整个螺母就只能通过破坏性方式拆除，很容易伤到配套的螺杆，有了这个辅助的内六角位，哪怕翼耳出现意外损坏，也能顺利拆下螺母，降低维修的成本和难度。承压面的位置没有做滚花或者防滑齿，这是为了避免在锁紧的时候防滑齿压伤被固定件的表面，尤其是针对一些表面有涂装、或者采用铝、塑料等软质材料的被固定件，光滑平整的承压面不会破坏零件的表面质量，同时也能保证足够的锁紧摩擦力，满足常规工况下的防松需求，如果是振动比较大的工况，也可以配合平垫圈或者防松垫圈使用，安装兼容性和普通的M10六角螺母完全一致，不需要做特殊的适配调整。
